Производитель: DELIXI Group Co
Номинальное напряжение, кВ: 10
Номинальный ток, А: 630, 1250, 1600, 2500, 3150
ZN63S-12 VS1 - внутренний вакуумный выключатель 3-фазного переменного тока, 50 Гц, с номинальным напряжением 6—10 кВ, производства китайской компании DELIXI Group Co.
Выключатель соответствует национальным эталонам GB1984—89 " Выключатель высокого напряжения переменного тока ", JB3855—96 "3.6—40.5кВ Внутренний вакуумный выключатель высокого напряжения переменного тока",
DL403—91 "Технические условия для заказа вакуумных высоковольтных выключателей 10—35кВ" а так же стандартам Международной электротехнической комиссии. Он имеет надежную функцию блокировки.
Выключатель ZN635—12 VS1 снабжен пружинном приводом SS1 с простой и надежной конструкцией, возможностью взвода с помощью электродвигателя или вручную. Выключатель выпускается как в стационарном так и выкатном исполнениях.
Условия эксплуатации выключателя
1. Высота не более чем 1000 м над уровнем моря;
2. Окружающая температура
Максимум: +40 °С
Минимум: —15 °С (—30 °С допускается во время хранения и транспортировки),
3. Ежедневная средняя относительная влажность: <95 %
Ежемесячная средняя относительная влажность: <90 %
Среднее значение ежедневного давления пара, не должно превышать 2.2кПа
Среднее значение ежемесячного давления пара не по 1.8кПа
Параметры ZN635—12 VS1
№ | Элемент | Единица измерений | Технические данные |
1 | Максимальное рабочее напряжение | кВ | 12 |
2 | Номинальное выдерживаемое напряжение промышленной частоты 1 мм изоляции | кВ | 42 (фазное, на заземлю), 48 (разрушение) |
| |||
3 | Номинальный ток | A | 630 1250 1600 2000 2500 3150 |
4 | Номинальный ток отключения короткого замыкания | кА | 20 25 31.5 40 |
5 | Выдерживаемый кратковременный ток, 4с (эффективное значение) | кА | 20 25 31.5 40 |
6 | Номинальное амплитудное значение выдерживаемого тока (амплитудное значение) | кА | 50 63 80 100 |
7 | Номинальный ток включения (амплитудное значение) | k A | 50 63 80 100 |
8 | Номинальный отдельный ток отключения единичного конденсатора | A | 630 |
9 | Оцененный компенсационный ток отключения единичного конденсатора | A | 400 |
10 | Ресурс отключений номинальных токов КЗ | циклов | 50 |
11 | Механический ресурс выключателя | циклов | 60000 |
12 | Напряжение оперативного тока | В | Переменный или постоянный ток, 220В |
13 | Зарядный ток конденсатора (амплитудное значение) | A | 2 |
№ | Элемент | Единица измерений | Технические данные |
1 | Расстояние между отключенными контактами | мм | 9. 5 ± 1 |
2 | Ход подвижного контакта | мм | 4 ± 1 |
3 | Средняя скорость движения подвижного контакта при отключении | мс | 0. 8 1. 2 |
4 | Средняя скорость движения подвижного контакта при включении | мс | 0.4 0.8 |
5 | Колебания контактов | мс | <2 |
6 | Разновременность включения и отключения контактов по фазам | мс | <2 |
7 | Ширина импульса переключения — включения и выключения | мс | > 40 |
8 | Допустимый износ контактов | мм | <3 |

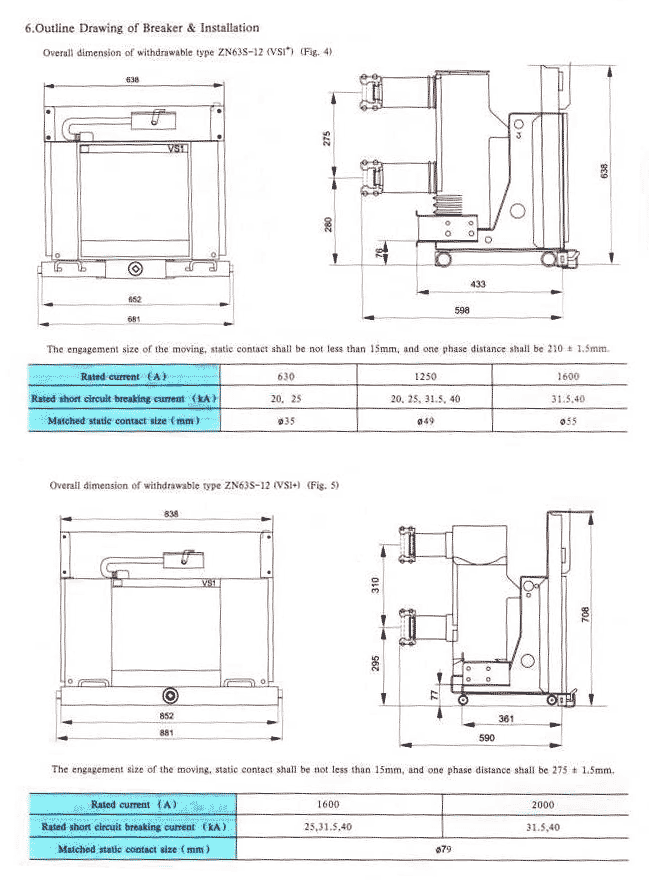

Габариты выключателя:
