ПРИЛОЖЕНИЕ 1
Рекомендуемое
ОСНОВНЫЕ РАЗМЕРЫ ОПРЕССОВАННЫХ СОЕДИНЕНИЙ

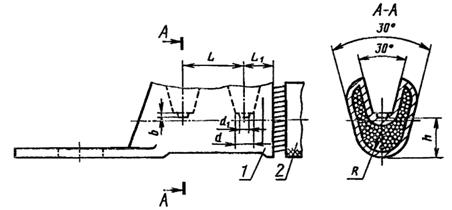

Рекомендуемые размеры опрессованных соединений кабельных наконечников приведены на чертеже и в таблице.
1 - наконечник; 2 – кабель
Размеры в мм
Типоразмер | Сечение, мм2/класс жилы по ГОСТ 22483 | L | L1 | R | b | d | d1 | h |
16-6-5,4 | 16/1; 16/2 | 12,5 | 10 | 5,0 | 1,5 | 4,5 | 2,0 | 5,5 |
25-8-7,0 | 16/3; 25/1; 25/2 | |||||||
35-10-8 | 25/3; 35/1 | 11 | 7,0 | 6,5 | 3,0 | 7,5 | ||
50-10-9 | 35/3; 50/1 | |||||||
70-10-11 | 50/2; 70/1; 70/2 | 17,0 | 16 | 8,0 | 3,0 | 10,0 | 6,5 | 9,5 |
70-10-12 | 50/3; 95/1 | |||||||
95-12-13 | 70/3; 95/2 | |||||||
120-12-14 | 120/1 | 20,0 | 19 | 10,0 | 11,5 | 8,0 | 11,5 | |
150-12-16 | 95/3; 120/2 | |||||||
150-12-17 | 120/4; 150/1; 150/2 | |||||||
185-16-18 | 185/2 | 24,0 | 22 | 12,5 | 14,5 | 9,0 | 12,5 | |
185-16-19 | 150/3 | |||||||
240-20-20 | 240/1 | 15,0 | 14,0 | |||||
240-20-22 | 240/2 | 4,0 | 17,0 | 10,0 | ||||
300-20-24 | 185/3; 240/3; | 26,0 | 24 | 16,0 |
ПРИЛОЖЕНИЕ 1 (Измененная редакция, Изм. № 1).
ПРИЛОЖЕНИЕ 2
Обязательное
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ НАКОНЕЧНИКОВ
| Типоразмер (маркировка) |
| ||||||||||||
|
|
| ||||||||||||
Наконечник | ХХХ | -ХХ | -ХХ | ХХ | ХХХХ | ХХХХХХХХ-ХХ |
| |||||||
|
|
|
|
|
|
|
|
| ||||||
|
|
|
|
|
|
|
| ГОСТ 9581-80 | ||||||
|
|
|
|
|
|
|
| Условное обозначение покрытия или вида климатического исполнения | ||||||
|
|
|
|
|
|
| Материал | |||||||
|
|
|
|
|
| Внутренний диаметр хвостовика | ||||||||
|
|
|
|
| Диаметр контактного стержня | |||||||||
|
|
|
| Номинальное сечение наконечника | ||||||||||
ПРИЛОЖЕНИЕ 2 (Введено дополнительно, Изм. № 1).
