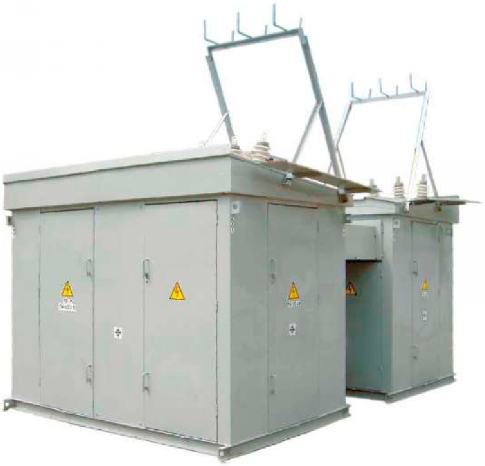

2КТП-ПВ(К) Курганский ЭМЗ

ПРОХОДНЫЕ ДВУХТРАНСФОРМАТОРНЫЕ ПОДСТАНЦИИ МОЩНОСТЬЮ ОТ 2X25 ДО 2X1000 КВА НА НАПРЯЖЕНИЕ 6 ИЛИ 10 КВ (В Т. Ч. С АВТОМАТИЧЕСКИМ ВВОДОМ РЕЗЕРВА)
2КТП-ПВ(К)-25... 1000/10(6)/0,4
Декларация о соответствии
РОСС Ни.АИ18.Д 02305
ГОСТ 14695-80, ТУ 3412-027-00109719-2007

ТИП - ПРОХОДНЫЕ, ВОЗДУШНЫЕ (КАБЕЛЬНЫЕ), КИОСКОВЫЕ
НАЗНАЧЕНИЕ, ОБЛАСТЬ ПРИМЕНЕНИЯ.

2КТП-ПВ(К), производства Курганского электромеханического завода, предназначены предназначены для приема, трансформирования и распределения электроэнергии переменного трехфазного тока промышленной частоты. Применяются в наружных установках для электроснабжения сельскохозяйственных, промышленных, коммунальных объектов в кольцевых схемах распределительных сетей.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

НАИМЕНОВАНИЕ

ЗНАЧЕНИЕ

Мощность силового трансформатора, кВА

2x25..100; 2x160; 2x250,2x400; 2x630,2x1000;

Номинальное напряжение на стороне высокого напряжения (BHJ, кВ

6; 10

Номинальное напряжение на стороне низкого напряжения (НН), кВ

0.4

Ток электродинамической стойкости на стороне ВН, кА

51

Ток термической стойкости на стороне ВН, кА

20

Исполнение по вводу ВН

Кабельный, воздушный

Исполнение по выводу НН

Кабельный, воздушный

Степень защиты по ГОСТ 14254

Ip23

Количество отходящих линий, не более, мм.

5(10)*

Габаритные размеры, не более, мм (для одного корпуса)

3000 х2100 Х2400

Масса, не более, кг

2х1400

2КТП-ПВ(К) габариты

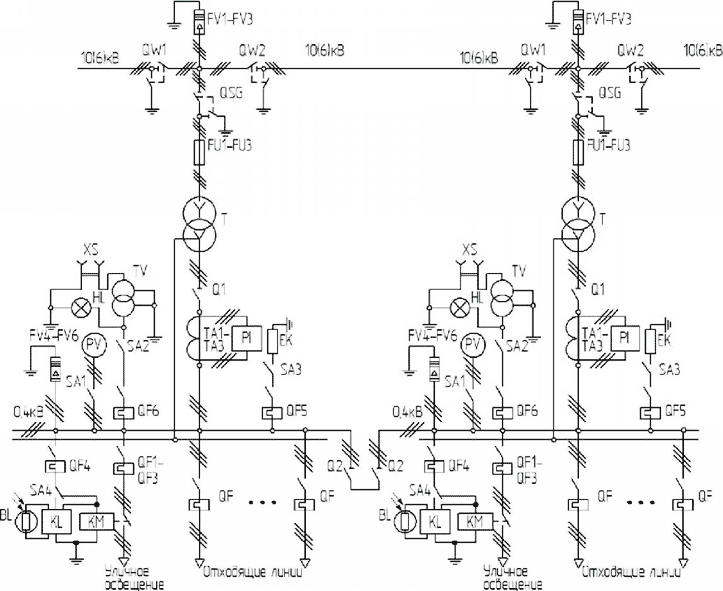

ЭЛЕКТРИЧЕСКАЯ СХЕМА 2КТП-ПВ(К) ПРОХОДНОГО ТИПА
ЭЛЕКТРИЧЕСКАЯ СХЕМА И ПЕРЕЧЕНЬ АППАРАТУРЫ ДВУХТРАНСФОРМАТОРНЫХ ПОДСТАНЦИЙ 2КТП-ПВ(К) ПРОХОДНОГО ТИПА С ВОЗДУШНЫМ (КАБЕЛЬНЫМ) ВВОДОМ


№П/П

ПОЗ. ОБОЗНАЧЕНИЕ

НАИМЕНОВАНИЕ

КОЛИЧЕСТВО

1

Qw1, QW2

Выключатели нагрузки 10(6)кВ

4

2

QSG

Разъединитель РВЗ-10(6)кВ

2

3

FV1-FV3

Разрядник вентильный или ОПН 10(6)кВ

6

4

FV4-FV6

Разрядник вентильный или ОПН 0,4кВ

6

5

FU1-FU3

Предохранитель ПКТ 10(6)кВ

6

6

Q1.Q2

Разъединитель РЕ19-41 (1000А) 0,4 кВ (РЕ 19-43)

4

7

QF1-QF3

Выключатель автоматический 16А

6

8

QF4-QF6

Выключатель автоматический 10А

6

9

ТА1-ТАЗ

Трансформатор тока

6

10

Sa1, SA4

Переключатель 380В/10А

4

11

Sa2, SA3

Выключатель 380В/16А

4

12

PI, PR

Счетчик электрической энергии

2-4

13

EK

Резистор подогрева

4

14

BL.KL

Фотореле

2

15

KM

Пускатель магнитный ПМ

2

16

HL

Патрон потолочный Е27

2

17

PV

Вольтметр 0—500В

2

18

XS

Розетка штепсельная 36В

2

19

TV

Трансформатор понижающий 220/36В

2

20

QF1-QFn

Выключатель автоматический или рубильник с предохранителями

ДО 20
до ю

21

T

Силовой трансформатор

2

ЭЛЕКТРИЧЕСКАЯ СХЕМА ДВУХТРАНСФОРМАТОРНЫХ ПОДСТАНЦИЙ ПРОХОДНОГО ТИПА С ВОЗДУШНЫМ (КАБЕЛЬНЫМ) ВВОДОМ
ЭЛЕКТРИЧЕСКАЯ СХЕМА И ПЕРЕЧЕНЬ АППАРАТУРЫ ДВУХТРАНСФОРМАТОРНЫХ ПОДСТАНЦИЙ ПРОХОДНОГО ТИПА С ВОЗДУШНЫМ (КАБЕЛЬНЫМ) ВВОДОМ С АВР**


№ п/п

ПОЗ. ОБОЗНАЧЕНИЕ

НАИМЕНОВАНИЕ

КОЛИЧЕСТВО

1

Qw1, QW2

Выключатели нагрузки 10(6)кВ

4

2

QSG

Разъединитель РВЗ-10(6)кВ

2

3

FV1-FV3

Разрядник вентильный или ОПН 10(6)кВ

6

4

FV4-FV6

Разрядник вентильный или ОПН 0,4кВ

6

5

FU1-FU3

Предохранитель ПКТ 10(6)кВ

6

6

Q

Разъединитель РЕ19-41 (1000А) 0,4 кВ (РЕ 19-43)

1

7

QF1-QFA3

Выключатель автоматический 16А

6

8

FA4-FA6

Выключатель автоматический 10А

6

9

ТА1-ТАЗ

Трансформатор тока

6

10

Sa1, SA4

Переключатель 380В/10А

4

11

Sa2, SA3

Выключатель 380В/16А

4

12

PI, PR

Счетчик электрической энергии

2-4

13

EK

Резистор подогрева

4

14

BL,KL

Фотореле

2

15

KM

Пускатель магнитный ПМ

2

16

HL

Патрон потолочный Е27

2

17

PV

Вольтметр 0-500В

2

18

XS

Розетка штепсельная 36В

2

19

TV

Трансформатор понижающий 220/36В

2

20

QF1-QFn

Выключатель автоматический или рубильник с предохранителями

ДО 20 ДО Ю

21

T

Силовой трансформатор"

2

22

KM1-KM3

Вакуумный контактор (вакуумный выключатель)

3

23

УАВР

Устройство автоматического ввода резерва

1

* - Разрядник вентильный или ОПН (10) 6 кВ для комплектных подстанций с кабельным вводом поставляется по заказу потребителя.

** - Силовой трансформатор в комплекте поставки не предусматривается, поставляется по заказу потребителя. АВР РУ-0,4 кВ выполняется на вакуумных контакторах, вакуумных выключателях
