3. Техническая информация
3.1 Характеристики

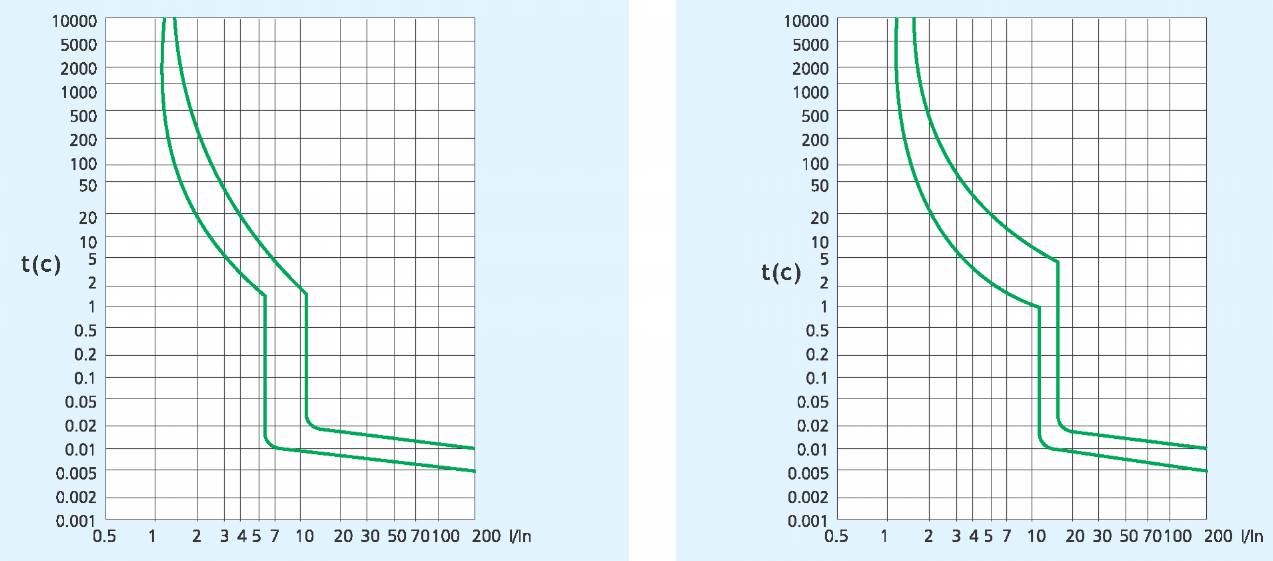

Характеристика С Характеристика D
3.2 Время отключения дифференциального тока
In (А) | 1дп (А) | Время отключения при дифференциальном токе, равном следующим номиналам | ||||
1дп | 21лп | 51дп | 5А, 10A, 20А, 50А, 100А, 200А, 500А а) | I At 6) | ||
6~ 60 | 0.03, 0.1, 0.3 | 0,1 с | 0,05 с | 0,04 с | 0,04 с | 0,04 с |
Примечания:
а) Испытания не проводят, если токи выше токов отсечки из диапазона токов мгновенного расцепления
б)
Испытания проводят, если lAt соответствует токам ниже токов отсечки из диапазона токов мгновенного расцепления
3.3 Корректировку номинального тока с учетом коэффициента температурной компенсации проводить по таблице, приведенной ниже
Температура | -15°С | -5°С | 0°С | 10°С | 20 °С | 30 °С | 40 °С | 55 °С |
Коэффициент температурной компенсации | 1.19 | 1.15 | 1.13 | 1.06 | 1.05 | 1.00 | 0.96 | 0.89 |
4. Требования к зажимам
Сечение провода до 10 мм2; момент затяжки 2 Нм
5. Габаритные и установочные размеры, мм

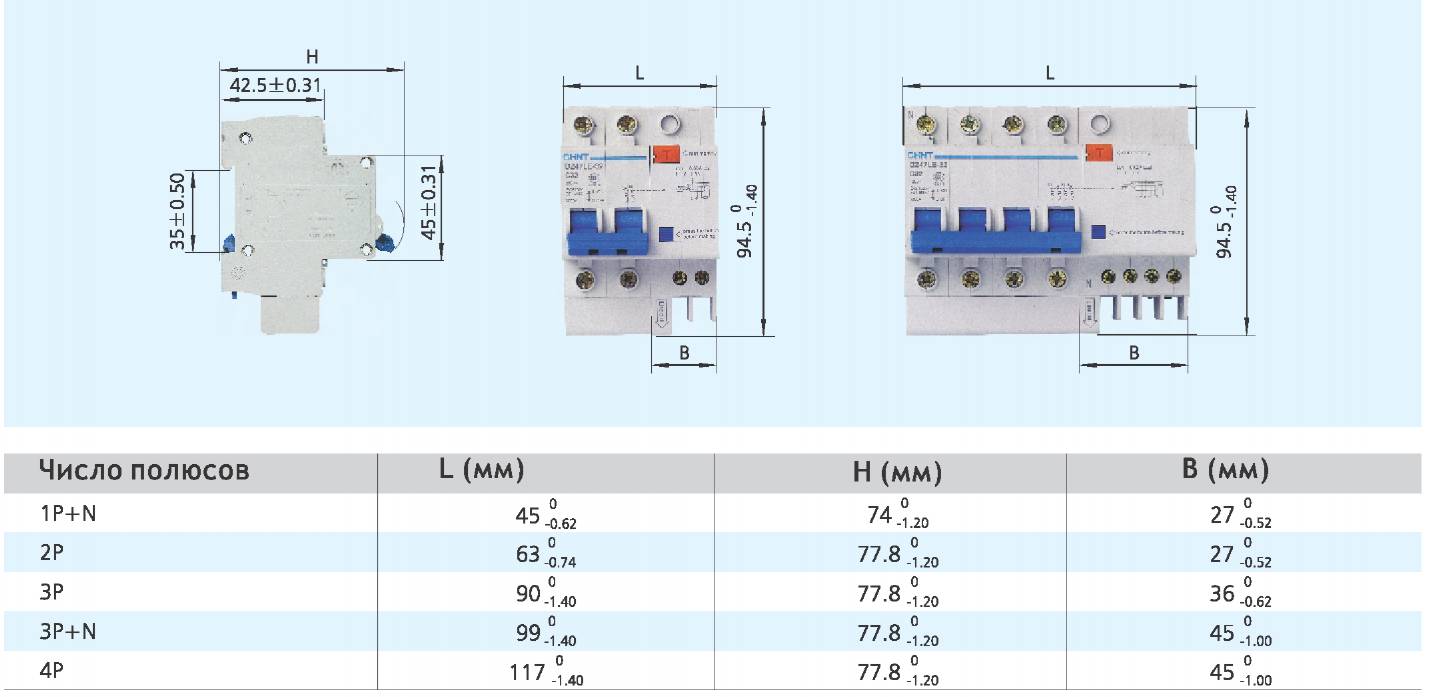

Габаритные и установочные размеры
1п=40~60А

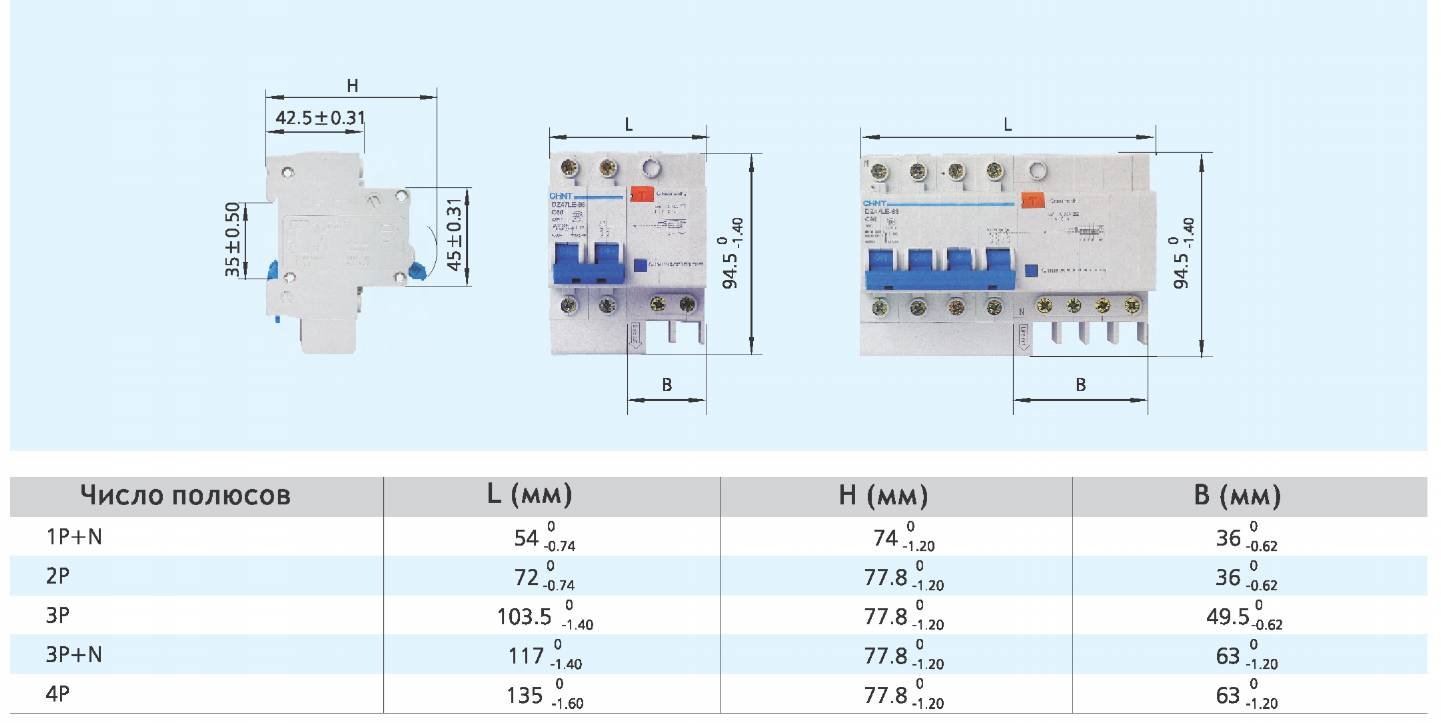

Габаритные и установочные размеры
1п = 6~32А
