1. Рубильники серии HD (аналог рубильника серии Р).
Рубильники серии HD открытого исполнения, трехполосные, с ручными приводами зависимого действия, для переднего присоединения проводников, обладающие свойствами разъединителей предназначены для нечастых неавтоматических коммутаций электрических цепей переменного тока частотой 50 Гц напряжением 380 В.
Рис.1. Рубильник HD-11 с центральной рукояткой.

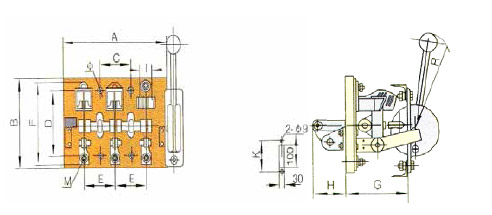

Рис.2. Рубильник HD-12 с боковой рукояткой с выносом на переднюю панель.
Рис.3. Рубильник HD-13 с центральной рукояткой с выносом на переднюю панель.

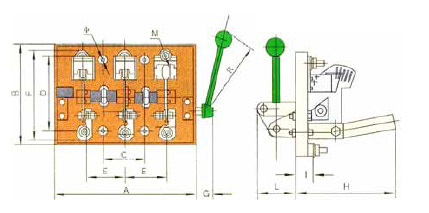

Рис.4. Рубильник HD-14 с боковой рукояткой.
Iном | 100А, 200А | 400A | 600A | 1000A | ||||||||||||
серия | HD11 | HD12 | HD13 | HD14 | HD11 | HD12 | HD13 | HD14 | HD11 | HD12 | HD13 | HD14 | Ш11 | HD12 | Ш13 | HD14 |
A | 200 | 2S0 | 220 | 2S0 | 210 | 310 | 250 | 310 | 260 | 330 | 300 | 310 | 320 | 400 | 340 | 330 |
В | 210 | 200 | 200 | 200 | 270 | 210 | 210 | 210 | 330 | 200 | 200 | 210 | 360 | 200 | 200 | 200 |
С | 70 | 80 | 80 | 80 | 80 | 90 | 90 | 90 | 100 | 100 | 100 | 90 | 120 | 120 | 120 | 100 |
D | 140 | 160 | 160 | 160 | 190 | 160 | 160 | 160 | 140 | 160 | 160 | 160 | 140 | 160 | 160 | 160 |
Е | 70 | 80 | 80 | 80 | 80 | 90 | 90 | 90 | 100 | 100 | 100 | 90 | 120 | 120 | 120 | 100 |
F | 160 |
|
|
| 215 |
|
|
| 175 | 300 | 300 |
| 175 | 320 | 320 | 300 |
G |
| 350 | 450 | 100 |
| 350 | 450 | 100 |
| 350 | 450 | 100 |
| 350 |
| 100 |
H +L | 220 | 7S | 160 | 152 | 270 | 88 | 185 | 177 | 310 | 94 | 190 | 177 | 360 | 109 | 230 | 187 |
M | S | S | S | S | 12 | 12 | 12 | 12 | 16 | 16 | 16 | 12 | 2x12 | 2x12 | 2x12 | 16 |
Ф | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 9 | 9 | 9 | 7 | 9 | 9 | 9 | 9 |
