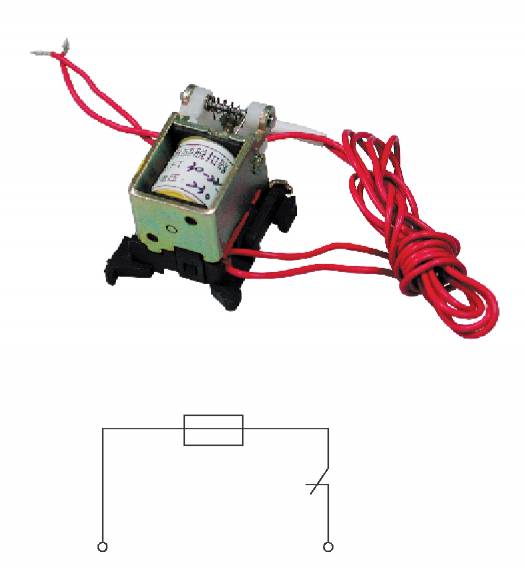

Шунтовый расцепитель
Номинал. напряжение управления шунтового расцепителя - 50 Гц, 230 и 400 В.
NM1LE
выключатель остаточных токов
Принадлежности
Выключатель надежно размыкается при 70%~110% номинального напряжения.
Код механизма расцепителя
код | A2 | A4 | D1 | D2 | D3 |
напряжение | перем 230 В | перем 400В | пост. 110 В | пост. 230 В | пост. 24 В |
номинал. частота | 50 Гц | 50 Гц | - | - | - |
Примечание: если напряжение равно 24 В постоянное, то номинальный ток возрастает до 5A +/- 10%
Электрическая схема

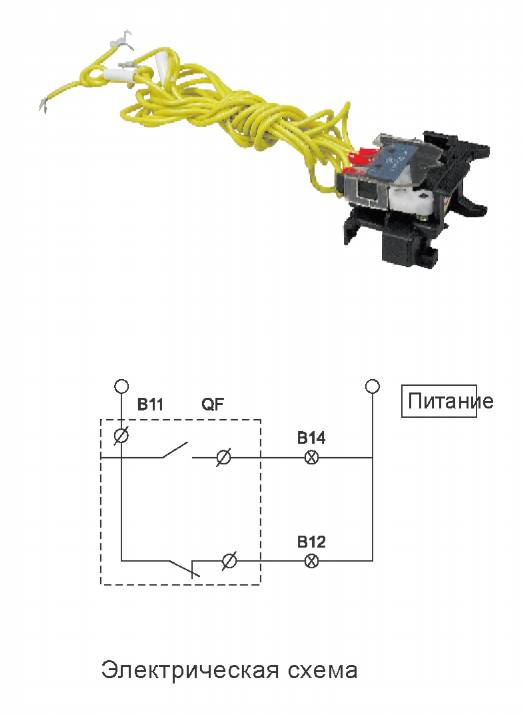

Вспомогательные контакты
Электрическая схема
Номинальные параметры вспомогательных контактов
Класс корпуса | Обычный нагревающий ток Ith Д | Номинальный ток Д при перемен. 400 В | Номинальный ток Д при постоянном 230 В |
Inm <= 225 A | 3 | 0.26 | 0.14 |
IInm >= 400 A | 6 | 3 | 0.2 |

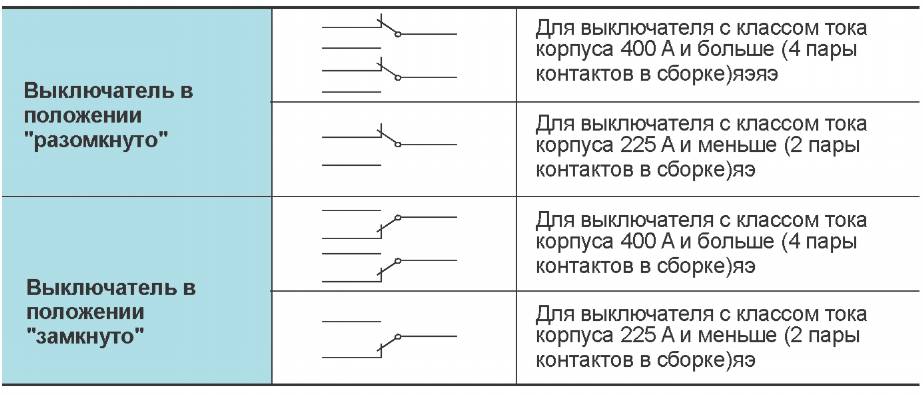

Состояние вспомогательного контакта
NM1LE
выключатель остаточных токов
Принадлежности

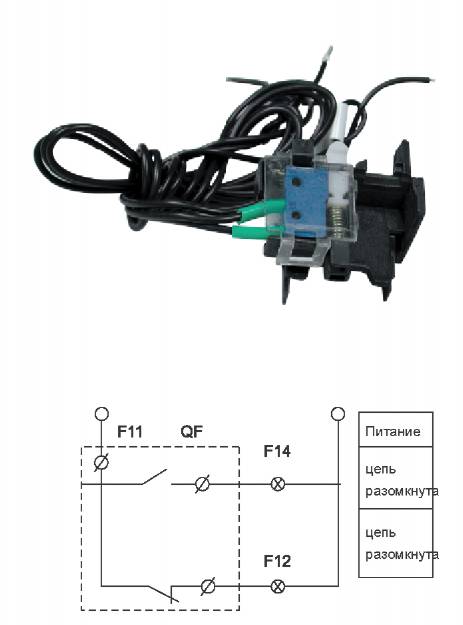

Контакт сигнализации

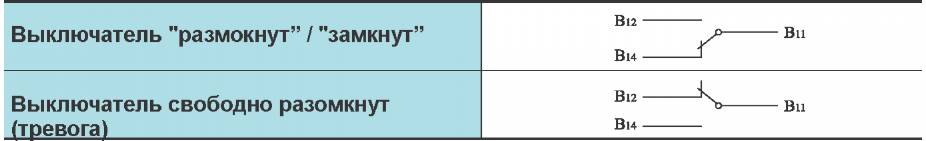

Контакт сигнализации не действует, когда реле находится в обычном положении разомкнуто/замкнуто. Контакт может изменить свое состояние (т.е. разомкнутый замкнется или замкнутый разомкнется) только после тревоги свободного размыкания (или размыкания по ошибке). После повторного замыкания выключателя контакт сигнализации возвращается в свое исходное положение.
Состояние вспомогательного контакта

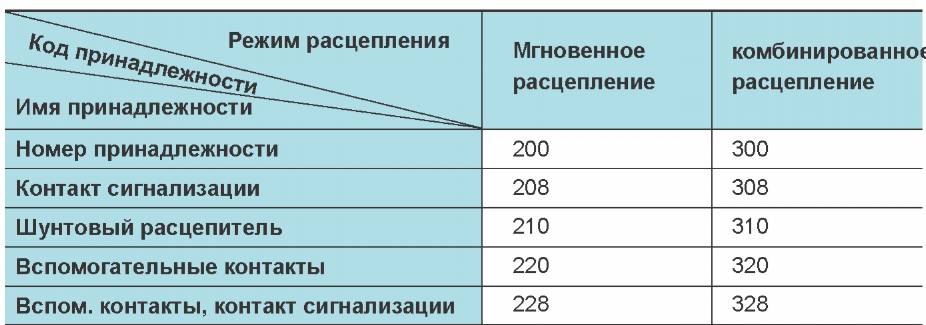

Режимы расцепления и коды принадлежностей
3p
NM1LE
выключатель остаточных токов

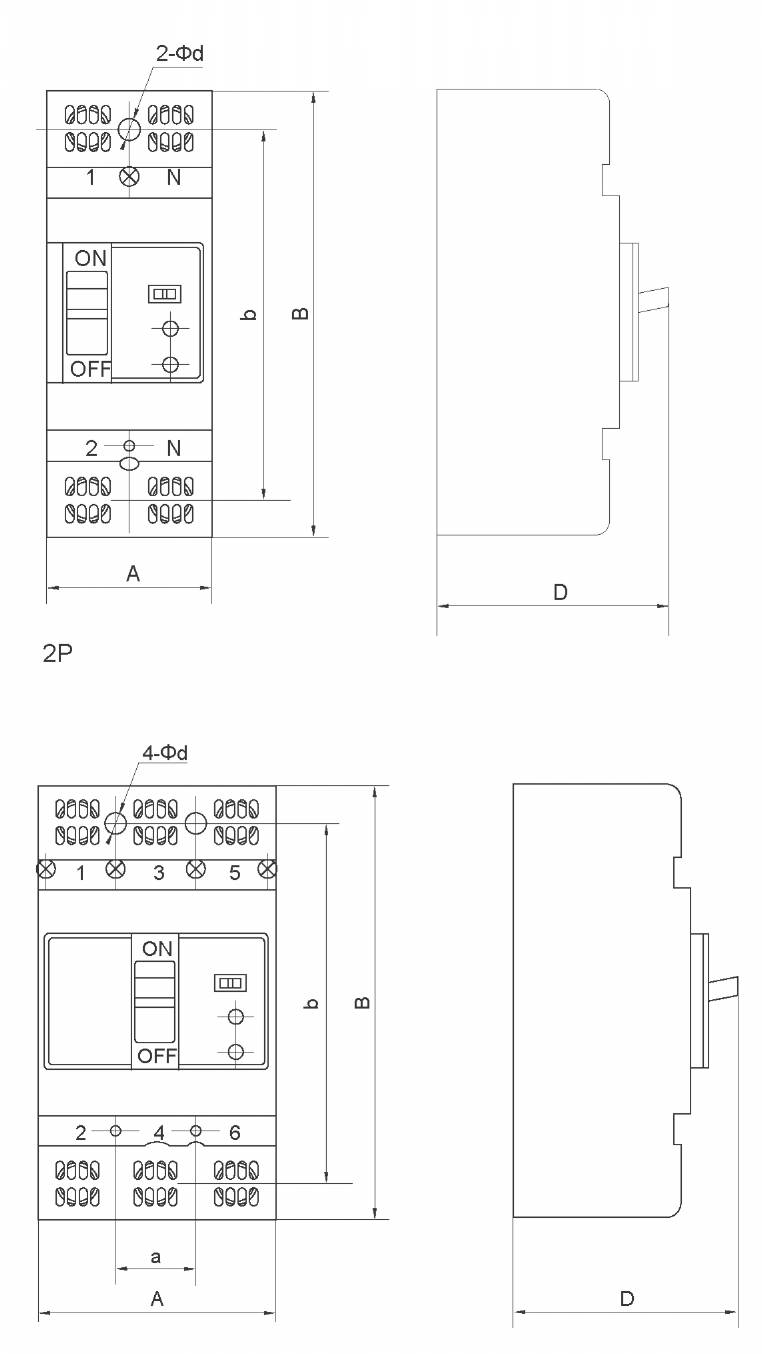

Монтажные и габаритные размеры
NM1LE
выключатель остаточных токов

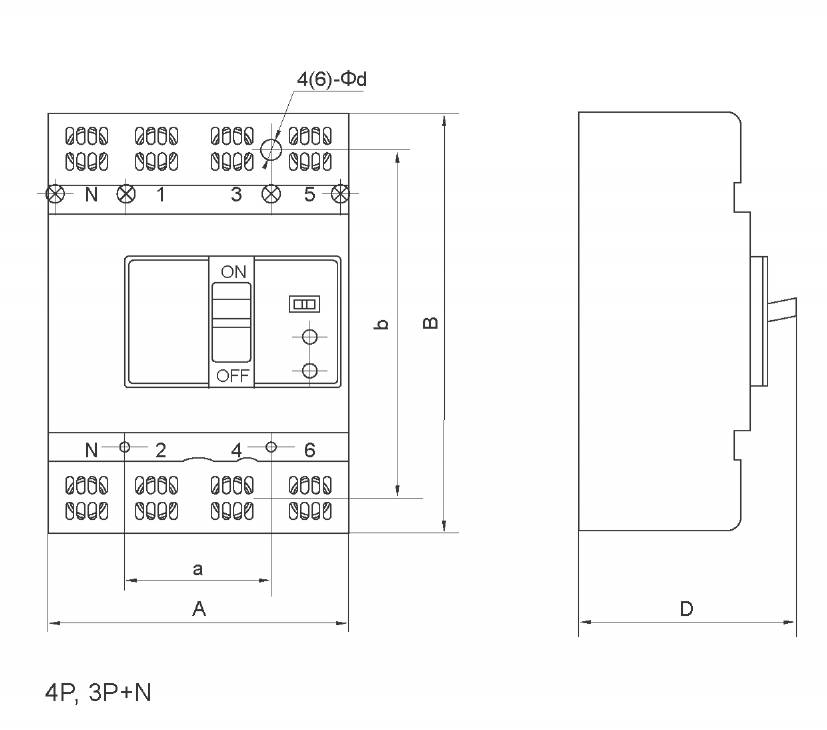

Монтажные и габаритные размеры
Класс | Число полюсов | Габаритные размеры (мм) | Монтажные размеры (мм) | ||||
A | B | D | a | b | Монтажное отверстие | ||
100 | 2P | 60.5 макс. | 155.5 макс. | 86.5 макс. | - | 132+/-0.3 | 2- Ф 5+0032 |
3P | 90.5 макс. | 155.5 макс. | 86.5 макс. | 30+/-0.14 | 132+/-0.3 | 4- ф 5+00 32 | |
4P | 120.5 макс. | 155.5 макс. | 86.5 макс. | 60+/-0.1 | 132+/-0.3 | 4- <> 5+0032 | |
3P+N | 120.5 макс. | 155.5 макс. | 86.5 макс. | 60+/-0.1 | 132+/-0.3 | 4- ф 5+0032 | |
225 | 3P | 105.5 макс. | 166 макс. | 111 макс. | 35+/-0.1 | 126+/-0.3 | 4- ф 5+00 32 |
4P | 140.5 макс. | 166 макс. | 111 макс. | 70+/-0.2 | 126+/-0.3 | 4- <> 5+0032 | |
3P+N | 140.5 макс. | 166 макс. | 111 макс. | 70+/-0.2 | 126+/-0.3 | 4- Ф 5+00 32 | |
400 | 4P | 187 макс. | 259 макс. | 132 макс. | 88+/-0.2 | 195.5+/-0.4 | 6- Ф 7+00 38 |
3P+N | 187 макс. | 259 макс. | 132 макс. | 88+/-0.2 | 195.5+/-0.4 | 6- << 7+0038 | |
