10. Дополнительная техническая информация

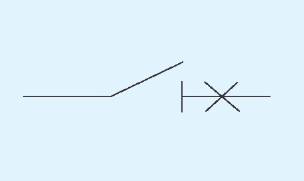

10.1 Функция разьединения
Функция разъединения соответствует требованиям ГОСТ Р 50030.1;
Функция разьединения реализуется при отключённом положении выключателя - О (OFF);
Рукоятка управления, индицирующая положения контактов должна находится в положении 0 (OFF), только таща, когда контакты выключателя разомкнуты;
Замки на устройствах блокировки должны навешиваться только при разомкнутых контактах; Функция разьединения позволяет и обеспечивает:
Однозначную индикацию отключённого положения при разомкнутых главных контактах;
Исключение появления токов утечки при отключённом положении рукоятки выключателя;
Повышение значения импульсного выдерживаемого напряжения со стороны питания и нагрузки.
10.2 Токоограничение
10.2.1 Токоограничивающая способность выключателя

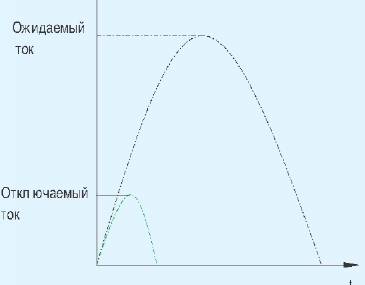

Токоограничивающая способность выключателя позволяет ограничивать величину тока при отключениях токов КЗ. При отключении тока короткого замыкания токограничивающий выключатель снижает значение интеграла I2t
до малых величин, что обеспечивает надёжную защиту отходящих защищаемых линий и неповреждённого оборудования.
Повышенная отключающая способность выключателей серии NM8 достигается применением в конструкции поворотной подвижной контактной системой с двойным разрывом главных контактов и их динамическим отбросом при отключении токов больших величин, что обеспечивает отброс контактов за малое время и резкое нарастание напряжения на дуге, дающие следующие преимущества:
Резкое ограничение отключаемого тока позволяет увеличить характеристики выключателя по отключающей способности уравнять значения Ics=100%Icu при больших заявляемых величинах;
Большое значение предельной отключающей способности за счёт токограничения снижает вероятность повреждения самого выключателя при отключении токов КЗ.;
Резкое ограничение отключаемого тока снижает нагрев проводов отключаемых линий, что увеличивает срок их эксплуатации.;
Резкое ограничение отключаемого тока снижает износ контактов и позволяет снизить сечение сборных шин;
Резкое ограничение отключаемого тока снижает вероятность отключения близкорасположенных защитных аппаратов и другого оборудования.
10.2.2 Характеристики (кривые) токоограничения

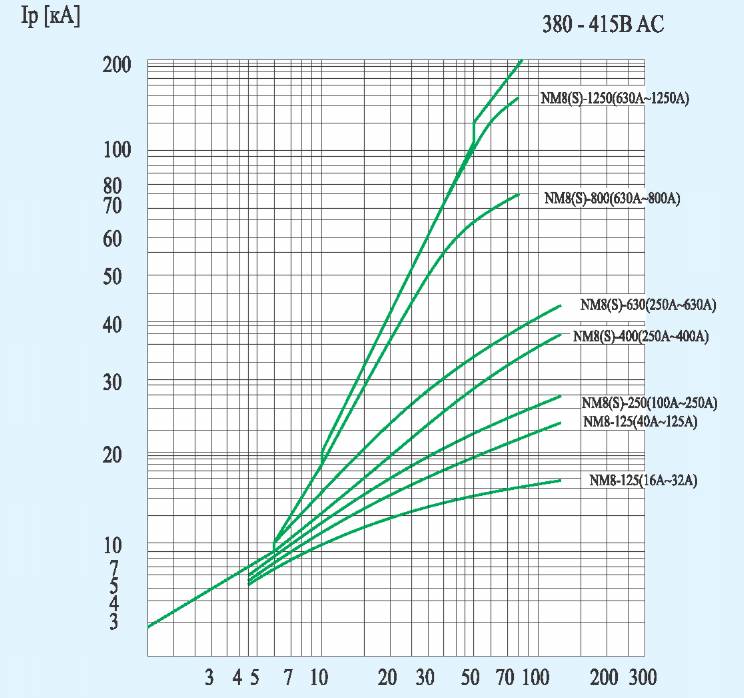

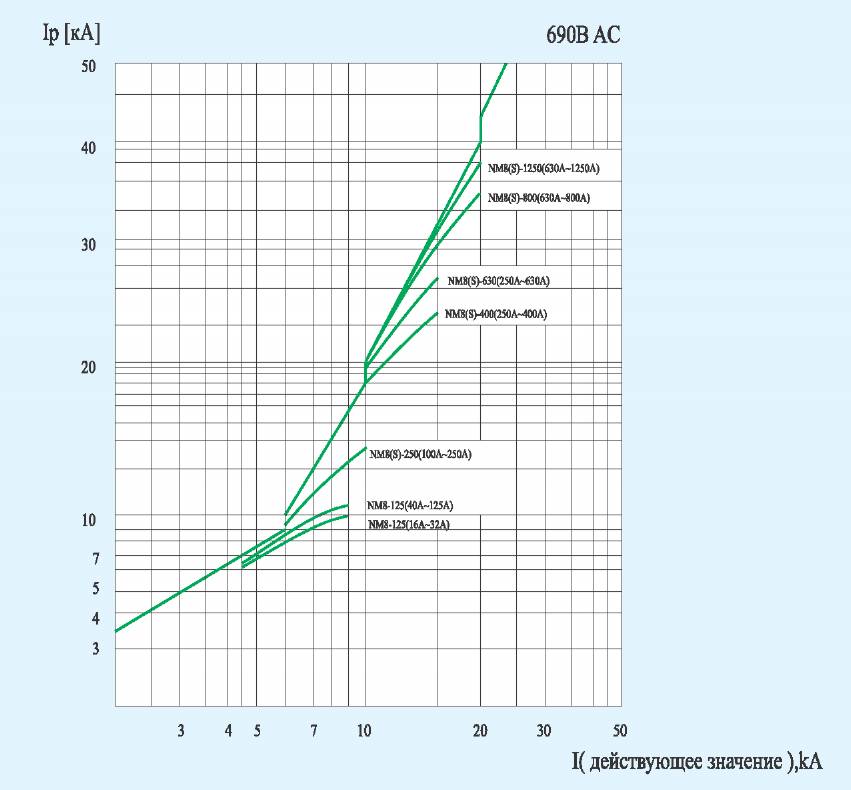

Токограничивающую характеристику выключателя представляют в виде двух графиков: график ожидаемого тока К.З. в функции от времени и график тока,фактически проходящего через выключатель в функции от времени. Тепловая нагрузка (A2S) - это количество тепловой энергии выделяемой в проводнике сопротивлением в 1 Ом. В нижепреведённой таблице даны допустимые тепловые нагрузки для проводников различных типов в зависимости ог изоляции и материала жилы (медь - Си или алюминий - А1) и значения поперечного сечения. Значения поперечного сечения даны в мм2, предельные значения тепловой нагрузки - в А2сек.
Автоматические
1( действующее значение), кА
выключатели
Сечение (мм2) | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | |
Кабели с ПВХ изоляцией | Си К=115 | 2.97X10" | 8.26X10" | 2.12Х105 | 4.76X10' | 1.32Х106 | 3.40Х106 | 8.26X10° | 1.62X10' |
А1 К=76 | 1.30X10" | 3.61X10" | 9.26X10' | 2.08X10' | 5.78 X106 | 1.48 X10° | 3.16X10° | 7.08X10' | |
Кабели с резиновой изоляцией | Си К=131 | 3.86X10" | 1.07X10' | 2.75X10" | 6.18X10" | 1.72X10" | 4.39X10" | 1.07X10" | 2.10X10" |
А1 К=87 | 1.70X10" | 4.73X10" | 1.21X10" | 2.72X10" | 7.57X10" | 1.94X10" | 4.73X10" | 9.27X10" | |
Кабели с этиленпропиле- новой изоляцией | Си К=143 | 4.60X10" | 1.28X10" | 3.27X10" | 7.36X10" | 2.04X10" | 5.23X10" | 1.28X10" | 2.51X10" |
А1 К=94 | 1.99X10" | 5.52X10" | 1.41X10" | 3.18X10" | 8.84X10" | 2.26X10" | 5.52X10" | 1.08X10" | |
Сечение (мм2) | 50 | 70 | 95 | 120 | 150 | 185 | 240 | |
Кабели с ПВХ изоляцией | Си К=115 | 3.31X10" | 6.48X10" | 1.19X10' | 1.90X10' | 2.98 Х106 | 4.53 Х106 | 7.62 Х106 |
А1 К=76 | 1.44X10" | 2.83X10" | 5.21 X10' | 8.32X10' | 1.30 Х106 | 1.98 Х106 | 3.33 X106 | |
Кабели с резиновой изоляцией | Си К=131 | 4.29X10" | 8.41 X105 | 1.55X10" | 2.47X10" | 3.86X10" | 5.87X10" | 9.88X10" |
А1 К=87 | 1.89X10" | 3.71X10" | 6.83X10" | 1.09X10" | 1.70X10" | 2.59X10" | 4.36X10" | |
Кабели с этиленпропиле- новой изоляцией | Си К=143 | 5.11X10" | 1.00X10" | 1.85X10" | 2.94X10" | 4.60X10" | 7.00X10" | 1.18X10" |
А1 К=94 | 2.21X10" | 4.33X10" | 7.97X10" | 1.27X10" | 1.99X10" | 3.02X10" | 5.09X10" | |
Примечание: Значения К взяты из норм GB-50052 для проектирования низковольтного силового электрооборудования Примеры:
Чему равно значение фактически отключаемого тока при значении ожидаемого тока короткого замыкания 125кА (ударное значение = 275кА) при отключении токоограничивающим выключателем типа NM8-125R?
Ответ: Пиковое значение отключаемого тока равно 23кА (смотри кривые токоограничения для выключателя данного типа)
Будет ли медный кабель с ПВХ изоляцией сечением 10mm2 защищен выключателем типа NM8-125S?
Ответ: Согласно вышеприведённой таблице, допустимая тепловая нагрузка в месте подключения к выключателю NM8S-125 не может превышать 1.32 X 10б А2сек, а при отключении тока короткого замыкания величиной Icu=50kA энергия ограничена выключателем до 1.32 X106 А2сек, следовательно кабель защищен.
CHINT

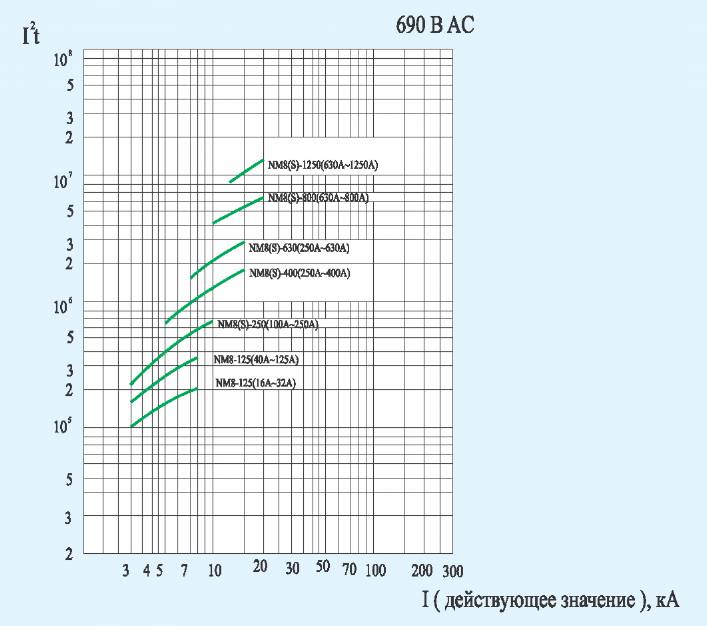

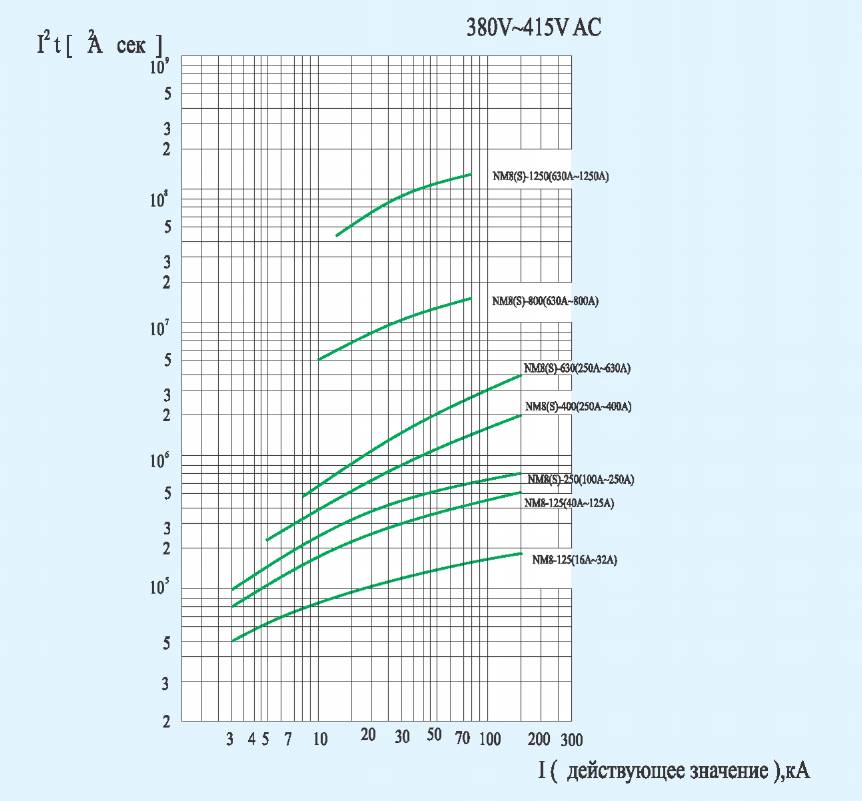

I2t характеристика
I2t характеристика
А2 сек характеристика
CHINT
Автоматические
выключатели
А2сек характеристика
10.3 Падение напряжения и потери мощности на полюс выключателей
Падение напряжения и потери мощнош, мОм/Вт | NM8-125 | NM8S-125 | NM8-250 | NM8S-250 | NM8-400 | NM8S-400 | NM8-630 | NM8S-630 | NM8-800 | NM8S-800 | NM8-1250 | NM8S-1250 |
16 | 7.1 / 1.82 |
|
|
|
|
|
|
|
|
|
|
|
20 | 6.2 / 2.5 |
|
|
|
|
|
|
|
|
|
|
|
25 | 4.8 / 3 |
|
|
|
|
|
|
|
|
|
|
|
32 | 3.7 / 3.8 |
|
|
|
|
|
|
|
|
|
|
|
40 | 2.6 / 4.2 | 0.85 / 1.4 |
|
|
|
|
|
|
|
|
|
|
50 | 2.7 / 6.75 |
|
|
|
|
|
|
|
|
|
|
|
63 | 1.7 / 6.75 |
|
|
|
|
|
|
|
|
|
|
|
80 | 1.3 / 8.3 |
|
|
|
|
|
|
|
|
|
|
|
100 | 0.85 / 8.5 | 0.5 / 5 | 1.0 / 10 | 0.5 / 5 |
|
|
|
|
|
|
|
|
125 | 0.71 / 11 | 0.5 / 7.8 |
|
|
|
|
|
|
|
|
|
|
160 |
|
| 0.55 / 14 | 0.36 / 9.2 |
|
|
|
|
|
|
|
|
200 |
|
| 0.55 / 22 | 0.36 / 14.4 |
|
|
|
|
|
|
|
|
250 |
|
| 0.55 / 34.4 | 0.28 / 17.5 | 0.3 / 18.8 | 0.15 / 9 | 0.3 / 18.8 | 0.13 / 8 |
|
|
|
|
315 |
|
|
|
| 0.28 / 28 | 0.15 / 15 | 0.28 / 28 | 0.13 / 13 |
|
|
|
|
350 |
|
|
|
| 0.28 / 34 | 0.15 / 18 | 0.28 / 34 | 0.13 / 16 |
|
|
|
|
400 |
|
|
|
| 0.24 / 38 | 0.15 / 24 | 0.24 / 38 | 0.13 / 21 |
|
|
|
|
500 |
|
|
|
|
|
| 0.2 / 50 | 0.13 / 32.5 |
|
|
|
|
630 |
|
|
|
|
|
|
| 0.13 / 52 | 0.04 / 15.9 | 0.04 / 15.9 | 0.04 / 15.9 | 0.04 / 15.9 |
700 |
|
|
|
|
|
|
|
| 0.04 / 19.6 | 0.04 / 19.6 | 0.04 / 19.6 | 0.04 / 19.6 |
800 |
|
|
|
|
|
|
|
| 0.04 / 25.6 | 0.04 / 25.6 | 0.04 / 25.6 | 0.04 / 25.6 |
1000 |
|
|
|
|
|
|
|
|
|
| 0.04 / 40 | 0.04 / 40 |
1250 |
|
|
|
|
|
|
|
|
|
| 0.04 / 62.5 | 0.04 / 62.5 |
10.4 Влияние подключение модуля защиты от токов утечки на характеристики выключателей
Ниже приведены поправочные коэффициенты выключателей стационарного и втычного исполнений для снижения значений номинального тока отдельных исполнений, обусловленных подключением модуля защитного отключения, значения коэффициентов приведены для величины температуры 01фужающей среды 40° С. При значении коэффициента 1 снижение тока не требуется.
Исполнения выключателей | Стационарное исполнение (тип) | Втычное исполнение (тип ) |
NM8-125S/H/R (16-125) | 11п | lln |
NM8S-125S/H (40-125) | lln | lln |
NM8-250S/H/R (100-160) | 11п | lln |
NM8-250S /H/R (200-250) | lln | 0.9In |
NM8S-250S/H (100-160) | lln | lln |
NM8S-250S/H (200-250) | lln | 0.86In |
NM8-400S/H/R (250-400) | 0.97In | 0.97In |
NM8S-400S/H/R (250-400) | 0.97In | 0.97In |
NM8-630S/H/R (250-500) | 0.97In | 0.97In |
NM8S-630S/H/R (250-400) | 0.97In | 0.97In |
NM8S-630S/H/R (500-630) | 0.9In | 0.9In |
Если значение температуры окружающей среды отличаются от 40° С, то для определения величины номинального тока исполнений выключателей с блоком защиты от токов утечки при иных температурах дополнительно следует пользоваться поправочными температурными коэффициентами по 7.2.1 для выключателей с тепловым и электромагнитным расцепителями или по 7.2.2 для выключателей с электронным расцепителем.
10.5 Характеристики выключателей при различной высоте над уровнем моря
Все вышеприведённые характеристики выключателей справедливы для эксплуатации на высоте над уровнем моря не выше 2000 м. При применении выключателей на высотах более 2000 м следует учитывать необходимость снижения ряда характеристик и параметров в соответствии с нижеприведённой таблицей, вызванного более разряженным воздухом.
Высота над уровнем моря, м | 2000 | 3000 | 4000 | 5000 |
Напряжение диэлектрической прочности изоляции, не более, В | 3000 | 2500 | 2100 | 1800 |
Максимальное рабочее напряжение, не более, В | 690 | 550 | 480 | 420 |
Значение номинального тока при температуре 40° С | lln | 0.96In | 0.93In | 0.9In |
10.6 Каскадное включение выключателей Принципы каскадного включения

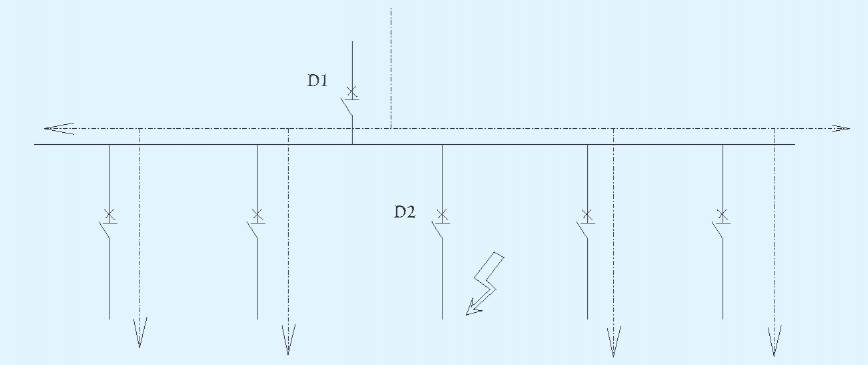

Ограничение отключаемого тока может быть достигнуто за счёт последовательного включения двух выключателей, отключающих ток короткого замыкания совместно, при этом вышестоящие выключатели должны иметь
значение номинальной предельной отключающей способности выше ожидаемого тока короткого замыкания, в качестве которых целесообразно применять токоограничивающие выключатели серии NM8(S), осуществляющие
токоограничение, а последовательно нижестоящие выключатели могут иметь более низкие характеристики отключающей способности, что позволяет применять более дешёвые типы выключателей на отходящих линиях.
Поскольку вышестоящий выключатель осуществляет ограничение тока, то от вышестоящего выключателя могут отходить несколько защищаемых цепей с выключателями более низких параметров, при этом обеспечивается надёжная защита отходящих силовых цепей и низковольтного оборудования.
Принципы каскадного включения широко применяются при проектировании и комплектовании широкой номенклатуры распредустройств, шкафов, панелей и другого щитового оборудования. Применение данного принципа
позволят экономить средства за счёт применения дешёвых выключателей для комплектования щитового оборудования Ниже приведены таблицы подбора вышестоящего и нижестоящих выключателей CHINT при проектировании щитового оборудования с каскадным принципом включения при различных ожидаемых токах короткого замыкания. Каскадное включкение должно отвечать требованиям ГОСТ Р 50030.2.
Автоматические
CHINT
выключатели

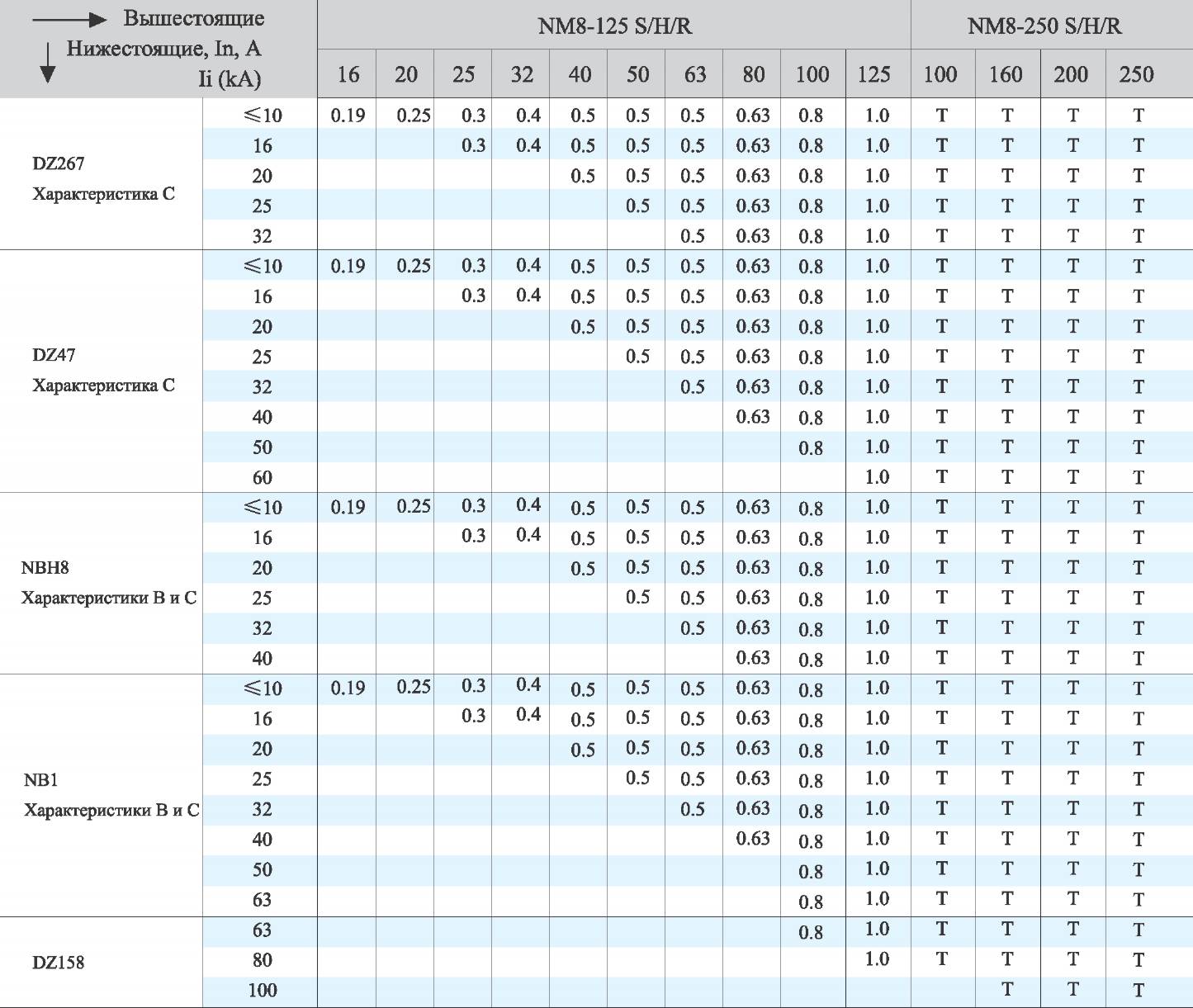

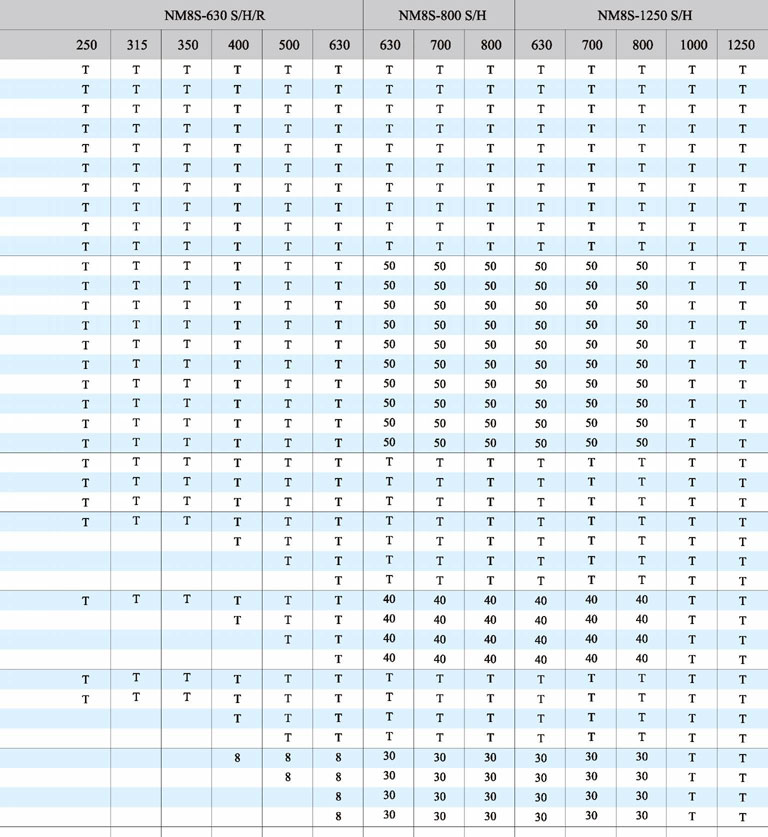

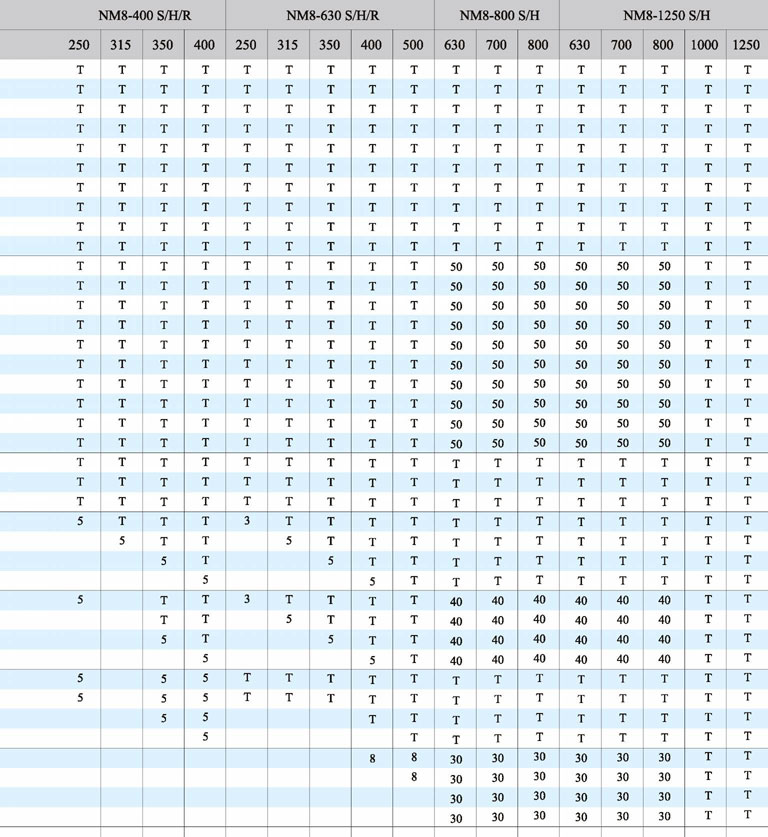

Каскадное включение при напряжениях 220 - 240В Вышестоящие выключатели: NM8-125-1250
Нижестоящие выключатели: DZ47, DZ158, DZ267, NB1, NBH8, NM8 (S)-125~1250
Вышестоящие ► Отключающая способность, (кА, действующее значение) | NM8-125S 85 | NM8-125H 100 | NM8-125R 150 | NM8-250S 85 | NM8-250H 100 | NM8-250R 150 | NM8-400S 85 | ||||||||
Нижестоящие ^ | Ожидаемый отключаемый ток (кА, действующее значение) | ||||||||||||||
DZ267 | 30 | 80 | 80 | 30 40 | 40 | ||||||||||
DZ47 | 30 | 80 | 80 | 30 | 40 | 40 |
| ||||||||
NBH8 | 30 | 80 | 80 | 30 | 40 | 40 |
| ||||||||
NB1 (1сп=6000А) | 40 | 100 | 100 | 40 | 50 | 50 |
| ||||||||
NB1 -63(Icn=10000А) | 50 | 100 | 100 | 50 | 65 | 65 |
| ||||||||
DZ158-100 | 50 | 100 | 100 | 50 | 65 | 65 | 50 | ||||||||
NM8-125S |
| 100 | 150 |
| 100 | 150 |
| ||||||||
NM8-125H |
|
| 150 |
|
| 150 |
| ||||||||
NM8-250S |
|
|
|
| 100 | 150 |
| ||||||||
NM8-250H |
|
|
|
|
| 150 |
| ||||||||
NM8-400S |
|
|
|
|
|
|
| ||||||||
NM8-400H |
|
|
|
|
|
|
| ||||||||
NM8-630S |
|
|
|
|
|
|
| ||||||||
NM8-630H |
|
|
|
|
|
|
| ||||||||
NM8-800S |
|
|
|
|
|
|
| ||||||||
NM8-800H |
|
|
|
|
|
|
| ||||||||
NM8-1250S |
|
|
|
|
|
|
| ||||||||
ММ8-1250Н |
|
|
|
|
|
|
| ||||||||
NM8S-125S |
| 100 | 150 |
| 100 | 150 |
| ||||||||
NM8S-125H |
|
| 150 |
|
| 150 |
| ||||||||
NM8S-250S |
|
|
|
| 100 | 150 |
| ||||||||
NM8S-250H |
|
|
|
|
| 150 |
| ||||||||
NM8S-400S |
|
|
|
|
|
|
| ||||||||
NM8S-400H |
|
|
|
|
|
|
| ||||||||
NM8S-630S |
|
|
|
|
|
|
| ||||||||
NM8S-630H |
|
|
|
|
|
|
| ||||||||
NM8S-800S |
|
|
|
|
|
|
| ||||||||
NM8S-800H |
|
|
|
|
|
|
| ||||||||
NM8S-1250S |
|
|
|
|
|
|
| ||||||||
NM8S-1250H |
|
|
|
|
|
|
| ||||||||
NM8-400H 100 | NM8-400R 150 | NM8-630S 85 | NM8-630H 100 | NM8-630R 150 | NM8-800S 65 | NM8-800H 100 | NM8-1250S 65 | NM8-1250H 100 | |||||||
| |||||||||||||||
|
|
|
|
|
|
|
|
| |||||||
|
|
|
|
|
|
|
|
| |||||||
|
|
|
|
|
|
|
|
| |||||||
|
|
|
|
|
|
|
|
| |||||||
|
|
|
|
|
|
|
|
| |||||||
65 | 65 |
|
|
|
|
|
|
| |||||||
100 | 150 |
| 100 | 150 |
| 100 |
| 100 | |||||||
| 150 |
|
| 150 |
|
|
|
| |||||||
100 | 150 |
| 100 | 150 |
| 100 |
| 100 | |||||||
| 150 |
|
| 150 |
|
|
|
| |||||||
100 | 150 |
| 100 | 150 |
| 100 |
| 100 | |||||||
| 150 |
|
| 150 |
|
|
|
| |||||||
|
|
| 100 | 150 |
| 100 |
| 100 | |||||||
|
|
|
| 150 |
|
|
|
| |||||||
|
|
|
|
|
| 100 |
| 100 | |||||||
|
|
|
|
|
|
|
|
| |||||||
|
|
|
|
|
| 100 |
| 100 | |||||||
|
|
|
|
|
|
|
|
| |||||||
100 | 150 |
| 100 | 150 |
| 100 |
| 100 | |||||||
| 150 |
|
| 150 |
|
|
|
| |||||||
100 | 150 |
| 100 | 150 |
| 100 |
| 100 | |||||||
| 150 |
|
| 150 |
|
|
|
| |||||||
100 | 150 |
| 100 | 150 |
| 100 |
| 100 | |||||||
| 150 |
|
| 150 |
|
|
|
| |||||||
|
|
| 100 | 150 |
| 100 |
| 100 | |||||||
|
|
|
| 150 |
|
|
|
| |||||||
|
|
|
|
|
| 100 |
| 100 | |||||||
|
|
|
|
|
| 100 |
| 100 | |||||||
|
|
|
|
|
|
|
|
| |||||||
|
|
|
|
|
|
|
|
| |||||||
Автоматические
CHINT
выключатели

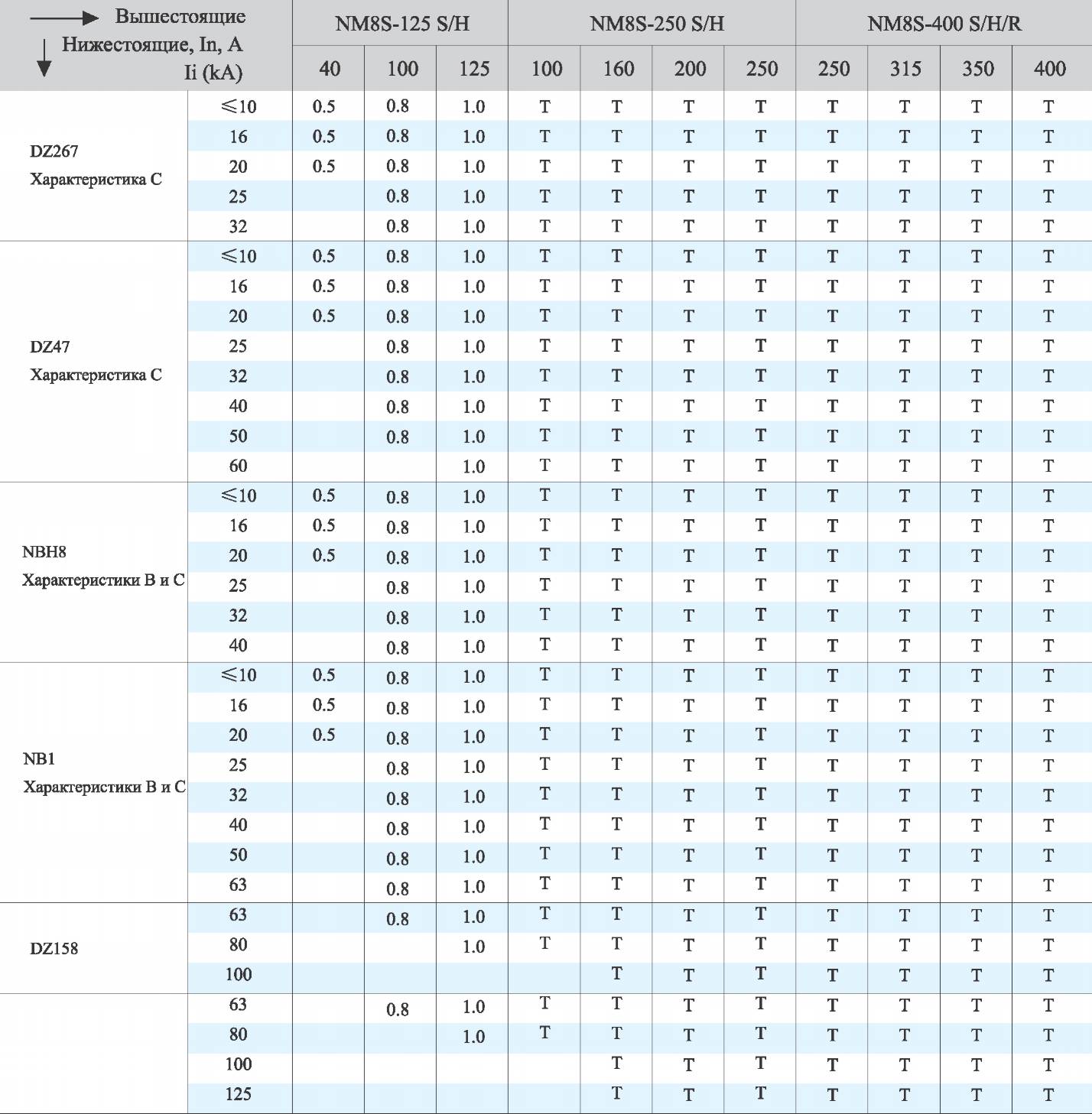

Вышестоящие выключатели: NM8S-125~1250
Нижестоящие выключатели: DZ267, DZ47, NBH8, NB1, DZ158, NM8(S)-125~1250
Вышестоящие ► Отключающая способность, (кА, действующее значение) | NM8S-125S 85 | NM8S-125H 100 | NM8S-250S 85 | NM8S-250H 100 | NM8S-400S 85 | NM8S-400H 100 |
Нижестоящие ^Ожидаемый отключаемый ток (кА, действующее значение) | ||||||
DZ267 | 30 | 80 | 30 | 40 |
|
|
DZ47 | 30 | 80 | 30 | 40 |
|
|
NBH8 | 30 | 80 | 30 | 40 |
|
|
NBl(Icn=6000A) | 40 | 100 | 40 | 50 |
|
|
NB 1 (Icn=10000А) | 50 | 100 | 50 | 65 |
|
|
DZ158-100 | 50 | 100 | 50 | 65 | 50 | 65 |
NM8-125S |
| 100 |
| 100 |
| 100 |
NM8-125H |
|
|
|
|
|
|
NM8-250S |
|
|
| 100 |
| 100 |
NM8-250H |
|
|
|
|
|
|
NM8-400S |
|
|
|
|
| 100 |
NM8-400H |
|
|
|
|
|
|
NM8-630S |
|
|
|
|
|
|
NM8-630H |
|
|
|
|
|
|
NM8-800S |
|
|
|
|
|
|
NM8-800H |
|
|
|
|
|
|
NM8-1250S |
|
|
|
|
|
|
NM8-1250H |
|
|
|
|
|
|
NM8S-125S |
| 100 |
| 100 |
| 100 |
NM8S-125H |
|
|
|
|
|
|
NM8S-250S |
|
|
| 100 |
| 100 |
NM8S-250H |
|
|
|
|
|
|
NM8S-400S |
|
|
|
|
| 100 |
NM8S-400H |
|
|
|
|
|
|
NM8S-630S |
|
|
|
|
|
|
NM8S-630H |
|
|
|
|
| |
NM8S-800S |
|
|
|
|
| |
NM8S-800H |
|
|
|
|
| |
NM8S-1250S |
|
|
|
|
| |
NM8S-1250H |
|
|
|
|
| |
NM8S-400R 150 | NM8S-630S 85 | NM8S-630H 100 | NM8S-630R 150 | NM8S-800S 65 | NM8S-800H 100 | NM8S-1250S 65 | NM8S-1250H 100 |
| |||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
65 |
|
|
|
|
|
|
|
150 |
|
|
|
|
|
|
|
150 |
| 100 | 150 |
| 100 |
| 100 |
150 |
|
| 150 |
|
|
|
|
150 |
| 100 | 150 |
| 100 |
| 100 |
150 |
|
| 150 |
|
|
|
|
150 |
| 100 | 150 |
| 100 |
| 100 |
|
|
| 150 |
|
|
|
|
|
| 100 | 150 |
| 100 |
| 100 |
|
|
| 150 |
|
|
|
|
|
|
|
|
| 100 |
| 100 |
|
|
|
|
|
|
|
|
|
|
|
|
| 100 |
| 100 |
150 |
|
|
|
|
|
|
|
150 |
| 100 | 150 |
| 100 |
| 100 |
150 |
|
| 150 |
|
|
|
|
150 |
| 100 | 150 |
| 100 |
| 100 |
150 |
|
| 150 |
|
|
|
|
150 |
| 100 | 150 |
| 100 |
| 100 |
|
|
| 150 |
|
|
|
|
|
| 100 | 150 |
| 100 |
| 100 |
|
|
| 150 |
|
|
|
|
|
|
|
|
| 100 |
| 100 |
|
|
|
|
|
|
|
|
|
|
|
|
| 100 |
| 100 |

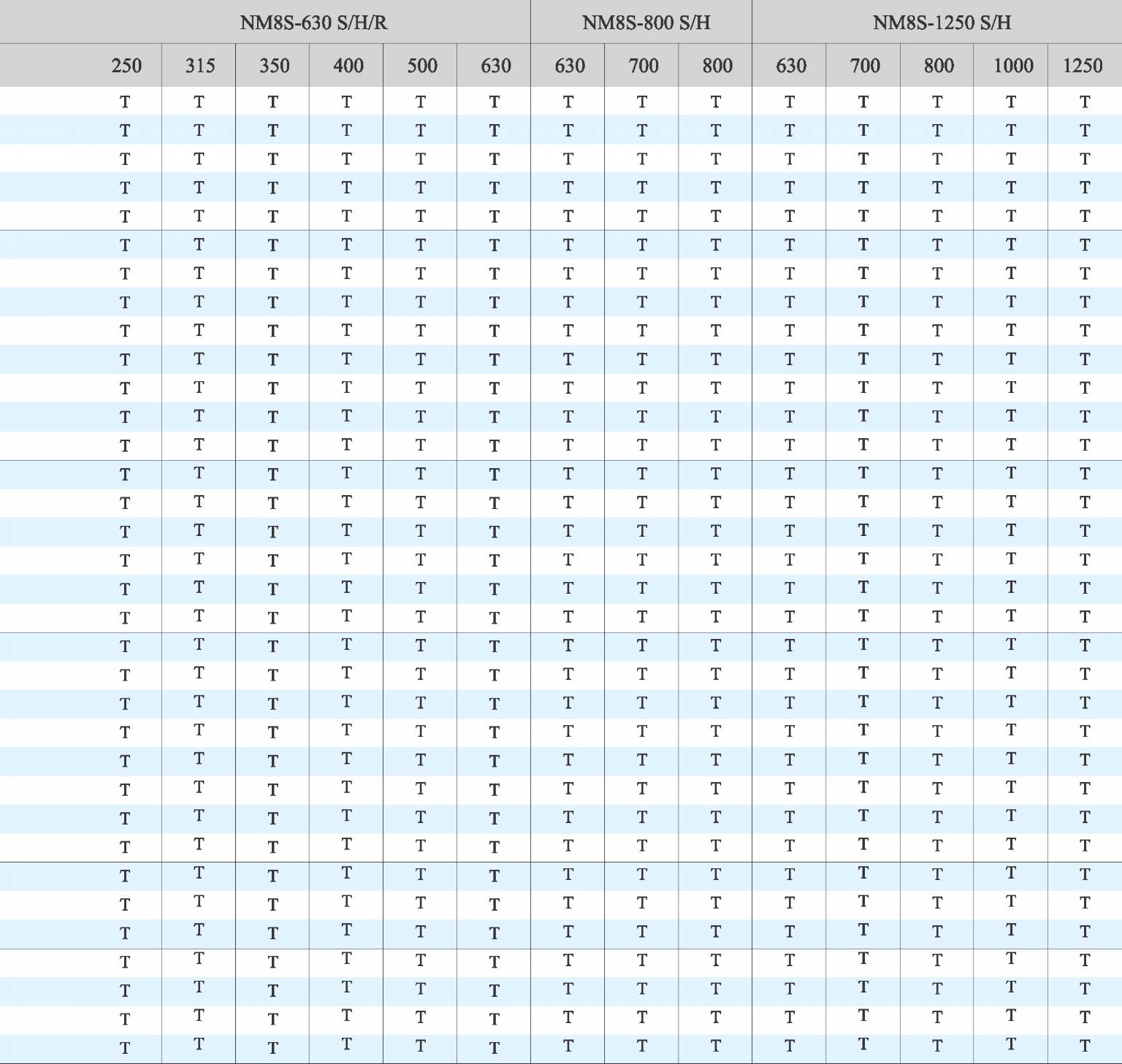

Каскадное включение при напряжении 380 - 41SB Вышестоящие выключатели: NM8-125~1250;
Нижестоящие выключатели: DZ47, DZ158, DZ267, NB1, NBH8, NM8(S)-125~1250
Вышестоящие ^ Отключающая способность, (кА, действующее значение) | NM8-125S 50 | NM8-125H 100 | NM8-125R 150 | NM8-250S 50 | NM8-250H 100 | NM8-250R 150 | NM8-400S 70 |
Нижестоящие | Ожидаемый отключаемый ток (кА, действующее значение) | ||||||
DZ47 | 15 | 20 | 20 | 15 | 20 | 20 |
|
NB 1 (1сп=6000А) | 25 | 30 | 30 | 25 | 30 | 30 |
|
NB1-63 (Icn=10000А) | 25 | 40 | 40 | 25 | 40 | 40 |
|
DZ158-100 | 25 | 40 | 40 | 25 | 40 | 40 | 25 |
NM8-125S |
| 100 | 150 |
| 100 | 150 | 70 |
NM8-125H |
|
| 150 |
|
| 150 |
|
NM8-250S |
|
|
|
| 100 | 150 | 70 |
NM8-250H |
|
|
|
|
| 150 |
|
NM8-400S |
|
|
|
|
|
|
|
NM8-400H |
|
|
|
|
|
|
|
NM8-630S |
|
|
|
|
|
|
|
NM8-630H |
|
|
|
|
|
|
|
NM8-800S |
|
|
|
|
|
|
|
NM8-800H |
|
|
|
|
|
|
|
NM8-1250S |
|
|
|
|
|
|
|
NM8-1250H |
|
|
|
|
|
|
|
NM8S-125S |
| 100 | 150 |
| 100 | 150 | 70 |
NM8S-125H |
|
| 150 |
|
| 150 |
|
NM8S-250S |
|
|
|
| 100 | 150 | 70 |
NM8S-250H |
|
|
|
|
| 150 |
|
NM8S-400S |
|
|
|
|
|
|
|
NM8S-400H |
|
|
|
|
|
|
|
NM8S-630S |
|
|
|
|
|
|
|
NM8S-630H |
|
|
|
|
|
|
|
NM8S-800S |
|
|
|
|
|
|
|
NM8S-800H |
|
|
|
|
|
| |
NM8S-1250S |
|
|
|
|
|
| |
NM8S-1250H |
|
|
|
|
|
| |
NM8-400H 100 | NM8-400R 150 | NM8-630S 70 | NM8-630H 100 | NM8-630R 150 | NM8-800S 50 | NM8-800H 70 | NM8-1250S 50 | NM8-1250H 70 |
| ||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
40 | 40 |
|
|
|
|
|
|
|
100 | 150 |
|
|
|
|
|
|
|
| 150 | 70 | 100 | 150 |
| 70 |
| 70 |
100 | 150 |
|
| 150 |
|
|
|
|
| 150 | 70 | 100 | 150 |
| 70 |
| 70 |
100 | 150 |
|
| 150 |
|
|
|
|
| 150 |
| 100 | 150 |
| 70 |
| 70 |
|
|
|
| 150 |
|
|
|
|
|
|
| 100 | 150 |
| 70 |
| 70 |
|
|
|
| 150 |
|
|
|
|
|
|
|
|
|
| 70 |
| 70 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 70 |
| 70 |
100 | 150 |
|
|
|
|
|
|
|
| 150 | 70 | 100 | 150 |
| 70 |
| 70 |
100 | 150 |
|
| 150 |
|
|
|
|
| 150 | 70 | 100 | 150 |
| 70 |
| 70 |
100 | 150 |
|
| 150 |
|
|
|
|
| 150 |
| 100 | 150 |
| 70 |
| 70 |
|
|
|
| 150 |
|
|
|
|
|
|
| 100 | 150 |
| 70 |
| 70 |
|
|
|
| 150 |
|
|
|
|
|
|
|
|
|
| 70 |
| 70 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 70 |
| 70 |
Автоматические
CHINT
выключатели
Вышестоящие выключатели: NM8S-125~1250
Нижестоящие выключатели: DZ267, DZ47, NBH8, NB1, DZ158, NM8(S)-125~1250
Вышестоящие ► Отключающая способность, (кА, действующее значение) | NM8S-125S 50 | NM8S-125H 100 | NM8S-250S 50 | NM8S-250H 100 | NM8S-400S 70 | NM8S-400H 100 |
Нижестоящие ^ Ожидаемый отключаемый ток (кА, действующее значение) | ||||||
DZ47 | 15 | 20 | 15 | 20 |
|
|
NB 1 (1сп=6000А) | 25 | 30 | 25 | 30 |
|
|
NB1-63 (Icn=10000А) | 25 | 40 | 25 | 40 |
|
|
DZ158 | 25 | 40 | 25 | 40 | 25 | 40 |
NM8-125S |
| 100 |
| 100 |
| 100 |
NM8-125H |
|
|
| 100 |
| 100 |
NM8-250S |
|
|
| 100 |
| 100 |
NM8-250H |
|
|
|
|
| 100 |
NM8-400S |
|
|
|
|
| 100 |
NM8-400H |
|
|
|
|
|
|
NM8-630S |
|
|
|
|
|
|
NM8-630H |
|
|
|
|
|
|
NM8-800S |
|
|
|
|
|
|
NM8-800H |
|
|
|
|
|
|
NM8-1250S |
|
|
|
|
|
|
NM8-1250H |
|
|
|
|
|
|
NM8S-125S |
| 100 |
| 100 |
| 100 |
NM8S-125H |
|
|
| 100 |
| 100 |
NM8S-250S |
|
|
| 100 |
| 100 |
NM8S-250H |
|
|
|
|
| 100 |
NM8S-400S |
|
|
|
|
| 100 |
NM8S-400H |
|
|
|
|
|
|
NM8S-630S |
|
|
|
|
|
|
NM8S-630H |
|
|
|
|
|
|
NM8S-800S |
|
|
|
|
|
|
NM8S-800H |
|
|
|
|
|
|
NM8S-1250S |
|
|
|
|
|
|
NM8S-1250H |
|
|
|
|
|
|
NM8S-400R 150 | NM8S-630S 70 | NM8S-630H 100 | NM8S-630R 150 | NM8S-800S 50 | NM8S-800H 70 | NM8S-1250S 50 | NM8S-1250H 70 |
| |||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
40 |
|
|
|
|
|
|
|
150 |
| 100 | 150 |
| 70 |
| 70 |
150 |
| 100 | 150 |
| 70 |
| 70 |
150 |
| 100 | 150 |
| 70 |
| 70 |
150 |
| 100 | 150 |
| 70 |
| 70 |
150 |
| 100 | 150 |
| 70 |
| 70 |
150 |
| 100 | 150 |
| 70 |
| 70 |
|
| 100 | 150 |
| 70 |
| 70 |
|
|
| 150 |
| 70 |
| 70 |
|
|
|
|
| 70 |
| 70 |
|
|
|
|
| 70 |
| 70 |
|
|
|
|
| 70 |
| 70 |
|
|
|
|
| 70 |
| 70 |
150 |
| 100 | 150 |
| 70 |
| 70 |
150 |
| 100 | 150 |
| 70 |
| 70 |
150 |
| 100 | 150 |
| 70 |
| 70 |
150 |
| 100 | 150 |
| 70 |
| 70 |
150 |
| 100 | 150 |
| 70 |
| 70 |
150 |
| 100 | 150 |
| 70 |
| 70 |
|
| 100 | 150 |
| 70 |
| 70 |
|
|
| 150 |
| 70 |
| 70 |
|
|
|
|
| 70 |
| 70 |
|
|
|
|
| 70 |
| 70 |
|
|
|
|
| 70 |
| 70 |
|
|
|
|
| 70 |
| 70 |
Автоматические
выключатели
10.7 Селективная защита
Селективная защита является важной составляющей проектирования низковольтных распределительных сетей в целях обеспечения устойчивой работы оборудования. Правильно построенная селективная защита обеспечивает при коротком замыкании отключение только выключателя на отходящей линии, в которой произошла авария, вышестоящий вводной выключатель при этом остаётся включённым, не прерывая питания остальных отходящих линий. Существует два вида (случая) селективной защиты - полная и частичная.
При полной селективности, когда отключаемый так не превышает значения тока мгновенного отключения вышестоящего (вводного) выключателя D1, отключается только нижестоящий выключатель D2, вышестоящий выключатель D1 остаётся включённым, при этом ограничение тока может осуществляться срабатывающим ранее нижестоящим выключателем (смотри нижеследующие таблицы - символ Т).
Частичная селективность - это возможное отключение вышестоящего и нижестоящего выключателей, когда значение отключаемого тока может превысить ток мгновенного срабатывания вышестоящего вводного выключателя, но за счёт меньшего времени срабатывания нижестоящего выключателя при определённых значениях тока огключитсятолько нижестоящий выключатель (смотри нижеследующие таблицы, указаны значения отключаемых токов для случая частичной селективности). Полное отсутствие селективности - это случай коща значения токов мгновенного срабатывания обеих выключателей ниже протекающего через выключатели тока К.З. а их времена срабатывания при этом токе становятся практически одинаковы, происходит однозначное срабатывание обеих выключателей.
CHINT
Вышестоящие выключатели: NM8-125-1250 Нижестоящие выключатели: DZ267, DZ47, NBH8, NB1, DZ158
NM8-400 S/H/R | NM8-630 S/H/R | NM8-800 S/H | NM8-1250 S/H | |||||||||||||
250 | 315 | 350 | 400 | 250 | 315 | 350 | 400 | 500 | 630 | 700 | 800 | 630 | 700 | 800 | 1000 | 1250 |
т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т |
т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т |
т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т |
т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т |
т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т |
т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т |
т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т |
т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т |
т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т |
т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т |
т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т |
т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т |
т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т |
т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т |
т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т |
т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т |
т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т |
т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т |
т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т |
т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т |
т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т |
т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т |
т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т |
т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т |
т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т |
т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т |
т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т |
т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т |
т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т |
т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т | т |
Вышестоящие выключатели: NM8S-125~1250 Нижестоящие выключатели: DZ267, DZ47, NBH8, NB1, DZ158,
Вышестоящие выключатели: NM8-125~1250 Нижестоящие выключатели: NM8(S)-125~1250
Вышестоящие I Нижестоящие In, А ▼ Ii (кА) | NM8-125 S/H/R | NM8-250 S/H/R | |||||||||||||
16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 100 | 160 | 200 | 250 | ||
| 16 |
|
|
| 0.4 | 0.5 | 0.5 | 0.5 | 0.63 | 0.8 | 1.0 | 2.0 | Т | Т | т |
| 20 |
|
|
|
| 0.5 | 0.5 | 0.5 | 0.63 | 0.8 | 1.0 | 2.0 | т | т | т |
| 25 |
|
|
|
|
| 0.5 | 0.5 | 0.63 | 0.8 | 1.0 | 2.0 | т | т | т |
| 32 |
|
|
|
|
|
| 0.5 | 0.63 | 0.8 | 1.0 | 2.0 | т | т | т |
NM8-125 S | 40 |
|
|
|
|
|
|
| 0.63 | 0.8 | 1.0 | 2.0 | т | т | т |
50 |
|
|
|
|
|
|
|
| 0.8 | 1.0 | 2.0 | т | т | т | |
| 63 |
|
|
|
|
|
|
|
|
| 1.0 | 2.0 | т | т | т |
| 80 |
|
|
|
|
|
|
|
|
|
|
| 1.25 | т | т |
| 100 |
|
|
|
|
|
|
|
|
|
|
| 1.25 | т | т |
| 125 |
|
|
|
|
|
|
|
|
|
|
|
|
| т |
| 16 |
|
|
| 0.4 | 0.5 | 0.5 | 0.5 | 0.63 | 0.8 | 1.0 | 2.0 | Т | т | т |
| 20 |
|
|
|
| 0.5 | 0.5 | 0.5 | 0.63 | 0.8 | 1.0 | 2.0 | Т | т | т |
| 25 |
|
|
|
|
| 0.5 | 0.5 | 0.63 | 0.8 | 1.0 | 2.0 | Т | т | т |
| 32 |
|
|
|
|
|
| 0.5 | 0.63 | 0.8 | 1.0 | 2.0 | Т | т | т |
NM8-125 H/R | 40 |
|
|
|
|
|
|
| 0.63 | 0.8 | 1.0 | 2.0 | 3.6 | 3.6 | 3.6 |
50 |
|
|
|
|
|
|
|
| 0.8 | 1.0 | 2.0 | 3.6 | 3.6 | 3.6 | |
| 63 |
|
|
|
|
|
|
|
|
| 1.0 | 2.0 | 3.6 | 3.6 | 3.6 |
| 80 |
|
|
|
|
|
|
|
|
|
|
| 3.6 | 3.6 | 3.6 |
| 100 |
|
|
|
|
|
|
|
|
|
|
| 3.6 | 3.6 | 3.6 |
| 125 |
|
|
|
|
|
|
|
|
|
|
|
|
| 3.6 |
| 40 |
|
|
|
|
|
|
| 0.63 | 0.8 | 1.0 | 1.25 | Т | т | т |
NM8S-125 S/H | 100 |
|
|
|
|
|
|
|
|
|
|
| 1.25 | т | т |
| 125 |
|
|
|
|
|
|
|
|
|
|
|
|
| 2.5 |
| 100 |
|
|
|
|
|
|
|
|
|
|
|
|
| 3 |
NM8-250 S | 160 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
200 |
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
| 250 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 100 |
|
|
|
|
|
|
|
|
|
|
|
|
| 3 |
NM8-250 H/R | 160 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
200 |
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
| 250 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 100 |
|
|
|
|
|
|
|
|
|
|
| 1.6 | 2 | 2.5 |
NM8S-250 S/H | 160 |
|
|
|
|
|
|
|
|
|
|
|
|
| 2.5 |
200 |
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
| 250 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 250 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
NM8-400 S/H/R | 315 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
350 |
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
| 400 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Вышестоящие I Нижестоящие In (А) ▼ Ii (kA) | NM8-125 S/H/R | NM8-250 S/H/R | |||||||||||||
16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 100 | 160 | 200 | 250 | ||
| 250 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
NM8S-400 S/H/R | 315 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
350 |
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
| 400 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 250 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 315 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
NM8-630 S/H/R | 350 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 400 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 500 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 250 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 315 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
NM8S-630 S/H/R | 350 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
400 |
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
| 500 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 630 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 630 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
NM8-800 S/H | 700 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 800 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 630 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
NM8S-800 S/H | 700 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 800 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 630 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 700 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
NM8-1250 S/H | 800 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 1000 |
|
|
|
|
|
|
|
|
|
|
|
| ||
| 1250 |
|
|
|
|
|
|
|
|
|
|
|
| ||
| 630 |
|
|
|
|
|
|
|
|
|
|
|
| ||
| 700 |
|
|
|
|
|
|
|
|
|
|
|
| ||
NM8S-1250 S/H | 800 |
|
|
|
|
|
|
|
|
|
|
|
| ||
| 1000 |
|
|
|
|
|
|
|
|
|
|
|
| ||
| 1250 |
|
|
|
|
|
|
|
|
|
|
|
| ||
NM8-400 S/H/R | NM8-630 S/H/R | NM8-800 S/H | NM8-1250 S/H | |||||||||||||
250 | 315 | 350 | 400 | 250 | 315 | 350 | 400 | 500 | 630 | 700 | 800 | 630 | 700 | 800 | 1000 | 1250 |
|
|
|
|
|
|
| 8 | 8 | 12 | 12 | 12 | 12 | 12 | 12 | 15 | 15 |
|
|
|
|
|
|
|
| 8 | 12 | 12 | 12 | 12 | 12 | 12 | 15 | 15 |
|
|
|
|
|
|
|
|
| 12 | 12 | 12 | 12 | 12 | 12 | 15 | 15 |
|
|
|
|
|
|
|
|
| 12 | 12 | 12 | 12 | 12 | 12 | 15 | 15 |
|
|
|
|
|
|
| 8 | 8 | 30 | 30 | 30 | 30 | 30 | 30 | T | T |
|
|
|
|
|
|
|
| 8 | 30 | 30 | 30 | 30 | 30 | 30 | T | T |
|
|
|
|
|
|
|
|
| 30 | 30 | 30 | 30 | 30 | 30 | T | T |
|
|
|
|
|
|
|
|
| 30 | 30 | 30 | 30 | 30 | 30 | T | T |
|
|
|
|
|
|
|
|
|
| 30 | 30 | 30 | 30 | 30 | T | T |
|
|
|
|
|
|
| 8 | 8 | 12 | 12 | 12 | 12 | 12 | 12 | 15 | 15 |
|
|
|
|
|
|
|
| 8 | 12 | 12 | 12 | 12 | 12 | 12 | 15 | 15 |
|
|
|
|
|
|
|
|
| 12 | 12 | 12 | 12 | 12 | 12 | 15 | 15 |
|
|
|
|
|
|
|
|
| 12 | 12 | 12 | 12 | 12 | 12 | 15 | 15 |
|
|
|
|
|
|
|
|
|
| 12 | 12 | 12 | 12 | 12 | 15 | 15 |
|
|
|
|
|
|
|
|
|
|
| 12 |
|
| 12 | 15 | 15 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 15 | 15 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 15 | 15 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 15 | 15 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Вышестоящие выключатели: NM8S-125—1250 Нижестоящие: NM8(S)-125~1250
Вышестоящие I Нижесоящий In, А ▼ И (кА) | NM8S-125 S/H | NM8S-250 S/H | NM8S-400 S/H/R |
| |||||||||
40 | 100 | 125 | 100 | 160 | 200 | 250 | 250 | 315 | 350 | 400 |
| ||
| 16 |
| 1.2 | 1.2 | 1.2 | Т | Т | т | т | т | Т | Т |
|
| 20 |
| 1.2 | 1.2 | 1.2 | Т | т | т | т | т | т | т |
|
| 25 |
| 1.2 | 1.2 | 1.2 | т | т | т | т | т | т | т |
|
| 32 |
| 1.2 | 1.2 | 1.2 | т | т | т | т | т | т | т |
|
NM8-125 S | 40 |
| 1.2 | 1.2 | 1.2 | т | т | т | т | т | т | т |
|
50 |
| 1.2 | 1.2 | 1.2 | т | т | т | т | т | т | т |
| |
| 63 |
|
| 1.2 | 1.2 | т | т | т | т | т | т | т |
|
| 80 |
|
|
|
| т | т | т | т | т | т | т |
|
| 100 |
|
|
|
|
| т | т | т | т | т | т |
|
| 125 |
|
|
|
|
|
| т | т | т | т | т |
|
| 16 |
| 1.2 | 1.2 | 1.2 | т | т | т | т | т | т | т |
|
| 20 |
| 1.2 | 1.2 | 1.2 | т | т | т | т | т | т | т |
|
| 25 |
| 1.2 | 1.2 | 1.2 | т | т | т | т | т | т | т |
|
| 32 |
| 1.2 | 1.2 | 1.2 | т | т | т | т | т | т | т |
|
NM8-125 H/R | 40 |
| 1.2 | 1.2 | 1.2 | т | т | т | т | т | т | т |
|
50 |
| 1.2 | 1.2 | 1.2 | 2 | 36 | 36 | т | т | т | т |
| |
| 63 |
|
| 1.2 | 1.2 | 2 | 36 | 36 | т | т | т | т |
|
| 80 |
|
|
|
| 2 | 36 | 36 | т | т | т | т |
|
| 100 |
|
|
|
|
|
| 36 | т | т | т | т |
|
| 125 |
|
|
|
|
|
| 36 | т | т | т | т |
|
| 40 |
| 1.2 | 1.2 | 2 | 2 | т | т | т | т | т | т |
|
NM8S-125 S/H | 100 |
|
|
|
| 2 | т | т | т | т | т | т |
|
| 125 |
|
|
|
|
|
| т | т | т | т | т |
|
| 100 |
|
|
|
|
|
| 3 | 5 | 5 | 5 | 5 |
|
NM8-250 S | 160 |
|
|
|
|
|
|
|
|
| 5 | 5 |
|
200 |
|
|
|
|
|
|
|
|
|
|
|
| |
| 250 |
|
|
|
|
|
|
|
|
|
|
|
|
| 100 |
|
|
|
|
|
| 3 | 5 | 5 | 5 | 5 |
|
NM8-250 H/R | 160 |
|
|
|
|
|
|
|
|
| 5 | 5 |
|
200 |
|
|
|
|
|
|
|
|
|
|
|
| |
| 250 |
|
|
|
|
|
|
|
|
|
|
|
|
| 100 |
|
|
|
|
|
| 5 | 5 | 5 | 5 | 5 |
|
NM8S-250 S/H | 160 |
|
|
|
|
|
| 5 | 5 | 5 | 5 | 5 |
|
200 |
|
|
|
|
|
|
|
|
| 5 | 5 |
| |
| 250 |
|
|
|
|
|
|
|
|
|
| 5 |
|
| 250 |
|
|
|
|
|
|
|
|
|
|
|
|
NM8-400 S/H/R | 315 |
|
|
|
|
|
|
|
|
|
|
|
|
350 |
|
|
|
|
|
|
|
|
|
|
|
| |
| 400 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
^ Вышестоящие | NM8S-125 S/H | NM8S-250 S/H | NM8S-400 S/H/R | |||||||||
40 | 100 | 125 | 100 | 160 | 200 | 250 | 250 | 315 | 350 | 400 | ||
| 250 |
|
|
|
|
|
|
|
|
|
|
|
NM8S-400 S/H/R | 315 |
|
|
|
|
|
|
|
|
|
|
|
350 |
|
|
|
|
|
|
|
|
|
|
| |
| 400 |
|
|
|
|
|
|
|
|
|
|
|
| 250 |
|
|
|
|
|
|
|
|
|
|
|
| 315 |
|
|
|
|
|
|
|
|
|
|
|
NM8-630 S/H/R | 350 |
|
|
|
|
|
|
|
|
|
|
|
| 400 |
|
|
|
|
|
|
|
|
|
|
|
| 500 |
|
|
|
|
|
|
|
|
|
|
|
| 250 |
|
|
|
|
|
|
|
|
|
|
|
| 315 |
|
|
|
|
|
|
|
|
|
|
|
NM8S-630 S/H/R | 350 |
|
|
|
|
|
|
|
|
|
|
|
400 |
|
|
|
|
|
|
|
|
|
|
| |
| 500 |
|
|
|
|
|
|
|
|
|
|
|
| 630 |
|
|
|
|
|
|
|
|
|
|
|
| 630 |
|
|
|
|
|
|
|
|
|
|
|
NM8-800 S/H | 700 |
|
|
|
|
|
|
|
|
|
|
|
| 800 |
|
|
|
|
|
|
|
|
|
|
|
| 630 |
|
|
|
|
|
|
|
|
|
|
|
NM8S-800 S/H | 700 |
|
|
|
|
|
|
|
|
|
|
|
| 800 |
|
|
|
|
|
|
|
|
|
|
|
| 630 |
|
|
|
|
|
|
|
|
|
|
|
| 700 |
|
|
|
|
|
|
|
|
|
|
|
NM8-1250 S/H | 800 |
|
|
|
|
|
|
|
|
|
|
|
| 1000 |
|
|
|
|
|
|
|
| |||
| 1250 |
|
|
|
|
|
|
|
| |||
| 630 |
|
|
|
|
|
|
|
| |||
| 700 |
|
|
|
|
|
|
|
| |||
NM8S-1250 S/H | 800 |
|
|
|
|
|
|
|
| |||
| 1000 |
|
|
|
|
|
|
|
| |||
| 1250 |
|
|
|
|
|
|
|
| |||
Примечания:
Поле с символом Т означает полную селективность между вышестоящим и нижестоящим автоматическими выключателями;
Пустые поля означают отсутствие селективности между выключателями;
При частичнай селективности селективность обеспечивается при значениях тока протекающего через выключатели, указанных в полях цифрами( действу] При больших значениях тока селективность может обеспечиваться только при более быстром срабатывании нижестоящего выключателя.
NM8S-630 S/H/R | NM8S-800 S/H | NM8S-1250 S/H | |||||||||||
250 | 315 | 350 | 400 | 500 | 630 | 630 | 700 | 800 | 630 | 700 | 800 | 1000 | 1250 |
|
|
| 8 | 8 | 8 | 12 | 12 | 12 | 12 | 12 | 12 | 15 | 15 |
|
|
|
| 8 | 8 | 12 | 12 | 12 | 12 | 12 | 12 | 15 | 15 |
|
|
|
|
| 8 | 12 | 12 | 12 | 12 | 12 | 12 | 15 | 15 |
|
|
|
|
| 8 | 12 | 12 | 12 | 12 | 12 | 12 | 15 | 15 |
|
|
|
| 8 | 8 | 30 | 30 | 30 | 30 | 30 | 30 | Т | Т |
|
|
|
| 8 | 8 | 30 | 30 | 30 | 30 | 30 | 30 | Т | Т |
|
|
|
|
| 8 | 30 | 30 | 30 | 30 | 30 | 30 | Т | Т |
|
|
|
|
| 8 | 30 | 30 | 30 | 30 | 30 | 30 | Т | Т |
|
|
|
|
|
|
| 30 | 30 |
| 30 | 30 | Т | Т |
|
|
|
| 8 | 8 | 12 | 12 | 12 | 12 | 12 | 12 | 15 | 15 |
|
|
|
| 8 | 8 | 12 | 12 | 12 | 12 | 12 | 12 | 15 | 15 |
|
|
|
|
| 8 | 12 | 12 | 12 | 12 | 12 | 12 | 15 | 15 |
|
|
|
|
| 8 | 12 | 12 | 12 | 12 | 12 | 12 | 15 | 15 |
|
|
|
|
|
|
| 12 | 12 | 12 | 12 | 12 | 15 | 15 |
|
|
|
|
|
|
|
| 12 |
|
| 12 | 15 | 15 |
|
|
|
|
|
|
|
|
|
|
|
| 20 | 20 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 15 | 15 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 20 | 20 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 15 | 15 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ощим значением тока).
10.8 Таблица для подбора аппаратов для управления и защиты электродвигателей
400В, 50кА, тип 2, выключатели для двигателей с нормальным пуском
Характеристики электродвигателей | Параметры управляющих автоматических выключателей | Параметры управляющих контакторов | Параметры защитных тепловых реле | ||||
ная мощность, кВт | Номиналь- ныйток, А | Исполнения выключателей | Уставка защиты, А | Исполнение контактора | Номинальный тепловой ток, А | Исполнение реле | Регулируемый ток, А |
5.5 | 10.9 | NM8-125S/16M | 192 | NC1-12 | 20 | NR2-25 | 9-13 |
7.5 | 14.4 | NM8-125S/20M | 240 | NC1-18 | 32 | NR2-25 | 12-18 |
11 | 20.9 | NM8-125S/25M | 300 | NC1-25 | 40 | NR2-25 | 17-25 |
15 | 28 | NM8-125S/32M | 384 | NC1-32 | 50 | NR2-36 | 23-32 |
18.5 | 34.1 | NM8-125S/40M | 480 | NC1-40 | 60 | NR2-36 | 28-36 |
22 | 39.4 | NM8-125S/50M | 600 | NC1-50 | 80 | NR2-93 | 30-40 |
30 | 53.4 | NM8-125S/63M | 756 | NC1-65 | 80 | NR2-93 | 48-65 |
37 | 67.9 | NM8-125S/80M | 960 | NC1-80 | 110 | NR2-93 | 55-70 |
45 | 80.5 | NM8-125S/100M | 1200 | NC1-95 | 110 | NR2-93 | 80-93 |
55 | 98.5 | NM8-125S/125M | 1500 | NC2-115 | 200 | NR2-200 | 80-125 |
75 | 133 | NM8-250S/160M | 1920 | NC2-150 | 200 | NR2-200 | 100-160 |
90 | 158.7 | NM8-250S/200M | 2400 | NC2-185 | 275 | NR2-200 | 100-160 |
110 | 192 | NM8-250S/250M | 3000 | NC2-225 | 275 | NR2-200 | 125-200 |
132 | 229 | NM8-400S/315M | 3780 | NC2-265 | 315 | NR2-630 | 160-250 |
160 | 275 | NM8-400S/350M | 4200 | NC2-330 | 380 | NR2-630 | 200-315 |
200 | 343 | NM8-400S/400M | 4800 | NC2-400 | 450 | NR2-630 | 250-400 |
250 | 445 | NM8-630S/500M | 6000 | NC2-500 | 630 | NR2-630 | 315-500 |
290 | 520 | NM8S-630S/630M | 7560 | NC2-630 | 800 | NR2-630 | 400-630 |
315 | 560 | NM8S-630S/630M | 7560 | NC2-630 | 800 | NR2-630 | 400-630 |
Примечания:
Выключатели NM8 NM8S должны быть с электромагнитной защитой
Выключатели NM8-125,250,630 могут быть заменены исполнениями NM8S с той же отключающей способностью;
Тепловые реле NR2, указанные в таблице, могут заменяться электронными реле NRE8 и NRE8's с теми же значениями рабочих регулируемых токов.
400V, 50кА, тип 2, выключатели для двигателей с тяжёлым пуском
Характеристики электродвигателей | Параметры управляющих автоматических выключателей | Параметры управляющих контакторов | Параметры защитных тепловых реле | ||||
Номи- | Номи- | Исполнения выключателей | Уставка электромагнитной защиты, А | Исполне- ше контактора | Номи- | Испол- | Регулируемый ток, А |
5.5 | 10.9 | NM8-125S/16M | 192 | NC1-18 | 32 | NR2-25 | 9-13 |
7.5 | 14.4 | NM8-125S/20M | 240 | NC1-25 | 40 | NR2-25 | 12-18 |
11 | 20.9 | NM8-125S/25M | 300 | NC1-32 | 50 | NR2-25 | 17-25 |
15 | 28 | NM8-125S/32M | 384 | NC1-40 | 60 | NR2-36 | 23-32 |
18.5 | 34.1 | NM8-125S/40M | 480 | NC1-50 | 80 | NR2-36 | 28-36 |
22 | 39.4 | NM8-125S/50M | 600 | NC1-65 | 80 | NR2-93 | 30-40 |
30 | 53.4 | NM8-125S/63M | 756 | NC1-80 | 110 | NR2-93 | 48-65 |
37 | 67.9 | NM8-125S/80M | 960 | NC1-95 | 110 | NR2-93 | 55-70 |
45 | 80.5 | NM8-125S/100M | 1200 | NC2-115 | 200 | NR2-93 | 80-93 |
55 | 98.5 | NM8-125S/125M | 1500 | NC2-150 | 200 | NR2-200 | 80-125 |
75 | 133 | NM8-250S/160M | 1920 | NC2-185 | 275 | NR2-200 | 100-160 |
90 | 158.7 | NM8-250S/200M | 2400 | NC2-225 | 275 | NR2-200 | 100-160 |
110 | 192 | NM8-250S/250M | 3000 | NC2-265 | 315 | NR2-200 | 125-200 |
132 | 229 | NM8-400S/315M | 3780 | NC2-330 | 380 | NR2-630 | 160-250 |
160 | 275 | NM8-400S/350M | 4200 | NC2-400 | 450 | NR2-630 | 200-315 |
200 | 343 | NM8-400S/400M | 4800 | NC2-500 | 630 | NR2-630 | 250-400 |
250 | 445 | NM8-630S/500M | 6000 | NC2-630 | 800 | NR2-630 | 315-500 |
290 | 520 | NM8S-630S/630M | 7560 | NC2-630 | 800 | NR2-630 | 400-630 |
Примечания:
Выключатели NM8 NM8S должны быть с электромагнитной защитой
Выключатели NM8-125,250,630 могут быть заменены исполнениями NM8S с той же отключающей способностью;
Тепловые реле NR2, указанные в таблице, могут заменяться электронными реле NRE8 с теми же значениями рабочих регулируемых токов.
400V, SOkA, тип 2, выключатели для двигателей управляемых реверсированием и торможением противовключением
Характеристики электродвигателей | Параметры управляющих автоматических выключателей | Параметры управляющих контакторов | Параметры защитных тепловых реле | |||||
Номи- | Номи- | Исполнения выключателей | Уставка электро- | Для переключения питания | Тре- | Звезда | Исполнение реле | Регулируемый ток, А |
5.5 | 10.9 | NM8-125S/16M | 192 | NC1-09 | NC1-09 | NC1-09 | NR2-11.5 | 5.5-8 |
7.5 | 14.4 | NM8-125S/20M | 240 | NC1-12 | NC1-12 | NC1-09 | NR2-11.5 | 7-10 |
11 | 20.9 | NM8-125S/25M | 300 | NC1-18 | NC1-18 | NC1-09 | NR2-25 | 9-13 |
15 | 28 | NM8-125S/32M | 384 | NC1-25 | NC1-25 | NC1-12 | NR2-25 | 12-18 |
18.5 | 34.1 | NM8-125S/40M | 480 | NC1-25 | NC1-25 | NC1-18 | NR2-25 | 17-25 |
22 | 39.4 | NM8-125S/50M | 600 | NC1-32 | NC1-32 | NC1-18 | NR2-36 | 23-32 |
30 | 53.4 | NM8-125S/63M | 756 | NC1-40 | NC1-40 | NC1-25 | NR2-36 | 28-36 |
37 | 67.9 | NM8-125S/80M | 960 | NC1-50 | NC1-50 | NC1-32 | NR2-93 | 30-40 |
45 | 80.5 | NM8-125S/100M | 1200 | NC1-65 | NC1-65 | NC1-32 | NR2-93 | 37-50 |
55 | 98.5 | NM8-125S/125M | 1500 | NC1-80 | NC1-80 | NC1-40 | NR2-93 | 48-65 |
75 | 133 | NM8-250S/160М | 1920 | NC1-95 | NC1-95 | NC1-50 | NR2-93 | 63-80 |
90 | 158.7 | NM8-250S/200M | 2400 | NC2-115 | NC2-115 | NC2-65 | NR2-93 | 80-93 |
110 | 192 | NM8-250S/250M | 3000 | NC2-150 | NC2-150 | NC2-80 | NR2-200 | 80-125 |
132 | 229 | NM8-400S/315М | 3780 | NC2-150 | NC2-150 | NC2-95 | NR2-200 | 80-125 |
160 | 275 | NM8-400S/350M | 4200 | NC2-185 | NC2-185 | NC2-115 | NR2-200 | 100-160 |
200 | 343 | NM8-400S/400M | 4800 | NC2-225 | NC2-225 | NC2-150 | NR2-200 | 125-200 |
250 | 445 | NM8-630S/500M | 6000 | NC2-330 | NC2-330 | NC2-185 | NR2-630 | 200-315 |
290 | 520 | NM8S-630S/630M | 7560 | NC2-400 | NC2-400 | NC2-185 | NR2-630 | 200-315 |
315 | 560 | NM8S-630S/630M | 7560 | NC2-400 | NC2-400 | NC2-225 | NR2-630 | 250-400 |
Примечания:
Выключатели NM8 NM8S должны быть с электромагнитной защитой.
Выключатели NM8-125,250,630 могут быть исполнения NM8S с той же отключающей способностью;
Тепловые реле NR2, указанные в таблице, могут заменяться электронными реле NRE8 с теми же значениями рабочих регулируемых токов.
Выключатель устанавливается со стороны питания
При подключении по схеме треугольник выключателя или теплового реле, рабочий ток составляет 0.581е;
Максимальное время пуска электродвигателей не должно быть более 20 сек;
При переключении со звезды на треугольник, рекомендуется следующее соединение двигателя: LI, U1 to V2; L2, VI to W2; L3, W1 to U2 для снижения бросков тока;
Время переключения со звезды на треугольник не должно превышать 0.1 сек.
* NM8-400S, тепловой и электромагнитный расцепители, 1си=70кА
Rated current(A) | ЗР | CTN | 4Р | CTN | ||
Р | М | Р | М | |||
250 | 123085 | 123089 | 2 | 123093* | 123097* |
|
315 | 123086 | 123090 | 2 | 123094* | 123098* |
|
350 | 123087 | 123091 | 2 | 123095* | 123099* |
|
400 | 123088 | 123092 | 2 | 123096* | 123100* |
|
* NM8S-400S, электронный расцепитель, 1си=70кА
Номинальный | ЗР | CTN | 4Р | CTN | ||
ток, А | Р | М | Р | М | ||
250 | 123101 | 123105 | 2 | 123109 | 123113* | 2 |
315 | 123102 | 123106 | 2 | 123110 | 123114* | 2 |
350 | 123103 | 123107 | 2 | 123111 | 123115* | 2 |
400 | 123104 | 123108 | 2 | 123112 | 123116* | 2 |
*NM8-630S, тепловой и электромагнитный расцепители, 1си=70кА
Номинальный ток, А | ЗР | CTN | 4Р | CTN | ||
Р | М | Р | М | |||
250 | 123117 | 123122 | 2 | 123127* | 123132* |
|
315 | 123118 | 123123 | 2 | 123128* | 123133* |
|
350 | 123119 | 123124 | 2 | 123129* | 123134* |
|
400 | 123120 | 123125 | 2 | 123130* | 123135* |
|
500 | 123121 | 123126 | 2 | 123131* | 123136* |
|
*NM8S-630S, электронный расцепитель, 1си=70кА
Номинальный ток, А | ЗР | CTN | 4Р | CTN | ||
Р | М | Р | М | |||
250 | 123137 | 123143 | 2 | 123149* | 123155* |
|
315 | 123138 | 123144 | 2 | 123150* | 123156* |
|
350 | 123139 | 123145 | 2 | 123151* | 123157* | 2 |
400 | 123140 | 123146 | 2 | 123152 | 123158* | 2 |
500 | 123141 | 123147 | 2 | 123153 | 123159* | 2 |
630 | 123142 | 123148 | 2 | 123154 | 123160* | 2 |
* NM8-800S, тепловой и электромагнитный расцепители, 1си=50кА
Rated current(A) | ЗР | CTN | 4Р | CTN | ||
Р | М | Р | М | |||
630 | 123161 | — | 1 | 123164* | — |
|
700 | 123162 | — | 1 | 123165* | — |
|
800 | 123163 | — | 1 | 123166* | — |
|
электронный расцепитель,Icu=50kA
Номинальный ток, А | ЗР | CTN | 4Р | CTN | ||
р | М | Р | М | |||
630 | 123167 | — | 1 | 123170* | — |
|
700 | 123168 | — | 1 | 123171* | — |
|
800 | 123169 | — | 1 | 123172* | — |
|
тепловой и электромагнитный расцепители, 1си=50кА
Номинальный ток, А | ЗР | CTN | 4Р | CTN | ||
р | М | Р | М | |||
630 | 123161 | — | 1 | 123176* | — |
|
700 | 123162 | — | 1 | 123177* | — |
|
800 | 123173 |
| 1 | 123178* |
|
|
1000 | 123174 |
| 1 | 123179* |
|
|
1250 | 123175 |
| 1 | 123180* |
|
|
*nm8s-1250S, электронный расцепитель, 1си=50кА
Номинальный ток, А | ЗР | CTN | 4Р | сг\ | ||
р | М | Р | М | |||
630 | 123167 | — | 1 | 123184* | — |
|
700 | 123168 | — | 1 | 123185* | — |
|
800 | 123181 | — | 1 | 123186* |
|
|
1000 | 123182 |
| 1 | 123187* |
|
|
1250 | 123183 |
| 1 | 123188* |
|
|
-►ТипН
тепловой и электромагнитный расцепители, 1си=100кА
Rated current(A) | 2Р | CTN | ЗР | CTN | 4Р | CTN | |||
Р | М | Р | М | Р | М | ||||
16 | 123189 | 123199 | 16 | 123209 | 123219 | 8 | 123229 | 123239 | 8 |
20 | 123190 | 123200 | 16 | 123210 | 123220 | 8 | 123230 | 123240 | 8 |
25 | 123191 | 123201 | 16 | 123211 | 123221 | 8 | 123231 | 123241 | 8 |
32 | 123192 | 123202 | 16 | 123212 | 123222 | 8 | 123232 | 123242 | 8 |
40 | 123193 | 123203 | 16 | 123213 | 123223 | 8 | 123233 | 123243 | 8 |
50 | 123194 | 123204 | 16 | 123214 | 123224 | 8 | 123234 | 123244 | 8 |
63 | 123195 | 123205 | 16 | 123215 | 123225 | 8 | 123235 | 123245 | 8 |
80 | 123196 | 123206 | 16 | 123216 | 123226 | 8 | 123236 | 123246 | 8 |
100 | 123197 | 123207 | 16 | 123217 | 123227 | 8 | 123237 | 123247 | 8 |
125 | 123198 | 123208 | 16 | 123218 | 123228 | 8 | 123238 | 123248 | 8 |
электронный тип, 1си=70кА
Номинальный ток, А | ЗР | CTN | 4Р | CTN | ||
Р | М | Р | М | |||
40 | 123249 | 123252 | 8 | 123255 | 123258 | 8 |
100 | 123250 | 123253 | 8 | 123256 | 123259 | 8 |
125 | 123251 | 123254 | 8 | 123257 | 123260 | 8 |
* nm8-250H, тепловой и электромагнитный расцепители, 1си=100кА
Номинальный ток, А | ЗР | CTN | 4Р | CTN | ||
р | М | Р | М | |||
100 | 123269 | 123273 | 8 | 123277 | 123281 | 8 |
160 | 123270 | 123274 | 8 | 123278 | 123282 | 8 |
200 | 123271 | 123275 | 8 | 123279 | 123283 | 8 |
250 | 123272 | 123276 | 8 | 123280 | 123284 | 8 |
*nm8s-250H, электронный расцепитель, 1си=70кА
Номинальный ток, А | ЗР | CTN | 4Р | CTN | ||
Р | М | Р | М | |||
100 | 123285 | 123289 | 8 | 123293 | 123297 | 8 |
160 | 123286 | 123290 | 8 | 123294 | 123298 | 8 |
200 | 123287 | 123291 | 8 | 123295 | 123299 | 8 |
250 | 123288 | 123292 | 8 | 123296 | 123300 | 8 |
* nm8-400H, тепловой и электромагнитный расцепители, 1си=100кА
Номинальный ток, А | ЗР | CTN | 4Р | ста | ||
Р | М | Р | М | |||
250 | 123301 | 123305 | 2 | 123309 | 123313 | 2 |
315 | 123302 | 123306 | 2 | 123310 | 123314 | 2 |
350 | 123303 | 123307 | 2 | 123311 | 123315 | 2 |
400 | 123304 | 123308 | 2 | 123312 | 123316 | 2 |
* nm8s-400H, электронный расцепитель, 1си=100кА
Номинальный ток, А | ЗР | CTN | 4Р | ста | ||
Р | М | Р | М | |||
250 | 123317 | 123321 | 2 | 123325 | 123329 | 2 |
315 | 123318 | 123322 | 2 | 123326 | 123330 | 2 |
350 | 123319 | 123323 | 2 | 123327 | 123331 | 2 |
400 | 123320 | 123324 | 2 | 123328 | 123332 | 2 |
*NM8-630H, тепловой и электромагнитный расцепители, 1си=100кА
Номинальный ток, А | ЗР | CTN | 4Р | CTN | ||
Р | М | Р | М | |||
250 | 123333 | 123338 | 2 | 123343 | 123348 | 2 |
315 | 123334 | 123339 | 2 | 123344 | 123349 | 2 |
350 | 123335 | 123340 | 2 | 123345 | 123350 | 2 |
400 | 123336 | 123341 | 2 | 123346 | 123351 | 2 |
500 | 123337 | 123342 | 2 | 123347 | 123352 | 2 |
★ NM8S-630H, электронный расцепитель, 1си=100кА
Номинальный ток, А | ЗР | CTN | 4Р | СТО | ||
Р | М | Р | М | |||
250 | 123353 | 123359 | 2 | 123365 | 123371 | 2 |
315 | 123354 | 123360 | 2 | 123366 | 123372 | 2 |
350 | 123355 | 123361 | 2 | 123367 | 123373 | 2 |
400 | 123356 | 123362 | 2 | 123368 | 123374 | 2 |
500 | 123357 | 123363 | 2 | 123369 | 123375 | 2 |
630 | 123358 | 123364 | 2 | 123370 | 123376 | 2 |
* NM8-800H, тепловой и электромагнитный расцепители, 1си=70кА
Номинальный ток, А | ЗР | ста | 4Р | ста | ||
р | М | Р | М | |||
630 | 123377 | — |
| 123380* | — |
|
700 | 123378 | — |
| 123381* | — |
|
800 | 123379 | — |
| 123382* | — |
|
* NM8S-800H, электронный расцепитель, 1си=70кА
Номинальный ток, А | ЗР | ста | 4Р | ста | ||
Р | М | Р | М | |||
630 | 123383 | — | 1 | 123386* | — |
|
700 | 123384 | — | 1 | 123387* | — |
|
800 | 123385 | — | 1 | 123388* | — |
|
800 | 123385 | — | 1 | 123388* | — |
|
★ NM8-1250H, тепловой и электромагнитный расцепители, 1си=70кА
Номинальный ток, А | ЗР | ста | 4Р | ста | ||
Р | М | Р | М | |||
630 | 123377 | — | 1 | 123380 | — | 1 |
700 | 123378 | — | 1 | 123381 | — | 1 |
800 | 123389 | — | 1 | 123392* |
|
|
1000 | 123390 |
| 1 | 123393* |
|
|
1250 | 123391 |
| 1 | 123394* |
|
|
электронный расцепитель, 1си=70кА
Номинальный ток, А | ЗР | CTN | 4Р | CTN | ||
Р | М | Р | М | |||
630 | 123383 | — | 1 | 123386 | — | 1 |
700 | 123384 | — | 1 | 123387 | — | 1 |
800 | 123395 | — | 1 | 123398* | — |
|
1000 | 123396 |
| 1 | 123399* |
|
|
1250 | 123397 |
| 1 | 123400* |
|
|
—► Тип R
тепловой и электромагнитный расцепители, 1си=125кА
Rated | ЗР | CTN | |
current(A) | Р | М | |
16 | 123401 | 123411 | 8 |
20 | 123402 | 123412 | 8 |
25 | 123403 | 123413 | 8 |
32 | 123404 | 123414 | 8 |
40 | 123405 | 123415 | 8 |
50 | 123406 | 123416 | 8 |
63 | 123407 | 123417 | 8 |
80 | 123408 | 123418 | 8 |
100 | 123409 | 123419 | 8 |
125 | 123410 | 123420 | 8 |
*NM8S-125R, электронный расцепитель, 1си=100кА
Номинальный ток, А | ЗР | CTN | |
Р | М | ||
40 | 123421 | 123424 | 8 |
100 | 123422 | 123425 | 8 |
125 | 123423 | 123426 | 8 |
* NM8-250R, тепловой и электромагнитный расцепители, 1си=125кА
Номинальный ток, А | ЗР | CTN | |
Р | М | ||
100 | 123427 | 123431 | 8 |
160 | 123428 | 123432 | 8 |
200 | 123429 | 123433 | 8 |
250 | 123430 | 123434 | 8 |
электронный расцепитель, Icu=100kA
Номинальный ток, А | ЗР | CTN | |
р | М | ||
100 | 123435 | 123439 | 8 |
160 | 123436 | 123440 | 8 |
200 | 123437 | 123441 | 8 |
250 | 123438 | 123442 | 8 |
* nm8-400R, тепловой и электромагнитный расцепители, 1си=125кА
Номинальный ток (А) | ЗР | CTN | |
Р | М | ||
250 | 123443 | 123447 | 2 |
315 | 123444 | 123448 | 2 |
350 | 123445 | 123449 | 2 |
400 | 123446 | 123450 | 2 |
* nm8s-400R, электронный расцепитель, 1си=125кА
Номинальный ток, А | ЗР | CTN | |
Р | М | ||
250 | 123451 | 123455 | 2 |
315 | 123452 | 123456 | 2 |
350 | 123453 | 123457 | 2 |
400 | 123454 | 123458 | 2 |
*nm8-630R, тепловой и электромагнитный расцепители, 1си=125кА
Номинальный ток, А | ЗР | CTN | |
Р | М | ||
250 | 123459 | 123464 | 2 |
315 | 123460 | 123465 | 2 |
350 | 123461 | 123466 | 2 |
400 | 123462 | 123467 | 2 |
500 | 123463 | 123468 | 2 |
★ nm8s-630R, электронный расцепитель, 1си=125кА
Номинальный ток, А | ЗР | CTN | |
Р | М | ||
250 | 123469 | 123475 | 2 |
315 | 123470 | 123476 | 2 |
350 | 123471 | 123477 | 2 |
400 | 123472 | 123478 | 2 |
500 | 123473 | 123479 | 2 |
630 | 123474 | 123480 | 2 |
Автоматические
CHINT
выключатели
