Серия LS-5

LS-511 и LS-521
LS-511/521
Устройство защиты и управления выключателем

ОПИСАНИЕ

Серия LS-5 представляет собой контроллеры синхронизации и распределения нагрузки с интегрированными функциями релейной защиты. Они разработаны для применения в сложных схемах распределения мощности с несколькими питающими фидерами и несколькими шинными выключателями совместно с контроллерами генераторов easYgen- 3400/3500.
Устройства LS-5 выполняют синхронизацию, а также подключение и отключение нагрузки каждого сегмента шин. Кроме того они передают информацию о напряжении и частоте по шине CAN контроллерам генераторов easYgen-3400/3500. Устройства LS-5, расположенные на выключателях входящих питающих фидеров, автоматически определяют повреждения фидеров и запускают соответствующие генераторы. Число проводных соединений между всеми устройствами LS-5 и контроллерами easYgen- 3400/3500 сведено до минимума, так как необходимо только подключение к шине CAN. Поэтому нет необходимости в проводных связях для передачи аналоговых и дискретных сигналов между контроллерами LS-5 и easYgen-3400/3500.
Наличие дискретных входов и интерфейсов связи для удаленного управления позволяют легко интегрировать устройства серии LS-5 в любую систему управления.

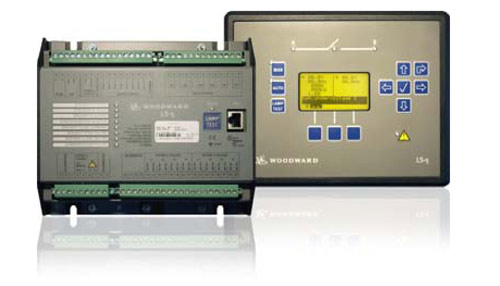

Устройства серии LS-5 поставляются в двух типах корпусов. LS-521 в пластиковом корпусе и с графическим дисплеем для монтажа на передней двери шкафа. LS-511 в корпусе с алюминиевым покрытием без дисплея - для монтажа на DIN-рейку задней панели.

  1. Разработано в качестве законченного решения для сложных сетей распределения
  2. В одной схеме могут применяться до 16 модулей LS-5
  3. Контроль до 32 сегментов шин
  4. Функции синхронизации, защиты и распределения нагрузки в одном компактном устройстве
  5. Настраиваемые векторные группы для синхронизации
  6. Автоматическое обнаружение повреждения питающего фидера
  7. Автоматический и ручной режим работы
  8. "Автономный" режим работы LS-5 без контроллеров easYgen-3400/3500.
  9. Функция контроля повышения напряжения фидера в соответствии с новыми требованиями VDE-0126-1-1 для электросетей Германии
  10. Функция LogicsManager
  11. Наличие интерфейсов CAN и RS-485 для дистанционного управления и наглядного отображения
  12. Измерение истинных среднеквадратичных значений
  13. Варианты корпусов для монтажа на двери или на DIN- рейку на задней панели шкафа
  14. Свободно-программируемые выходные реле
  15. Свободно-программируемые дискретные входы

ХАРАКТЕРИСТИКИ

  1. В одной сети могут работать до 16 модулей LS-5 совместно с максимально 32 контроллерами easYgen- 3400/3500.
  2. Фазирование или улавливание синхронизма при разности частот и совпадении напряжений
  3. Полный пакет защит, включая df/dt (по скорости изменения частоты), сдвиг фаз и защита от повышения напряжения фидера в соответствии с новыми требованиями VDE-0126-1-1 для электросетей Германии.
  4. Управление сегментами шин для распределения нагрузки
  5. Буфер событий на 300 записей
  6. Автоматическая синхронизация даты и времени между всеми модулями LS-5 и подключенными контроллерами easYgen-3400/3500.
  7. Возможен "автономный" режим работы LS-5 без контроллеров easYgen-3400/3500.
  8. Наличие предварительно заданных конфигураций для наиболее общих применений (MCB или MCB/GGB)Автоматический и ручной режим работы
  9. Дистанционное управление по шине CAN или через интерфейс RS-485
  10. Возможна подстройка векторных групп при наличии в схеме силового трансформатора
  11. Обнаружение сбоя при отключении/включении выключателя
  12. Режим "Тест" для отсоединения фидеров
  13. Поддержка нескольких языков интерфейса
  14. Функция блокировки клавиатуры
  15. Наличие 8 свободно-программируемых светодиодов у варианта LS-511 для монтажа на задней панели

ТЕХНИЧЕСКИЕ ДАННЫЕ

Источник питания......................... 12/24 В пост.тока (8 - 40 В пост.тока)
Внутреннее потребление........................................ макс.~ 5 Вт (LS-511)
........................................................................... макс.~ 6 Вт (LS-521)
Рабочий диапазон температур............... от -20 до 70 °С / от -4 до 158 °F
Диапазон температур хранения............ от -30 до 85 °С / от -22 до 185 °F
Относительная влажность.................................. 95 %, без конденсации
Напряжение................................................................................ (А/Д)
120 В переменного тока [1] Номинальное (Vrated).. 69/120 В переменного тока
Максимальное (Vmax)............ 86/150 В переменного тока
Номинальное фаза-земля............ 150 В переменного тока
Бросок напряжения (Vsurge)......................... 2,5 кВ
и 480 В переменного тока [4] Номинальное (Vrated).... 277/480 В переменного тока
Максимальное (Vmax).......... 346/600 В переменного тока
Номинальное фаза-земля............ 300 В переменного тока
Бросок напряжения (Vsurge)......................... 4,0 кВ
Точность................................................................................. Класс 1
Линейный (номинальный) диапазон измерения...................... 1.25*Vrated
Измеряемая частота....................................... 50/60 Гц (от 40 до 85 Гц)
Высокоомный вход; сопротивление контура....... [1] 0.498 MQ, [4] 2.0 MQ
Максимальное потребление контура......................................... < 0,15 Вт
Ток (изолированный) Номинальн. (Irated)............... [1] ../1 A или [5] ../5 A
Линейный (номинальный) диапазон измерения............. .... Igen - 3.0*Irated
. I mains/ground - 1.5XI rated
Потребление......................................................................... < 0,15 ВА
Кратковременно допустимый ток (1 с)................... [1] 50* Irated, [5] 10* Irated
Дискретные входы....................................................... изолированные
Номинальное напряжение.............. 12/24 В пост.тока (8 - 40 В пост.тока)
Сопротивление входа................................................ приблиз. 20 кОм

Выходные реле................................ беспотенциальные (сухой контакт)
Материал контакта..................................................................... AgCdO
Нагрузка (GP).................................... переменный ток: 2,00 A при 250 В
пост.ток: 2,00 A при 24 В / 0,36 A при 125 В / 0,18 A при 250 В
Дежурная нагрузка (нагрузка в установившемся режиме) (PD)....................
пост.ток: 1,00 A при 24 В / 0,22 A при 125 В / 0,10 A при 250 В
Корпус (LS-521)                   Монтаж на двери...................... Пластиковый
корпус
Габариты                 ШхВхГ........................................ 219 * 171 * 61 мм
Вырез на двери ШхВ....................................... 186 [+1,1] * 138 [+1,0] мм
Внешние подключения...................... винтовые/втычные клеммы 2,5 mm2
Лицевая панель............................................ изолирующая поверхность
Степень защиты.... Лицевая панель................ IP65 (винтовое крепление)
Лицевая панель....... IP65 (крепление на фиксаторах)
Задняя панель................................................. IP20
Масса изделия................................................................ приблиз. 850 г
Копус (LS-511) Монтаж на задней панели............... Металлический корпус
Габариты                 ШхВхГ........................................ 190 * 167 * 47 мм
Внешние подключения...................... винтовые/втычные клеммы 2,5 mm2
Степень защиты............................................................................. IP20
Масса изделия................................................................ приблиз. 840 г
Испытания на возмущения (СЕ)..в соответствии с рекомендациями EN
Реестры..................................................................................... UL/cUL
Применение на морских судах  (ожидается), остальные по запросу.

ГАБАРИТНЫЕ РАЗМЕРЫ

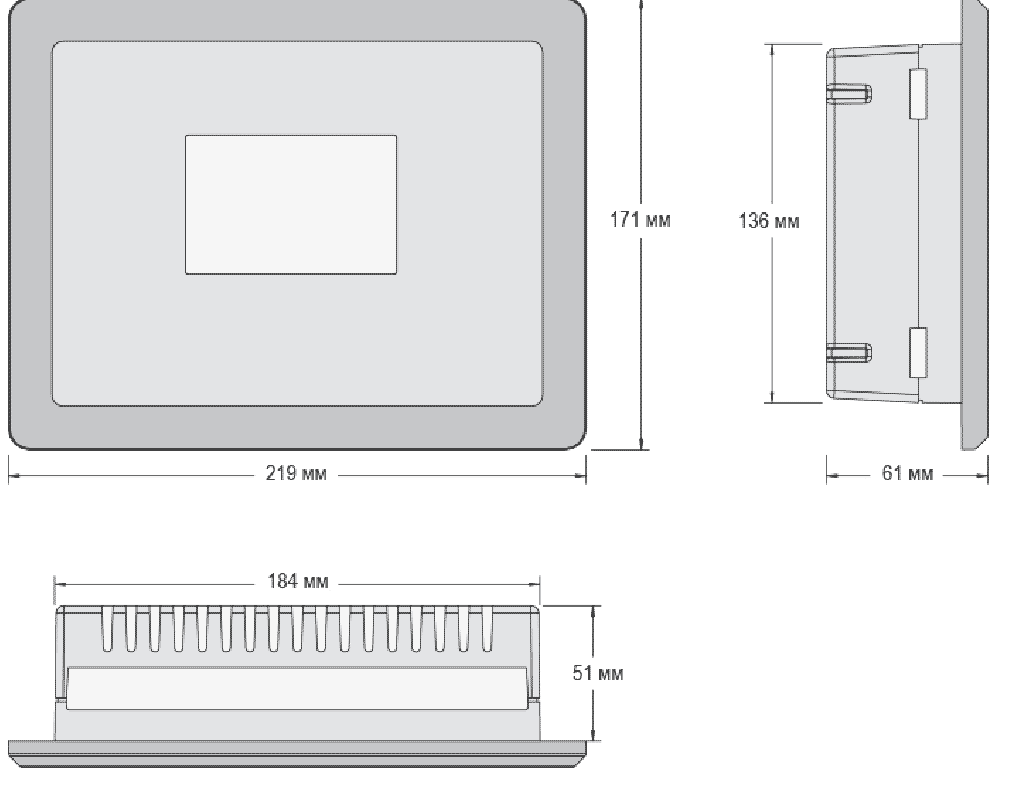

Пластиковый корпус для монтажа на панели
Пластиковый корпус для монтажа на панели

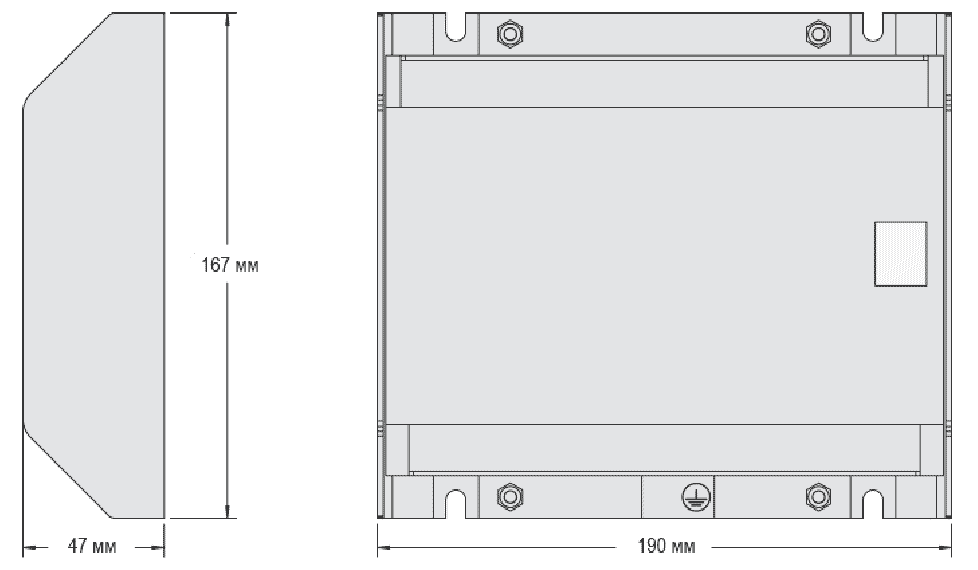

Металлический корпус для монтажа в шкафу
Металлический корпус для монтажа в шкафу

НАЗНАЧЕНИЕ КЛЕММ ТЕРМИНАЛА

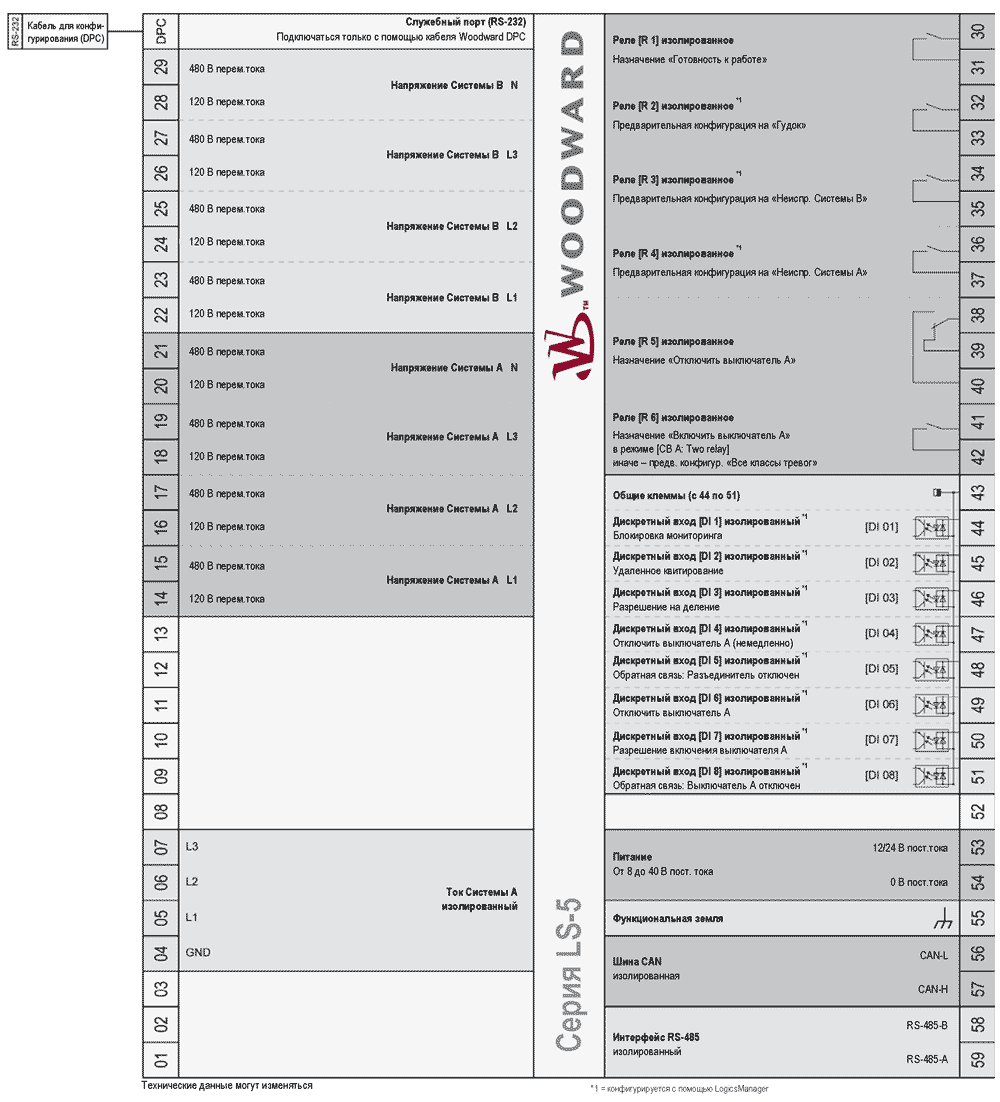

Назначение клемм LS-5
Назначение клемм LS-5

ПРИМЕР ПРИМЕНЕНИЯ LS-5

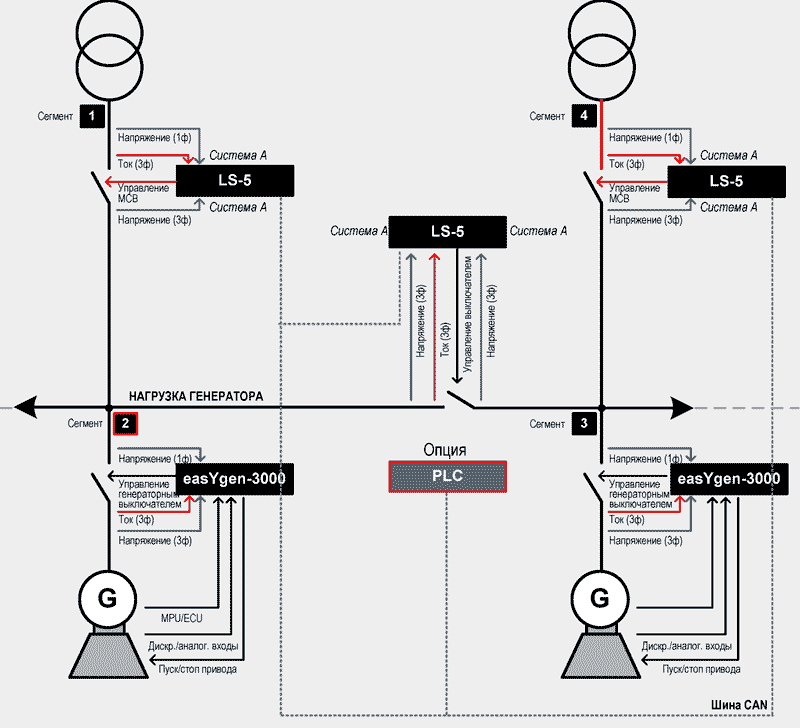

ПРИМЕР ПРИМЕНЕНИЯ
ОБЗОР ФУНКЦИОНАЛЬНЫХ ВОЗМОЖНОСТЕЙ



LS-511

LS-521

Ввод/вывод





Дисплей

Нет

Да

Конфигурируемые СИД на лицевой панели

Да

Нет

Измерение напряжения Системы А

3 фазы + нейтраль

3 фазы + нейтраль

Измерение напряжения Системы В

3 фазы + нейтраль

3 фазы + нейтраль

Измерение тока Системы А

3 фазы

3 фазы

Дискретные входы

8

8

Выходные реле

6

6

Интерфейс DPC

1

1

Интерфейс CAN

1

1

Интерфейс RS-485

1

1

Управление





Автоматический и ручной режимы работы

S



Синхронизация включения выключателя (улавливание синхронизма/фазирование)

S

Y

Выравнивание векторных групп для синхронизации

S

Y

Настраиваемый режим включения при отключенной шине

S

S

ИЧМ





Конфигурирование через ИЧМ и ПК

S

Y

Регистратор событий с часами реального времени (встроенная батарея питания)

S

S

Синхронизация даты и времени между устройствами LS-5 и easYgen-3400/3500-P1

S

S

Защиты





Защита от повышения/понижения напряжения (59/27)

S

S

Защита от повышения/понижения частоты (81O/U)

S

S

Контроль симметрии напряжений (47)

S

S

Сдвиг фаз (78)

S

Y

Скорость изменения частоты df/dt (81)

S

S

Контроль повышения напряжения фидера (в соотв. с VDE-0126-1-1)

S

S

Мониторинг





Контроль включения/отключения выключателя

S

Y

Контроль превышения интервала ожидания синхронизации

S

S

Счетчик





Счетчик включений выключателя

S

S

Реестры/аттестация





UL/cUL

S

S

Маркировка СЕ

S

S

Номера по каталогу





LS-511 (1A / 5A)

8440-1951 / 8440-1946

---

LS-521 (1A / 5A)

-

8440-1952 / 8440-1947

Набор для монтажа на DIN-рейку для LS-511

8923-1746

-

Кабель DPC

5417-557

Преобразователь USB-UART последовательный

5417-1251
