Трансформаторы ОСМ 0,63-4,0 УЗ мощностью 0,063 - 4 кВА напряжением первичной обмотки от 220 до 660 В, вторичных обмоток от 12 до 260 В , производства ОАО «Кентауский трансформаторный завод», предназначены для питания цепей управления, местного освещения, сигнализации и автоматики.
Структура условного обозначения трансформаторов ОСМ:
О - однофазный
С - сухой
М - многоцелевого назначения
X - номинальная мощность, кВА
УЗ - климатическое исполнение и категория размещения
Трансформаторы соответствуют требованиям ГОСТ 19294-84.
Виды климатического исполнения - УЗ, УХЛЗ и ТЗ по ГОСТ 15150.
Рассчитаны на установку в закрытых помещениях.
Высота над уровнем моря не более - 1000 м.
Исполнение трансформаторов по условиям работы на месте работы - встраиваемые.
Трансформаторы мощностью 1,6; 2,5 и 4,0 кВ А устанавливаются на горизонтальной плоскости, а мощностью до 1,0 кВА включительно
- как на горизонтальной, так и на вертикальной плоскостях. По способу защиты от поражения электрическим током трансформаторы относятся к классу I по ГОСТ 12.2.007.0-75 и имеют степень защиты IP00 по ГОСТ 14254-96. По согласованию между заказчиком и изготовителем трансформаторы могут выполняться со степенью защиты контактных зажимов IP20. Общий вид, габаритные и установочные размеры, характеристики массы трансформатора приведены на рисунке 1 и 2. и в таблице 1 и 2.
Основные технические характеристики трансформаторов и группа соединений трансформаторов
Двух обмоточный трансформатор с ответвлениями на вторичной обмотке
Таблица 1.
Тип трансформатора | Номинальная мощность вторичной обмотки, кВА | Напряжение короткого замыкания, % | Ток холостого хода, % | Номинальное напряжение обмоток, В | Схема и Группа соединений обмоток | |
первичной, | вторичной, | |||||
ОСМ-0,063 | 0,063 | 15,6 | 31,2 | 220, 380, 660 | 12; 14;24;29; 42;56; 110; 130;220;260 | 1/1-0 |
ОСМ-0,100 | 0,100 | 10,8 | ||||
ОСМ-0,160 | 0,160 | 8,4 | 29,9 | |||
ОСМ-0,250 | 0,250 | 6,6 | 28,6 | 24;29; 42;56; 110; 130;220;260 | ||
ОСМ-0,400 | 0,400 | 5,4 | 26,0 | |||
ОСМ-0,630 | 0,630 | 4,8 | 24,7 | 24;42; 110;220 | ||
ОСМ-1,000 | 1,000 | 4,2 | 23,4 | 42;110;220 | ||
ОСМ-1,600 | 1,600 | 3,6 | 15,6 | 110;220;380 | ||
ОСМ-2,500 | 2,500 | 3,36 | ||||
ОСМ-4,000 | 4,000 | 3,0 | 10,4 | |||
Таблица 2.
Тип трансформатора | Рис. | размеры в мм. | масса, кг | ||||||
А | В | b | D | F | Н | L | |||
ОСМ-0,063 | 1 | 70 | 78 | 49 | 55 | 88 | 90 | 88 | 1.8 |
ОСМ-0,100 | 2.1 | ||||||||
ОСМ-0,160 | 106 | 95 | 60 | 64 | 120 | 140 | 104 | 2.7 | |
ОСМ-0,250 | 3.5 | ||||||||
ОСМ-0,400 | 110 | 147 | 105 | 107 | 137 | 176 | 162 | 4.3 | |
ОСМ-0,630 | 5.9 | ||||||||
ОСМ-1,000 | 6.4 | ||||||||
ОСМ-1,600 | 2 | 106 | 250 | 200 | 180 | 160 | 217 | 246 | 18.7 |
ОСМ-2,500 | 27.3 | ||||||||
ОСМ-4,000 | 29.2 | ||||||||
По заказу потребителей завод может изготовить трансформаторы с отличающимися от приведенных параметрами любого конструктивного исполнения.

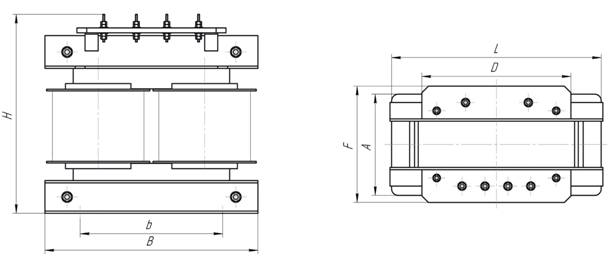

Габаритные размеры трансформатора ОСМ
