11. ВЫБОР СЕЧЕНИЙ ПРОВОДНИКОВ ПО ЭКОНОМИЧЕСКОЙ ПЛОТНОСТИ ТОКА
Правилами устройств электроустановок установлены экономические плотности тока, по которым должны выбираться сечения проводов и кабелей.
Сечение проводника по условию экономической плотности тока определяется по формуле
(33)
где /—расчетный ток линии, А; /э — экономическая плотность тока, А/мм2.
Экономическая плотность тока для проводов, шин и, кабелей приведена в табл. П-15.
Экономическая плотность тока зависит от значении продолжительности использования максимума нагрузки.
Продолжительность использования максимума нагрузки. С течением времени нагрузка сети не остается постоянной. Например, осветительная нагрузка достигает максимальной величины вечером, ночью она уменьшается, утром в зимний день вновь увеличивается (утренний максимум обычно ниже вечернего), днем нагрузка снова уменьшается. Суточный график нагрузки меняется по сезонам года. Продолжительностью использования максимума нагрузки данного участка сети называется такое число часов, в течение которого при неизменной нагрузке, равной максимальной для этого участка, потребление электрической энергии в нем было бы равно действительному годовому потреблению. Чем равномерней график нагрузки, тем выше продолжительность использования максимума нагрузки. Если бы нагрузка сохранялась неизменной, продолжительность использования максимума равнялась бы 8 760 ч в году. Чем больше продолжительность использования максимума, тем меньше экономическая плотность тока (см. табл. П-15).
Средние значения числа часов использования максимальной нагрузки приведены в табл. П-16.
При определении сечения по экономической плотности расчетный ток линии должен приниматься из условий нормальной работы линии, увеличение нагрузки линии при аварийных режимах не должно учитываться.
Следует иметь в виду, что при определении экономического сечения по формуле (33) сечение округляется до ближайшего сечения как в сторону увеличения, так и з сторону уменьшения.
1\ указанной в табл. П-15 величине экономической плотности тока вносится поправка в следующих случаях:

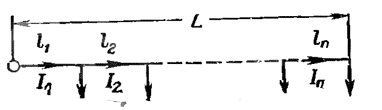

Рис. 10. Схема линии с одинаковым сечением проводов и различными нагрузками участков.
А. При максимуме нагрузки в ночное время экономическая плотность тока должна повышаться на 40% (поправочный коэффициент /Су=1,4).
Б. Для изолированных проводов сечением (6 мм2 и
менее экономическая плотность тока также увеличивается на 40% (Лу=1,4).

В. Для линий с одинаковым сечением проводов по всей длине, но с различными нагрузками на отдельных участках (рис. 10) экономическая плотность тока для начального участка увеличивается по сравнению с величинами, указанными в табл. П 15, и поправочный коэффициент определяется по формуле
(34)
где 7ij U, ..., /„ — токовые нагрузки отдельных участков линии, А (рис. 1С); li, k, ..., 1п — длины тех же участков линии, км, L — полная длина линии, км, п — число участков линии
Если коэффициент мощности для всех участков линии одинаков, то в формулу (34) для определения поправочного коэффициента можно подставлять вместо токов значения активных нагрузок Pi, Рг, ..., Рп.
Проверке по экономической плотности тока не подлежат:
Сети промышленных предприятий и сооружений напряжением до 1 000 В при использовании максимума нагрузки предприятия до В 01)0—5 000 ч.
Б. Все ответвления к отдельным электроприемникам напряжением до 1 000 В.
Осветительные сети на промышленных предприятиях, в жилых и общественных зданиях, проверенные по потере напряжения.
Сети временных сооружений, а также устройств с малым сроком службы (3—5 лет)
Д. Сборные шины.
