Приложение В

(справочное)

ВЗАИМОСВЯЗЬ МЕЖДУ ТЕМПЕРАТУРОЙ, ОТНОСИТЕЛЬНОЙ ВЛАЖНОСТЬЮ И АБСОЛЮТНОЙ ВЛАЖНОСТЬЮ ВОЗДУХА*

_________
* В России классы внешних климатических условий регламентируются ГОСТ 15150.
Приложение содержит климатограммы для каждого класса условий, демонстрирующих взаимозависимость между температурой, абсолютной и относительной влажностью воздуха в координатах кривой абсолютной влажности и линиями температуры и относительной влажности.
Что касается температуры воздуха, климатограммы демонстрируют возможные максимальные температурные различия в местах размещения, определяемых конкретным классом.
Что касается влажности, климатограммы содержат только совокупность значений относительной влажности в сочетании с каждым значением температур, имеющимися в диапазонах, принадлежащих данному классу. Взаимозависимость как температуры, так и влажности определяется значениями абсолютной влажности, имеющимися в диапазонах данного класса.
Как уже указывалось в примечаниях к таблице 1 (321.3), предельные значения, к примеру, высокой температуры и высокой относительной влажности, установленных для класса, обычно не встречаются в сочетании друг с другом. Обычно верхнее значение температуры воздуха сочетается с меньшими значениями относительной влажности.
Исключения из этого правила можно встретить для классов АВ1, АВ2, где каждое значение установленной относительной влажности в соответствующих пределах может сочетаться с верхним значением температуры воздуха. Этот факт должен рассматриваться в сочетании со сравнительно низким значением высокой абсолютной влажности для предельного значения высокой температуры воздуха для этих классов.
Для пояснения ситуации в приведенной ниже таблице для каждого класса приведены значения наибольшего значения температуры воздуха, которые могут иметь место, а также наибольшие значения относительной влажности воздуха для данного класса. При более высоком, чем приведено в таблице 1 значении температуры относительная влажность будет ниже, т.е. ниже предельного значения класса.


Код класса

Предельное значение относительной влажности воздуха, %

Наибольшее значение температуры воздуха, °С, ограниченное предельным значением относительной влажности воздуха

АВ1

100

+5

АВ2

100

+5

АВ3

100

+5

АВ4

95

+31

АВ5

85

+28

АВ6

100

+33

АВ7

100

+27

АВ8

100

+33

Промежуточное значение относительной влажности воздуха при определенном значения температуры воздуха в пределах температурного диапазона класса может быть определено как точка, где кривая постоянной абсолютной влажности воздуха пересекается с прямыми линиями температуры и относительной влажности воздуха соответственно.
Пример
Должно быть выбрано изделие для условий установки, определяемой классом АВ6. Для нахождения относительной влажности, которую изделие должно выдержать, к примеру, при 40°С, следует двигаться по вертикальной линии для температуры 40°С на климатограмме для класса АВ6 до точки, где эта линия встретится с кривой для 35 г/м3 абсолютной влажности воздуха, которая является предельным значением высокой абсолютной влажности для этого класса. Прочертив горизонтальную линию от этой точки до шкалы относительной влажности воздуха, получим значение 67% относительной влажности воздуха.
Применяя этот метод, можно найти любую другую комбинацию внутри пределов класса, к примеру, для класса АВ6 при установленной для него предельном значении высокой температуры воздуха 60°С получаем значение относительной влажности 27%.
Абсолютная влажность воздуха, г/м3

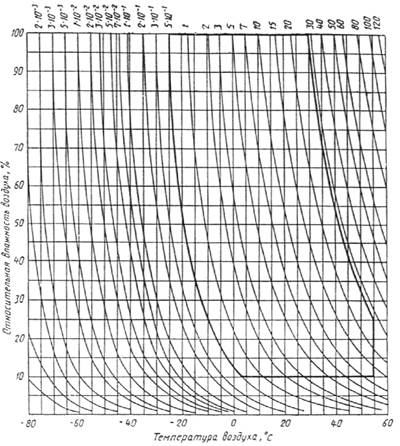

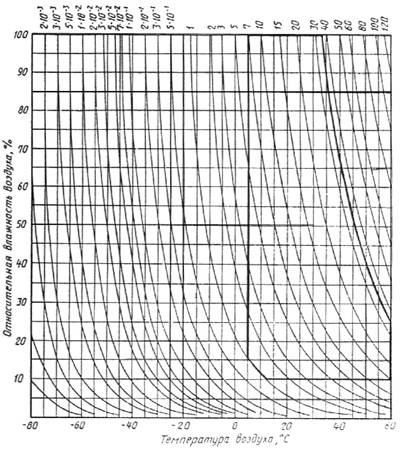

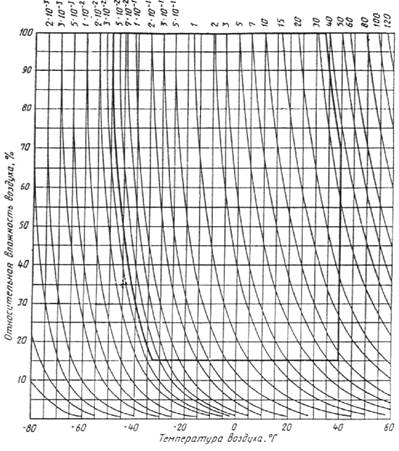

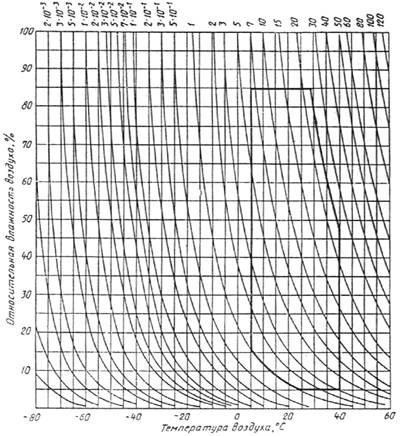

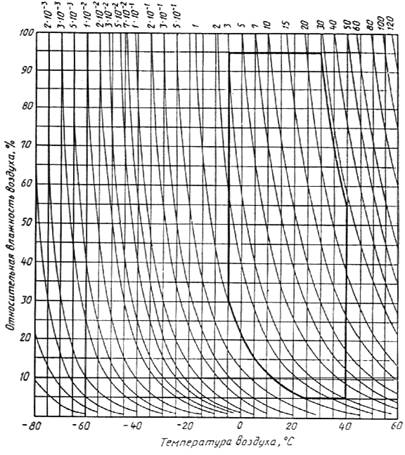

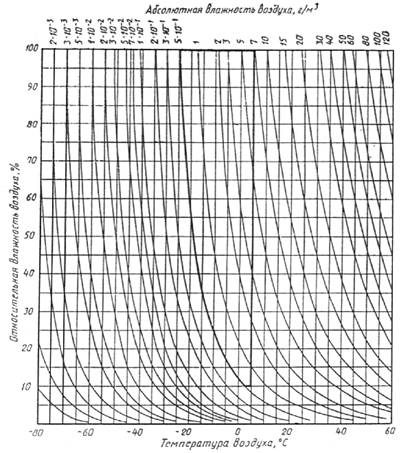

Климатограмма зависимости относительной и абсолютной влажности воздуха от температуры

Климатограмма зависимости относительной и абсолютной влажности воздуха от температуры
Класс АВ1







Абсолютная влажность воздуха, г/м3
Климатограмма зависимости относительной и абсолютной влажности воздуха от температуры

Климатограмма зависимости относительной и абсолютной влажности воздуха от температуры
Класс АВ2

Абсолютная влажность воздуха, г/м3



Климатограмма зависимости относительной и абсолютной влажности воздуха от температуры
Класс АВ3

Абсолютная влажность воздуха, г/м3

Климатограмма зависимости относительной и абсолютной влажности воздуха от температуры
Класс АВ4



Абсолютная влажность воздуха, г/м3

Климатограмма зависимости относительной и абсолютной влажности воздуха от температуры
Класс АВ5

Абсолютная влажность воздуха, г/м3

Климатограмма зависимости относительной и абсолютной влажности воздуха от температуры
Класс АВ6

Абсолютная влажность воздуха, г/м3

Климатограмма зависимости относительной и абсолютной влажности воздуха от температуры
Класс АВ7

Абсолютная влажность воздуха, г/м3

Климатограмма зависимости относительной и абсолютной влажности воздуха от температуры
Класс АВ8
