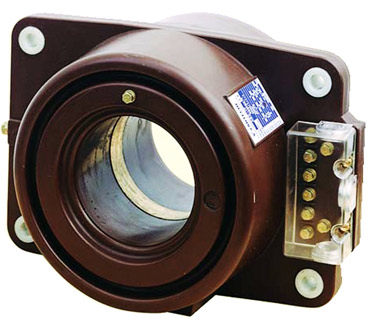

Трансформатор тока ТШЛП-10 шинный

Назначение и область применения

Трансформатор тока ТШЛП-10 шинный, предназначен для передачи сигнала измерительной информации приборам измерения, защиты, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц класса напряжения 10 кВ.
Трансформатор применяется для встраивания в комплектные распределительные устройства внутренней установки.

Трансформаторы изготавливаются разных конструктивных вариантов в климатическом исполнении «У» или «Т», категории размещения 3 или 2 по ГОСТ 15150.
Трансформаторы могут поставляться с защитной крышкой для пломбирования вторичных выводов от несанкционированного подключения.

Технические параметры ТШЛП-10


Наименование параметра

Значение

Номинальное напряжение, кВ

10

Номинальный первичный ток, А

1000-3000

Номинальный вторичный ток, А

5

Количество вторичных обмоток

2 или 3 или 4

Номинальная вторичная нагрузка с коэффициентом мощности cosq>2=0,8, В-А: обмотки для измерения обмотки для защиты

20; 30 30

Класс точности обмотки: для измерения для защиты

0,2S; 0,2; 0,5S; 0,5 10Р

Ток трехсекундной термической стойкости, кА

31,5

Номинальная предельная кратность обмотки для защиты

10-20

Номинальный коэффициент безопасности приборов обмотки для измерения

6-14

В соответствии с заказом могут поставляться трансформаторы тока с другими техническими параметрами, отличающимися от типовых.

Габаритные и установочные размеры

Номинальный первичный ток, А

Тип исполнения

Размеры, мм

Рис.

Масса, кг не менее

А

В

1000,1500.2000,3000

ТШЛП-10

38

206

1

26

1000,1500,2000,3000

ТШЛП-10-1

70

238

2

31

1000,1500.2000,3000

ТШЛП-10-2

130

298

3

43

Трансформатор тока ТШЛП-10 габариты
