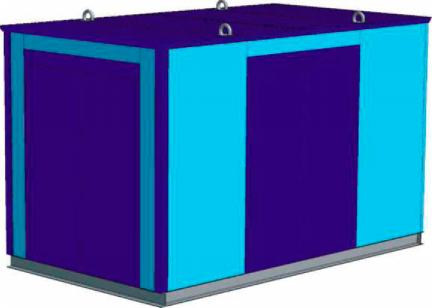

КОНТЕЙНЕРНЫЕ ТРАНСФОРМАТОРНЫЕ ПОДСТАНЦИИ НАРУЖНОЙ УСТАНОВКИ МОЩНОСТЬЮ ОТ 63 Д0 1000 КВА ПРОХОДНЫЕ, ВОЗДУШНЫЕ(КАБЕЛЬНЫЕ), НА НАПРЯЖЕНИЕ 10(6) КВ
КТП-ПК-63...1000/10(6)/0,4
Декларация о соответствии
РОСС RU. АИ 18.Д 02305
ГОСТ 14695-80, ТУ 3412-027-00109719-2007
ТИП - ПРОХОДНЫЕ КАБЕЛЬНЫЕ НАЗНАЧЕНИЕ, ОБЛАСТЬ ПРИМЕНЕНИЯ.
КТП-ПК-63...1000/10(6)/0,4, производства Курганского электромеханического завода, предназначены для приема, трансформирования и распределения электроэнергии переменного трехфазного тока промышленной частоты. Применяются в наружных установках для электроснабжения сельскохозяйственных, промышленных, коммунальных объектов в кольцевых схемах распределительных сетей.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
НАИМЕНОВАНИЕ | ЗНАЧЕНИЕ |
Мощность силового трансформатора, кВА | 63...100; 160; 250; 400; 630;1000 |
Номинальное напряжение на стороне высокого напряжения(ВН), кВ | 6;10 |
Номинальное напряжение на стороне низкого напряжения (НН), кВ | 0,4 |
Ток электрической стойкости на стороне ВН, кА | 51 |
Ток термической стойкости на стороне ВН, кА | 20 |
Исполнение по вводу ВН | Кабельный, воздушный |
Исполнение по выводу НН | Кабельный, воздушный |
Степень защиты по ГОСТ 14254 | Ip33 |
Количество отходящих линий, не более, мм в транспортном состоянии | 5(10)* |

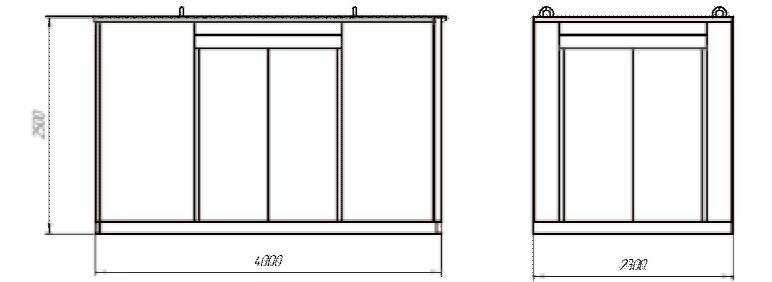

Габаритные размеры, не более, мм в транспортном состоянии | 4000x2300x2500 |
Масса, не более, кг | 1400 |
*- По заказу потребителя количество отходящих кабельных линий с автоматическими выключателями может быть увеличено до 12
ЭЛЕКТРИЧЕСКАЯ СХЕМА И ПЕРЕЧЕНЬ АППАРАТУРЫ КТП ПВ(К) КОНТЕЙНЕРНОГО ТИПА | |||
№ШП | ПОЗ. ОБОЗНАЧЕНИЕ | НАИМЕНОВАНИЕ | КОЛИЧЕСТВО |
1 | QW1, Qw2 | Выключатели нагрузки 10(6)кВ | 2 |
2 | QSG | Разъединитель РВЗ-10(6)кВ | 1 |
3 | FV1-FV3 | Разрядник вентильный или ОПН 10(6)кВ* | 3 |
4 | FV4-FV6 | Разрядник вентильный или ОПН 0,4кВ | 3 |
5 | FU1-FU3 | Предохранитель ПКТ 10(6)кВ | 3 |
6 | Q1 QF1-QF3 | Разъединитель 0,4 кВ (вводной автоматический выключатель) Выключатель автоматический 16А | 1 |
8 9 | QF4-QF6 / ТА1-ТАЗ | Выключатель автоматический 10А Трансформатор тока | 3 3 |
10 | SA1, Sa4 | Переключатель 380В/10А | 2 |
11 | SA2, Sa3 | Выключатель 380В/16А | 2 |
12 | PI, PR | Счетчик электрической энергии | 1-2 |
13 | EK | Резистор подогрева | 2 |
14 | BL, KL | Фотореле | 1 |
15 | KM | Пускатель магнитный ПМ | 1 |
16 | HL | Патрон потолочный Е27 | 1 |
17 | PV | Вольтметр 0-500В | 1 |
18 | XS | Розетка штепсельная 36В | 1 |
19 | TV | Трансформатор понижающий 220/36В | 1 |
20 | QF | Выключатель автоматический (или рубильник с предохранителями) | 10(5) |
21 | T | Силовой трансформатор** | 1 |
*- Разрядник вентильный или ОПН(Ю) 6 для комплектных подстанций с кабельным вводом поставляется по заказу потребителя. ** - Силовой трансформатор в комплекте поставки не предусматривается, поставляется по заказу потребителя.
