ПРОХОДНЫЕ ТРАНСФОРМАТОРНЫЕ ПОДСТАНЦИИ НАРУЖНОЙ УСТАНОВКИ МОЩНОСТЬЮ ОТ 25 ДО 1000 КВА, ВОЗДУШНЫЕ (КАБЕЛЬНЫЕ) НА НАПРЯЖЕНИЕ 10(6) КВ
КТП-ПВ(К)-25...1000/10(6)/0,4 Декларация о соответствии РОСС RU. АИ 18д 02305
ГОСТ 14695-80, ТУ 3412-027-00109719-2007
ТИП - ПРОХОДНЫЕ, ВОЗДУШНЫЕ (КАБЕЛЬНЫЕ), КИОСКОВЫЕ
НАЗНАЧЕНИЕ, ОБЛАСТЬ ПРИМЕНЕНИЯ.

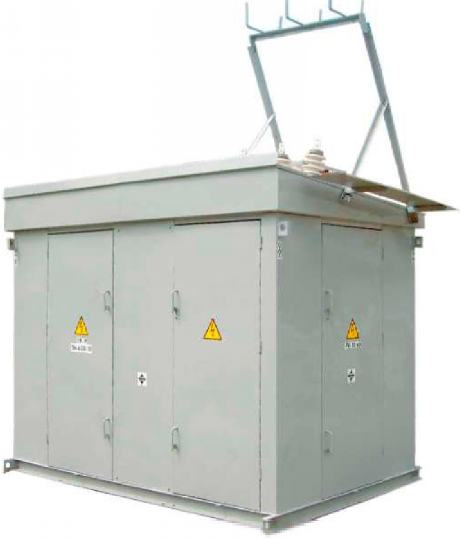

КТП ПВ-25..,1000/10(6)/0,4
КТП-ПВ(К)-25...1000/10(6)/0,4, производства Курганского электромеханического завода, предназначены для приема, трансформирования и распределения электроэнергии переменного трехфазного тока промышленной частоты. Применяются в наружных установках для электроснабжения сельскохозяйственных, промышленных, коммунальных объектов в кольцевых схемах распределительных сетей.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
НАИМЕНОВАНИЕ | ЗНАЧЕНИЕ |
Мощность силового трансформатора, кВА | 25...100; 160; 250; 400; 630;1000 |
Номинальное напряжение на стороне высокого напряжения(ВН), кВ | 6;10 |
Номинальное напряжение на стороне низкого напряжения (НН), кВ | 0,4 |
Ток электрической стойкости на стороне ВН, кА | 51 |
Ток термической стойкости на стороне ВН, кА | 20 |
Исполнение по вводу ВН | Кабельный, воздушный |
Исполнение по выводу НН | Кабельный, воздушный |
Степень защиты по ГОСТ 14254 | __ |
Количество отходящих линий, не более, мм в транспортном состоянии | 5(10)* |

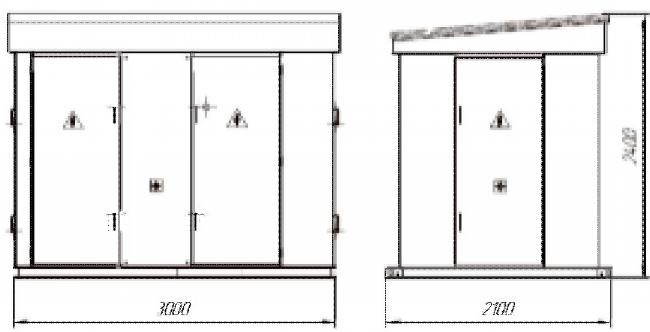

Габаритные размеры, не более, мм в транспортном состоянии | 3000x2100x2400 |
Масса, не более, кг | 1400 |
*- По заказу потребителя количество отходящих кабельных линий с автоматическими выключателями может быть увеличено до 12.
КТП ПК-25...1000/10(6)/0,4

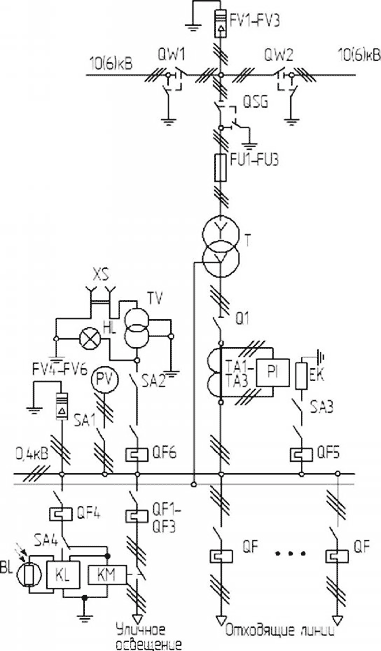

ЭЛЕКТРИЧЕСКАЯ СХЕМА И ПЕРЕЧЕНЬ АППАРАТУРЫ КТП-ПВ(К) ПРОХОДНОГО ТИПА С ВОЗДУШНЫМ (КАБЕЛЬНЫМ)ВВОДОМ
N® П/П | ПОЗ. ОБОЗНАЧЕНИЕ | НАИМЕНОВАНИЕ | КОЛИЧЕСТВО |
1 | Qw1, QW2 | Выключатели нагрузки 10(6)кВ | 2 |
2 | QSG | Разъединитель РВЗ-10(6)кВ | 1 |
3 | FV1-FV3 | Разрядник вентильный или ОПН 10(6)кВ | 3 |
4 | FV4-FV6 | Разрядник вентильный или ОПН 0,4кВ | 3 |
5 | FU1-FU3 | Предохранитель ПКТ 10(6)кВ * | 3 |
6 | Q1 | Разъединитель РЕ19-41 (1000А) 0,4 кВ (РЕ 19-43) | 1 |
7 | QF1-QF3 | Выключатель автоматический 16А | 3 |
8 | QF4-QF6 | Выключатель автоматический 10А | 3 |
9 | ТА1-ТАЗ | Трансформатор тока | 3 |
10 | SA1.SA4 | Переключатель 380В/10А | 2 |
11 | SA2, SA3 | Выключатель 380В/16А | 2 |
12 | PI, PR | Счетчик электрической энергии | 1-2 |
13 | ЕК | Резистор подогрева | 2 |
14 | BL, KL | Фотореле | 1 |
15 | KM | Пускатель магнитный ПМ | 1 |
16 | HL | Патрон потолочный Е27 | 1 |
17 | PV | Вольтметр 0-500В | 1 |
18 | XS | Розетка штепсельная 36В | 1 |
19 | TV | Трансформатор понижающий 220/36В | 1 |
20 | QF | Выключатель автоматический (или рубильник с предохранителями) | 10 (5) |
21 | T | Силовой трансформатор" | 1 |
*- Разрядник вентильный или ОПН(Ю) 6 для комплектных подстанций с кабельным вводом поставляется по заказу потребителя. ** - Силовой трансформатор в комплекте поставки не предусматривается, поставляется по заказу потребителя. По отдельному заказу возможно выполнить учет электрической энергии на отходящих фидерах.
№ | Наименование, характеристика, назначение | Стандартная комплектация | Заказчика | |||||||||||
1 | Мощность подстанции, кВа | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 |
|
|
| |
2 | Номинальное напряжение сети ВН, кВ ( 6 или 10 ) | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
|
|
| |
3 |
| в/в | в/в | в/в | в/в | В/В | В/В (К/К) | в/в (К/К) | в/в | в/в |
|
|
| |
4 | Климатическое исполнение ( У1 илиУХП1 ) | У1 | У1 | У1 | У1 |
| У1 | У1 | У1 | У |
|
|
| |
РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО ВЫСШЕГО HAПРЯЖЕНИЯ КАЖДОЙ СЕКЦИИ ( РУВН) | ||||||||||||||
5 | Ввод Ввод | № 1 - выключатель нагрузки ВНР-10/630 | Да | Да | Да | Да | Да | Да | Да | Да | Да |
|
|
|
№2- выключатель нагрузки ВНР-10/630 | Да | Да | Да | Да | Да | Да | Да | Да | Да |
|
|
| ||
Трансформаторный ввод - разъединитель РВЗ-10/400 | Да | Да | Да | Да | Да | Да | Да | Да | Да |
|
|
| ||
6 | Номинальный ток плавких вставок предохранителей ВН | 5 | 8 | 10 | 16 | 20 | 31,5 | 50 | 80 | 100 |
|
|
| |
7 | Комплект разрядников РВО (Р) или ограничителей ОПН(О), на10(6)кВ* | Р (нет) | Р (нет) | Р (нет) | Р (нет) | Р (нет) | Р (нет) | Р(нет) | Р(нет) | Р(нет) |
|
|
| |
8 | Трансформатор силовой масляный ( TU или ТМГ) | поставляется по заказу потребителя |
|
|
| |||||||||
РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО НИЗШЕГО НАПРЯЖЕНИЯ КАЖДОЙ СЕКЦИИ ( РУНН) | ||||||||||||||
9 | Вводной коммутационный аппарат ( разъединитель РЕ или автоматический выключатель серии ВА или выключатель - разъединитель BP | |||||||||||||
9.1 | Разъединитель РЕИ 9-41 ( на 1000 А) | Да | Да | Да | Да | Да | Да | Да | Да | РЕ |
|
|
| |
9.2 | Выключатель автоматический серии ВА ( до 1000 А) | Нет | Нет | Нет | Нет | Нет | Нет | Нет | Нет | Нет |
|
|
| |
9.3 | Выключатель - разъединитель типа ВР-32 или RBK ( до 630 А) | Нет | Нет | Нет | Нет | Нет | Нет | Нет | Нет | Нет |
|
|
| |
|
| |||||||||||||
|
| |||||||||||||
|
|
|
| |||||||||||
10 | 10.1 |
|
|
| ||||||||||
16 А | 1 |
|
|
|
|
|
|
|
|
|
| |||
25 А | 1 | 1 |
|
|
|
|
|
|
|
|
| |||
40 А |
| 11 |
|
|
|
|
|
|
|
|
| |||
63 А |
| 1 | 1 |
|
|
|
|
|
|
|
| |||
80 А |
|
|
| 1 |
|
|
|
|
|
|
| |||
100 А |
|
| 1 |
|
| 2 | 1 |
|
|
|
| |||
160 А |
|
|
| 1 | 1 |
|
|
|
|
|
| |||
200 А |
|
|
|
|
| 1 | 2 |
|
|
|
| |||
250 А |
|
|
|
| 1 | 1 | 2 | 1 |
|
|
| |||
320 А |
|
|
|
|
|
|
| 3 |
|
|
| |||
Возможна установка автоматических выключателей на 400 А, 630 А, 1000 А (в Прим.) |
| Заказчика указать их номинал и количество) | ||||||||||||
10.2 | Рубильники РПСс номинальным током (до 5 шт.) Примечание: | Возмо) | кна установка рубильников RBK в количестве до 10 шт. | |||||||||||
РПС-1 100 А | Нет | Нет | Нет | Нет | Нет | Нет | Нет | Нет | Нет |
|
|
| ||
РПС-2 250 А | Нет | Нет | Нет | Нет | Нет | Нет | Нет | Нет | Нет |
|
|
| ||
РПС-4 400 А | Нет | Нет | Нет | Нет | Нет | Нет | Нет | Нет | Нет |
|
|
| ||
11 | Комплект разрядников РВН (Р) или ограничителей ОПН (О), на 0,4 кВ * | Р | Р | Р | Р | Р | Р | Р | Р | Р |
|
|
| |
12 | Учет электроэнергии (А - активный, р - реактивный, АР - полный) марка сч В стандартной комплектации устанавливаются | 1ливаюп | должна выть у я электродный А А | казана | Заказчи марки | ком в г | римеча |
| <еском | задании |
| |||
12.1 | Общий учет | А | А | А | А | А | А | А |
|
|
| |||
12.2 | Учет по фидерам | Нет | Нет | Нет | Нет | Нет | Нет | Нет | Нет | Нет |
|
|
| |
13 | Линия уличного освещения, 3x16 А | Да | Да | Да | Да | Да | Да | Да | Да | Да |
|
|
| |
14 | Приборы контроля нап | ряжени |
| |||||||||||
14.1 | Вольтметр (с переключением по фазам) | Да | Да | № | Да | Да | Да | Да | Да | Да |
|
|
| |
14.2 | Амперметры (3 шт.) | Нет | Нет | Нет | Нет | Нет | Нет | Нет | Нет | Нет |
|
|
| |
15 | Тамбур для обслуживания РУ НН | Нет | Нет Нет | Нет | Нет | Нет | Нет | Нет | Нет |
|
|
| ||
16 | Салазки | Нет | Нет Нет | Нет | Нет | Нет | Нет | Нет | Нет |
|
|
| ||
17 | Установка компенсации реактивной мощности (КРМ) | Нет | Нет Нет | Нет | Нет | Нет | Нет | Нет | Нет |
|
|
| ||
18 | Количество заказываемых КТП |
|
|
| ||||||||||
*- Комплект разрядников РВН(Р) или ограничителей 0ПН(0), на 10(6) кВ для комплектных подстанций с кабельным вводом поставляются по заказу потребителя
