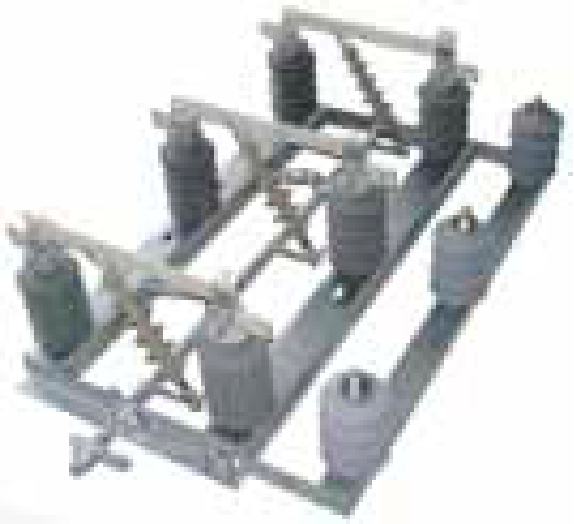

GW *- 12/24/40.5-630-20 (25) - разъединители наружной установки, от китайской компании HEAG, предназначены для включения и отключения обесточенных участков электрической цепи с номинальным напряжением 10 кВ, 20 кВ или 35 кВ и частотой переменного тока 50 и 60 Гц. Вариант в специальном исполнении может использоваться в серьезной зоне загрязнения.
Окружающие условия
Высота: <3000м;
Температура окружающей среды:-30 °С-+40 °С;
Скорость ветра: <35 м / с;
Загрязнение воздуха: IV;
Землетрясение интенсивностью: <8 градусов;
Толщина льда: <10 мм.

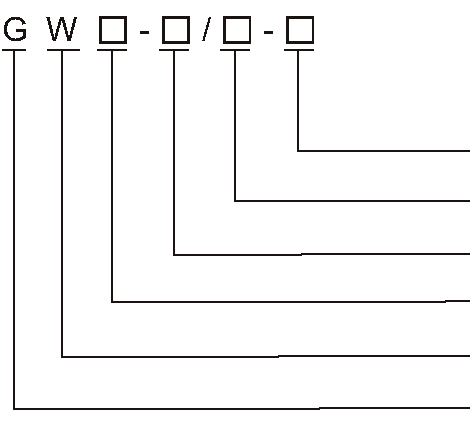

Структура обозначения разъединителя
Номинальный ток (кА)
Номинальный ток (А)
Номинальное напряжение (кВ)
Дизайн серийный номер
На открытом воздухе
Выключатель
Модель
Технические характеристики GW *- 12/24/40.5-630-20 (25)
№. | Элемент | Единица | Данные | |||
1 | Номинальное напряжение, кВ | кВ | 10, 20, 35 | |||
1а | Максимальное рабочее напряжение | кВ | 12, 24, 40.5 | |||
2 | Номинальный ток | A | 630, 1000, 1250 | |||
3 | Номинальная промышленная частота | Гц | 50/60 | |||
4 | Номинальное пиковый выдерживаемый ток | kA | 50, 63 | |||
5 | Номинальный кратковременный выдерживаемый ток | kA | 20, 25 | |||
6 | Номинальная продолжительность кратковременного выдерживаемого тока | s | 4 | |||
7 | Сопротивление основной цепи | мкОм | 12kV=S80 | 24kV=S90 | 40.5kVs=100 | |
8 | 1 минута (сухое) выдерживаемое напряжение промышленной частоты | фаза к фазе фазы к земле через открытые контакты | кВ | 42/48 | 50/60 | 95/115 |
9 | 1 минута (влажное) выдерживаемое напряжение промышленной частоты |
|
| 34 | 50 | 85 |
10 | выдерживаемое напряжение грозового импульса (пик) |
|
| 75/85 | 125/145 | 185/215 |
11 | Циклов коммутации |
| цикл | 2000 | ||
Габариты разъединителей (мм)
Модель | Габариты (мм) | ||||
| B | C | D | E | F |
GW*-12/630-20 | 400 | 1000 | 1200 | 565 | 510 |
GWHY2-24/630-20 | 375 | 395 | 1155 | 695 | 650 |
GW*-40.5/630-20 | 500 | 1250 | 1450 | 815 | 728 |
Вертикальный (V) | 130 ° |
Горизонтальный (H) | 50 ° |
Способ монтажа | A |

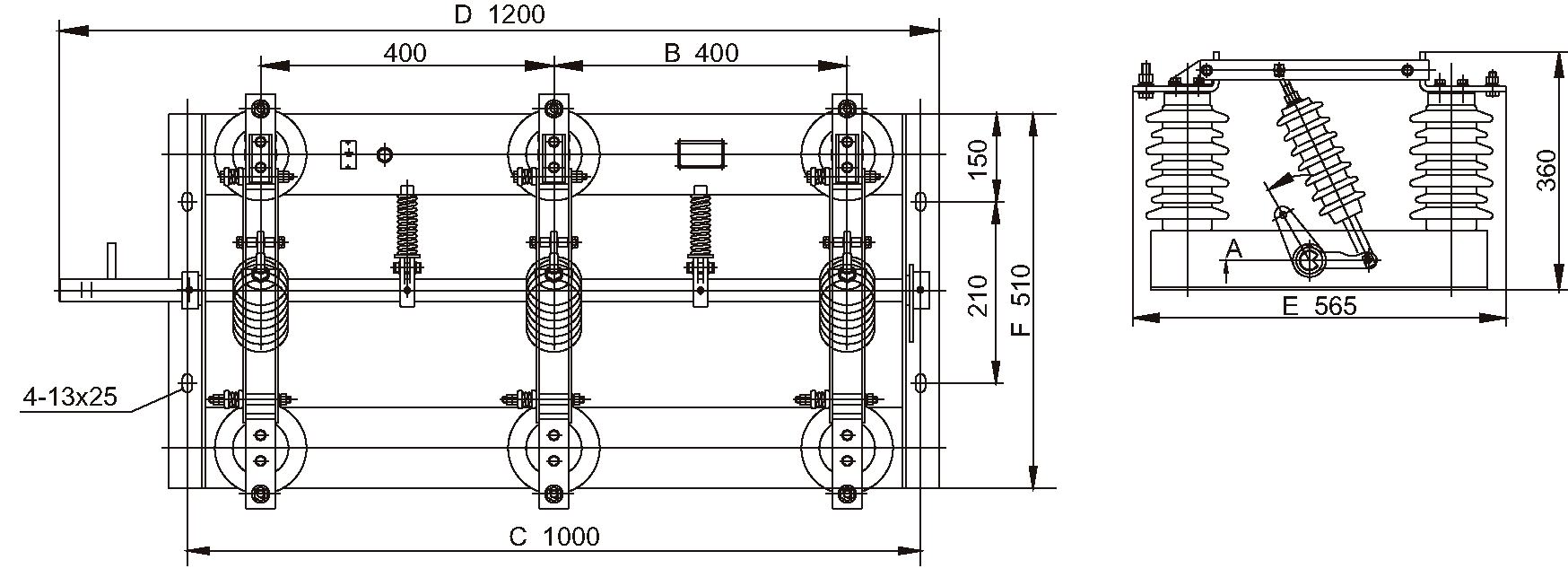

Рис.1 Внешний вид и габариты
Модель | A | B | C | D | E |
GW*-12D/1250 | 400 | 1050 | 400 | 590 | 403 |
GWHY2-24D/1250 | 450 | 1160 | 450 | 650 | 530 |
GW*-40.5D/1250 | 500 | 1300 | 550 | 730 | 620 |
Рис.2 С заземляющими ножами
Рис. 3 С заземляющими ножами и грозозащитным разрядником
1. Корпус изолирующего основания 2. Изолятор опорный 3. Тяговый изолятор 4. Контакты 5. Пружина 6. Грозозащитный разрядник 7. Рукоятка поворота вала 8. Контактный нож 9. Заземляющий нож.
