Ручные механизмы управления

UEKE 5А1
UEKE 5А1
Выключающий стержень
Механизм, управляемый выключающим стержнем, для моделей NPS24B. В распоряжении также имеются для крепления на более низком уровне опоры.
UEKO 1А1
Рычажный механизм управления, управляемый одной рукой. Предназначен для более простых типов разъединителей.
UEKO 1А1
UEKE 3А1
UEKE 3А1
Стандартный механизм управления, для взятия обеими руками, предназначенный для всех моделей NPS_.

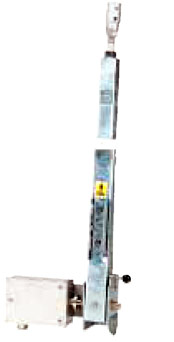

UEKE 3B1
Стандартный механизм управления, для взятия обеими руками, предназначен для всех моделей NPS_ с дополнительным регулировочным стержнем.
UEKE 3B1
UEKE 2/1
UEKE 2/1
Со вспомогательными контактами и нагревательным элементом - защита IP55.
UEKE6А1
Управление тросом.
UEKE6А1

Выключатель нагрузки NPS Easy

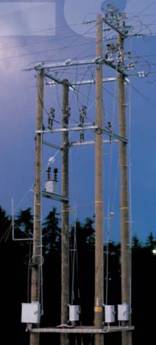

Выключатель нагрузки NPS Easy на опоре
Выключатель нагрузки NPS Easy представляет собой устройство, собранное на заводе-изготовителе, для установки на поперечный несущий элемент RHS размером 80x80 или 100x100 мм

Технические данные ВН

Тип ВН



NPS24B1-J2 NPS24B1-J3

NPS24A2-J3

NPS36A2-J2

NPS36A2-J3

Изолятор



Epoxy

Silicon

Silicon

Silicon

Silicon

- расстояние по поверхности

мм

740

715

760

1205

1365

- разрядное расстояние (изолятор)

мм

272

300

305

450

465

- разрядное расстояние (мин. относительно земли)

мм

200

255

260

380

385

- прочность консольного несущего элемента

kN

2

9

9

6.2

6.2

- испытание соляным туманом, IEC 507 (1час.), соляной раствор

g/l

160

-

-

-

-

Номинальное напряжение, макс.

кВ

24

24

24

36

36

Номинальный ток

A

630

630

630

630

630

Номинальная частота

Hz

50/60

50/60

50/60

50/60

50/60

Номинальное импульсное удерживающее напряжение - в промежутке разъединения

кВ

145

145

165

220 1

220 1

- относительно земли и между фазами

кВ

125

125

150

200 1

200 1

Номинальное испытательное напряжение промышленной частоты, во время дождя
- в промежутке разъединения

кВ

75

75

75

88 1

88 1

- относительно земли и между фазами

кВ

55

55

55

80 1

80 1

Минимальное расстояние между фазами *

мм

260

260

350

430

430

Минимальное изоляционное расстояние

мм

200

200

230

350

350

Номинальный удерживающий ток малой

1 s kA

16

16

20

21 1

21 1

продолжительности

3 s kA

12.5

12.5

16

16 1

16 1

Номинальный пиковый удерживающий ток

kA

40

40

50

52 1

52 1

Номинальный включающий ток короткого замыкания

kA

5 ** )

5 3)

5 3)

7.5 ***

7.5 4)

Номинальный выключающий ток ****
- главным образом активные нагрузки, со 100 включающими и выключающими операциями

12 кВА

40

40

40





15 кВА

32

32

32

-

-

24 кВА

25

25

25

16

16

36 кВА

-

-

-

16

16

- зарядный ток кабеля и линии, с 20 включающими и выключающими операциями

A

15

15

15

10

10

Механическая прочность *****

операц.

2000

2000

2000

2000

2000

Допускаемая толщина слоя льда

мм

-









Промежуточная температура окружающей среды

°C

-50.+40

-40.+40

-

-40.+40

-40.+40

1)   Тип NPS36A204 с заземляющим контактом имеет более низкие номинальные значения:
Импульсное удерживающее напряжение 170 кВ
Удерживающее напряжение промышленной частоты, во время дождя 80 кВ
Удерживающий ток малой продолжительности 16 кД/1с.
Пиковый удерживающий ток 40 i<A


*С выключающими камерами

        **7 включающих операций, ручной и механический привод

       *** Быстрое ручное управление

        ****При использовании стандартных выключающих стержней. В распоряжении имеются специальные стержни 24 кВ/50 A

        *****С выключающими камерами
