Evolis 6, 10 кВ: стационарная фронтальная версия
Evolis 6, 10 кВ: выкатная фронтальная версия
Evolis 20 кВ: стационарная фронтальная версия
Evolis 20 кВ, выкатная фронтальная версия

Evolis 6, 10 кВ: стационарная фронтальная версия

Электрические характеристики согласно МЭК 62271-100, ГОСТ Р 52565-2006

Uном. 6 кВ

Iном. откл.

Iном.







Межфазное расстояние (мм)





145

185

240

Испытательное напряжение:

25 кА

630 A





  1. 1 мин промышленной частоты - 32 кВ
  2. грозового импульса - 60 кВ



1250 A





2500 A







31,5 кА

630 A









1250 A









2500 A







40 кА

630 A









1250 A









2500 A





Uном. 10 кВ











Межфазное расстояние (мм)





145

185

240

Испытательное напряжение:

25 кА

630 A



  1. 1 мин промышленной частоты - 42 кВ
  2. грозового импульса - 75 кВ



1250 A





2500 A







31,5 кА

630 A









1250 A









2500 A







40 кА

630 A









1250 A









2500 A





Uном. 17,5 кВ











Межфазное расстояние (мм)





145

185

240

Испытательное напряжение:

25 кА

630 A





  1. 1 мин промышленной частоты - 55 кВ
  2. грозового импульса - 95 кВ



1250 A







2500 A







31,5 кА

630 A









1250 A









2500 A







40 кА

630 A









1250 A









2500 A





Дополнительные характеристики согласно МЭК 62271-100, ГОСТ Р 52565-2006

Номинальные величины

Напряжение

Uном.

кВ

7,2-12-17,5

Испытательное напряжение:







- 1 мин промышленной частоты

Ud

кВ

32-42-55

- грозового импульса









Up

кВ

60-75-95

Частота

fr

Гц

50-60

Ток термической стойкости(действ.)

Ik/tk

кА/с

Iном. откл./3 с

Ток электродинамической стойкости (ударн.)

Ip

кА

  1. Iном. откл. (50 Гц)
  2. Iном. откл. (60 Гц)

Номинальный ток включения



кА

  1. Iном. откл. (50 Гц)
  2. Iном. откл. (60 Гц)

Другие характеристики







Номинальные циклы АПВ





O-0,3 с-ВА15 с-В/O O-0,3 с-В^-3 мин-В/O O-3 мин-В^-3 мин-В/O

Собственное время отключения





< 50 мс

Полное время отключения





< 60 мс

Собственное время включения





< 65 мс

Механическая прочность

Класс



M2

Механический ресурс

Кол-во циклов В/О



10 000

Электрическая прочность

Класс



E2

Коммутационный ресурс, кол-во циклов В/О

25 кА



100



31,5 кА



50



40 кА



30

Возможность отключения емкостных токов

Класс



С1-С2
(в некоторых случаях)

Условия эксплуатации





От -25 до +40°C

Влажность: средняя относительная влажность

24 часа



< 95%



1 месяц



< 90%

Контактный вывод выключателя
Контактный вывод
Состав
Базовая версия выключателя оснащена медными контактными пластинами с отверстиями в верхней и нижней частях коммутационного аппарата. Контактные площадки присоединяются к этим контактным пластинам при помощи болтов. Возможны различные варианты присоединения.
Контактные площадки с фиксированным расстоянием

Горизонтальные Вертикальные Смешанные
площадки (H) площадки (V) площадки
Контактные площадки с фиксированным расстоянием
Горизонтальные контактные площадки легко превращаются в вертикальные путем поворота на 90°

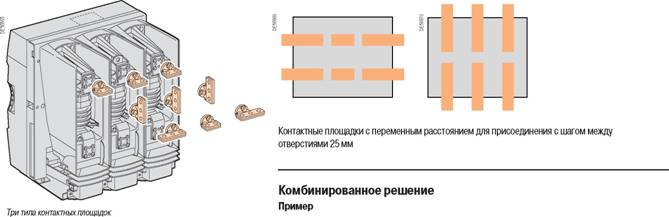

Контактные площадки с переменным расстоянием для присоединения
Площадки горизонтального Площадки вертикального расширения (H) расширения (V)

Контактные площадки с переменным расстоянием для присоединения
Примечание:
Значения испытательного напряжения, приведенные в таблицах электрических характеристик, рассчитаны без учета установки контактных площадок.
К контактным выводам можно присоединять как неизолированные медные, так и луженые медные или алюминиевые проводники без какой-либо особой подготовки.
Форма и размеры этих проводников должны быть определены согласно электрической прочности и термической стойкости системы соединения. Типовой пример рассмотрен в инструкции по монтажу.

Розетки и контакты
Розетки и контакты
Состав
Имеется возможность создать выкатную версию из стационарной с использованием следующих компонентов:

  1. переходных шин;
  2. втычных контактов;
  3. контактных пальцев;
  4. проходных изоляторов;
  5. дифлекторов поля.

Втычные контакты и пальцы
Втычные контакты и пальцы выключателя
Переходные шины и проходные изоляторы

  1. Контакты типа "тюльпан" имеют форму, которая обеспечивает максимальную поверхность контактов и оптимизирует рассеивание тепла. Более того, в случае короткого замыкания она наилучшим образом противостоит электродинамическим силам.
  2. Пальцы спроектированы специально для втычных контактов, учитывая их форму и материал. Контакт между пальцем и "тюльпаном" проверяется типовыми испытаниями: 2000 операций вкатывания-выкатывания.
  3. Втычные контакты являются самоцентрирующимися и имеют диапазон смещения ±6 мм в любом направлении.

Переходная шина и проходные изоляторы

  1. Переходная шина цилиндрической формы оптимизирует диэлектрическую прочность и позволяет избежать использования дополнительной изоляции.
  2. Проходные изоляторы цилиндрической формы обеспечивают высокую диэлектрическую прочность.

Переходная шина и проходные изоляторы

  1. Ранее описанные контактные площадки могут быть установлены на соединительных площадках проходных изоляторов.

Примечание:
Уровень характеристик всей монтируемой системы должен быть проверен после монтажа.
Условия установки этих двух элементов описаны в инструкции по монтажу. Для выкатного выключателя 6, 10 кВ
межфазное расстояние составляет 185 мм. Дефлекторы должны быть добавлены к проходным изоляторам.
Дефлекторы
Втычные контакты, переходные шины, пальцы и проходные изоляторы, шины и дефлекторы
Для выключателей с номинальным напряжением 17,5 кВ и межфазным расстоянием 185 мм дефлекторы используются для увеличения диэлектрической прочности с 75 до 95 кВ.
Блок клемм НН
Блок клемм НН
Два варианта присоединения
Прямой, к блоку клемм НН
Провод низкого напряжения выключателя может быть присоединен прямо к блоку клемм НН привода через кабельный защитный канал. С помощью разъемов
Фиксированная часть (штыревого типа) устанавливается на выключатель и подключается к приводу.
Съемная часть разъема (гнездового типа) устанавливается в ячейке.

18-контактный разъем
18-контактный разъем
Две версии разъемов НН
18-контактная версия, которая позволяет производить присоединение:
катушки отключения MX1;
электрического механизма дистанционного управления (мотор-редуктора, катушки включения XF, реле блокировки "от прыгания"); контакта готовности к включению PF;
максимального количества вторичных контактов: 3 НЗ, 3 НО, 2 перекидных контактов.
42-контактная версия, которая позволяет производить присоединение:
42-контактный разъем
42-контактный разъем
катушки отключения MX1 или катушки минимального напряжения MN; второй катушки отключения MX2 или катушки минимального напряжения MN; реле прямого действия Mitop; контакта индикатора повреждения SDE; контакта с дистанционным возвратом SDE;
электрического механизма дистанционного управления (мотор-редуктора, катушки включения XF); контакта готовности к включению PF;
максимального количества вторичных контактов: 4 НЗ, 5 НО, 2 перекидных контактов.
Комплект проводов НН
Набор из 21 или 42 проводников длиной 2 м, оснащенных клеммами, которые адаптируются к разъемам НН и могут быть использованы для присоединения к отсеку НН ячейки.
Гибкий кабелепровод
Кабелепровод длиной 525 мм со штепсельным разъемом обеспечивает безопасность электропроводки, которая соединяет выключатель с отсеком НН ячейки.
Комплект блокировок
Для выключателя, предназначенного для выкатной версии, может быть применен комплект блокировок. Этот комплект позволяет наглядно видеть текущее положение (вкл./откл.) разъема НН. Путем добавления связи между индикаторами состояния разъема и положения (откл./вкл.) выключателя можно установить блокировку между разъемом и положением выключателя (согласно МЭК 62271-200.)
Детальное объяснение дано в инструкции по монтажу.
установка катушки отключения
Состав устройств
Отключение выключателя производится с использованием следующих устройств:

  1. катушки отключения (MX1);
  2. второй катушки отключения (MX2);
  3. катушки минимального напряжения мгновенного действия (MN);
  4. катушки минимального напряжения с выдержкой времени (MNR: MN + реле выдержки времени). Действие устройства выдержки времени может быть прекращено при аварийном нажатии кнопки "стоп", чтобы разъединить цепь;
  5. реле прямого действия Mitop.

Примечание: см. таблицу на следующей странице.
Катушка отключения MX1 и MX2
Включение этих катушек ведет к мгновенному разъединению цепи.
Катушка отключения
Характеристики
Питание Смотри страницу заказов


Порог срабатывания

0,7 - 1,1 Uном.



Потребление(ВА или Вт)

При срабатывании

200 (в течение 200 мс)



При удержании

4,5

Катушка отключения (MX1 и MX2)
При постоянном питании MX блокирует выключатель в положении «отключен» .

Катушка минимального напряжения мгновенного действия MN
Катушка минимального напряжения мгновенного действия MN
Эта катушка отключает выключатель, когда электроснабжение уменьшается до значения менее 35% от номинального напряжения, даже если понижение напряжения происходит медленно и постепенно.
Она может отключать выключатель при напряжении от 35 до 75% от номинального. Если катушка расцепителя не снабжается энергией, ручное или электрическое включение невозможно. Включение выключателя возможно, когда электроснабжение катушки составляет 85% от номинального напряжения.

Катушка минимального напряжения (MN)
Катушка минимального напряжения (MN)


Характеристики

Питание

См.таблицу заказов

Порог срабатывания

Отключение 0,35 - 0,7 Uном.



Включение 0,85 Uном.

Потребление (ВА или Вт)

При срабатывании 200(в течение 200 мс)



При удержании 4,5

Устройство выдержки времени катушки минимального напряжения (MN)
Реле времени для катушки минимального напряжения MN
Реле прямого действия Mitop
Реле прямого действия Mitop
Для исключения ложных отключений выключателя в случае кратковременного спада напряжения используют расцепитель с выдержкой времени.
Эта функция реализуется добавлением внешнего регулируемого реле времени в цепь расцепителя минимального напряжения.
Это устройство располагается вне выключателя и может быть дезактивировано нажатием аварийной кнопки "стоп" для мгновенного отключения выключателя.


Характеристики

Питание

См.таблицу заказов

Порог срабатывания

Отключение 0,35 - 0,7 Uном.



Включение 0,85 Uном.

Потребление (ВА или Вт)

При срабатывании 200 (в течение 200 мс)



При удержании 4,5

Выдержка времени

0,5 с - 0,9 с - 1,5 с - 3 с

Реле прямого действия Mitop
Это особая катушка отключения, характеризующаяся низким потреблением энергии. Работает совместно с Sepam 100LA ("REFLEX MODULE") или реле VIP.

Характеристики

Питание

Прямой ток

Порог срабатывания

0,6 A < I < 3 A

Любое отключение расцепителем Mitop сигнализируется переключающими контактами сигнализации аварийного отключения SDE.
В состав Mitop входит катушка, обеспечивающая дистанционный взвод контактов SDE. Примечание:
При использовании Mitop необходимо настроить выдержку времени реле защиты так, чтобы обеспечить время отключения выключателя в пределах45-50 мс.
Таблица комбинаций катушек отключения


Катушка отключения MX1

1





1

1

1



1

1

Катушка отключения MX2







1







1



Катушка мин. напряжения MN



1





1



1



1

Реле Mitop





1





1

1

1

1

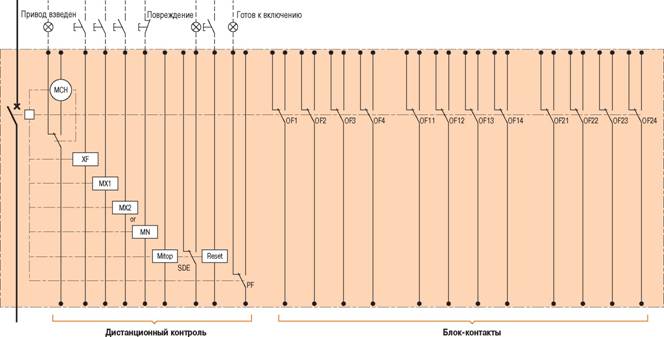

Выключатель с дистанционным управлением
Выключатель с дистанционным управлением
Функции
Дистанционное управление обеспечивает дистанционное отключение и включение выключателя.
Задача на отключение всегда является приоритетной к задаче включения. В случае повторяющихся команд на отключение и включение механизм дистанционного управления выполняет в стандартном варианте функцию защиты от многократного включения, блокируя аппарат в отключенном положении.
В случае блокировки задач включения и отключения механизм блокирует выключатель в позиции "отключен".
Функция реле блокировки "от прыгания": при отключении защиты или намеренного отключения вручную или электрически задание на включение должно быть прервано, а затем снова активизирована возможность включения выключателя.
Состав устройств
Дистанционное управление включает в себя:

  1. мотор-редуктор (MCH), оснащенный пружинным концевым выключателем;
  2. катушку включения (XF);

Мотор-редуктор
Мотор-редуктор (MCH)
Мотор-редуктор MCH
Мотор-редуктор осуществляет автоматический взвод пружин с момента включения выключателя. Это позволяет мгновенно включать устройство после отключения. Рычаг ручного взвода служит только в качестве аварийного управления в случае исчезновения напряжения в цепи управления. Мотор-редуктор в стандартном исполнении оснащается концевым контактом, который сигнализирует о взведенном положении механизма («пружины взведены»).


Характеристики

Питание

См.таблицу заказов

Порог срабатывания

0,85 - 1,1 Uном.

Потребление(ВА или Вт)

180

Перегрузка двигателя

2 - 3 Iном. для 0,1 с

Время взвода

У 6 с

Частота коммутаций

У 3 цикла в минуту

Контакт СН
10 A/240 В

Катушка включения (XF)
Катушка включения XF
Эта катушка позволяет осуществлять дистанционное включение выключателя при взведенном приводе. Он может снабжаться энергией постоянно или импульсно.


Характеристики XF

Питание

См. таблицу заказов



Порог срабатывания

XF

0,85 - 1,1 Uном.

Потребление(ВА или Вт)

При срабатывании

200 (в течение 200 мс)



При удержании

4,5

  1. катушку отключения (MX).

Блок-контакты сигнализации положений «отключен/включен»
Эти контакты показывают позиции выключателя "включен" или "отключен".
Переключающие контакты поворотного типа с приводом непосредственно от механизма выключателя. Сигнальные контакты предлагаются:
Контакты поворотного типа (откл./вкл.)

  1. в стандартном исполнении для применения в составе релейной защиты;
  2. в слаботочном исполнении для управления контроллерами или электронными цепями.

Эта версия совместима с блоками Sepam серий 20, 40, 8
Характеристики


Поставляются в стандартном



4

исполнении





Максимальное количество



12

Ток включения (А)

Стандарт

Мин. нагрузка: 100 мй/24 В

Cos ф: 0,3

В, пер.ток 240/380

10/6*

AC12/DC12

480

10/6*



690

6



В, пост. ток 24/48

10/6*



125

10/6*



250

3



Слаботочное исполнение

Мин. нагрузка: 2 мЛ/15 В пост. тока



В,пер.ток 24/48

6



240

6



380

3



В, пост. ток 24/48

6



125

6



250

3

Стандартные контакты: 10 А; контакты на заказ: 6 А (снижение температурных характеристик).

Контакт готовности к включению PF
Контакт готовности к включению (PF)
Положение выключателя «готовность к включению» сигнализируется механическим указателем с переключающим контактом PF. Эта информация одновременно показывает, что: выключатель отключен; пружина включения взведена; отсутствует постоянная команда на включение; отсутствует постоянная команда на отключение по причине:

  1. управления защитным отключением (вторая катушка отключения MX или катушка минимального напряжения MN);


Характеристики


Поставляются в стандартном



0

исполнении





Максимальное количество 1

Ток включения (А)

Стандарт

Мин. нагрузка: 100 мй/24 В

Cos ф: 0,3

В, пер.ток 240/380

5

AC12/DC12

480

5



690

3



В, пост. ток 24/48

3



125

0,3



250

0,15



Слаботочное исполнение

Мин. нагрузка: 2 мЛ/15 В пост. тока



В,пер.ток 24/48

3



240

3



380

3



В, пост. ток 24/48

3



125

0,3



250

0,15

Счетчик циклов коммутаций CDM
Показания счетчика циклов отображаются на передней панели выключателя. Он показывает суммарное количество циклов В/О аппарата.

Блокировка / взаимоблокировка

  1. блокировки аппарата ключом в отключенном положении.

Блокировка выключателя
Блокировка выключателя в позиции "отключен" Кнопка отключения Кнопка включения
Указатель состояния пружин привода
Блокировка доступа к кнопкам Индикатор положения главных контактов Счетчик циклов коммутаций
Блокировка доступа к кнопкам
Блокировка доступа к кнопкам
Блокировка доступа к кнопкам
Доступ к кнопкам отключения и включения аппарата перекрывается прозрачными крышечками. Данные устройства позволяют заблокировать, независимо друг от друга, кнопку отключения или кнопку включения.
Устройства часто связываются с мотором-редуктором (MCH). Блокировка осуществляется на выбор:

  1. 2 винтами;
  2. 3 навесными замками (не входят в комплект поставки);
  3. пломбировкой.

Блокировка выключателя в положении «отключен»
Блокировка выключателя в положении «отключен» навесным замком
Блокировка доступа к кнопкам пломбировкой
Блокировка доступа к кнопкам пломбировкой

Блокировка доступа к кнопкам навесным замком

Блокировка выключателя в положении «отключен»
Блокировка выключателя в положении «отключен» встроенным замком
Блокировка выключателя в положении «отключен»
Выключатель блокируется в положении «отключен» путем блокировки кнопки отключения в нажатом положении:

  1. 1-3 навесными замками (не входят в комплект поставки);
  2. 1 или 2 встроенными замками (не входят в комплект поставки).

Встроенные замки с невыпадающим ключом, освобождающимся после запирания, типа Profalux или Ronis (правый поворот), предлагаются на заказ на выбор:

  1. 1 одинарный замок;
  2. 1 одинарный замок, установленный на выключателе, + 1 аналогичный замок, поставляемый отдельно для обеспечения взаимной блокировки с другим аппаратом;
  3. 2 разных замка для двойной блокировки. Встроенные замки Profalux и Ronis взаимозаменяемы

Схема подключения (принципиальная)

Выключатель отключен
Схема подключения выключателя
MCH: мотор-редуктор
XF: катушка включения
MX1: катушка отключения
MX2: катушка отключения
или MN: катушка минимального напряжения
Mitop: реле прямого действия
SDE: контакт индикатора повреждения
RESET: дистанционный возврат контакта SDE
PF: контакт готовности к включению

Размеры
Устойство:
Межфазное расстояние 145 мм

Uном.

Iном. откл.

Iном.

Масса

6 кВ

25 кА

630 A

51 кг





1250 A



10 кВ

25 кА

630 A







1250 A



Размеры
Межфазное расстояние 185 мм

Uном.

Iном. откл.

Iном.

Масса

6 кВ

25 кА

630 A

55 кг

1250 A

31,5 кА

630 A

1250 A

10 кВ

25 кА

630 A

1250 A

31,5 кА

630 A

1250 A

17,5 кВ

25 кА

630 A

1250 A

31,5 кА

630 A

1250 A

Размеры
Межфазное расстояние 240 мм

Размеры


Uном.

Iном. откл.

Iном.

Масса

6 кВ

25 кА

2500 A

79 кг

31,5 кА

2500 A

40 кА

630 A

1250 A

2500 A

10 кВ

25 кА

2500 A

31,5 кА

2500 A

40 кА

630 A

1250 A

2500 A

17,5 кВ

25 кА

2500 A

31,5 кА

2500 A

40 кА

630 A

1250 A

2500 A

Примечание
Подробные указания по установке приведены в инструкции по монтажу. За информацией обращайтесь в Schneider Electric.

Обслуживание

Следующее оборудование может быть установлено и демонтировано только персоналом, прошедшим обучение в Schneider Electric:
механизм дистанционного управления (включает в себя мотор-редуктор, катушку включения, счетчик коммутаций); реле прямого действия; лицевая панель выключателя.




« DT1-245   HD4 ABB »
Карта сайта + все метки | Контакты
© Электроэнергетика При перепечатке и цитировании активная гиперссылка на сайт обязательна.
