УДК 621.316.5.027.2.001.2
Г. Ф. МИЦКЕВИЧ, директор ВНИИэлектроаппарат
Ускоренное создание и производство изделий с улучшенными технико-экономическими показателями является одной из первоочередных задач низковольтного аппаратостроения.
В настоящее время внедряется в производство уже третье поколение низковольтных аппаратов защиты, управления и распределения. Основная задача, которая решалась при их создании, — сокращение материальных, трудовых и энергетических затрат на разработку, производство и эксплуатацию. Для этого были необходимы: дальнейшая оптимизация параметров, замена дефицитных, совершенствование существующих и создание новых материалов, применение прогрессивных технологических процессов, разработка новых принципов построения аппаратов, дальнейшие исследования физических закономерностей и явлений в аппаратах, методов расчета и конструирования, создание математических моделей для обеспечения оптимального проектирования с применением ЭВМ.
Реализация этих проблем осуществлялась по двум направлениям:
- Продолжение совершенствования классической контактной аппаратуры путем применения материалов с улучшенными физико-техническими свойствами и более совершенных комплектующих изделий, прогрессивной, а в ряде случаев принципиально новой технологии изготовления деталей, создание модификаций аппаратов с новыми качествами благодаря компоновке базовых конструкций с различными модулями и др.
- Создание и дальнейшее совершенствование аппаратов с применением новых принципов конструирования, использования полупроводниковых устройств, гашение дуги в инертном газе или вакууме, сочетание между собой указанных принципов и др.
На базе аппаратов нового поколения создаются интегральные системы управления, регулирования и защиты сложных производственных машин и аппаратов, что способствует повышению эффективности работы установок и уменьшению трудозатрат на обслуживание.
Продолжаются дальнейшие работы по созданию контакторов с гашением дуги в вакуумных камерах для установок с повышенным напряжением и с герметизированными силовыми контактными устройствами, которые должны удовлетворять требованиям отдельных отраслей народного хозяйства.
В результате проведенного комплекса работ созданы электрические аппараты как массового исполнения, так и исполнений, предназначенных для удовлетворения нужд отдельных узкоспециальных потребителей (преобразовательной техники, нефтехимии, нефтеперерабатывающей и горнорудной промышленности).
Среди изделий низковольтного аппаратостроения последних лет разработки можно отметить следующие.
ВА50 и ВА75
Автоматические выключатели серий ВА50 и ВА75 на номинальные токи от 25 до 4000 А предназначены для замены в народном хозяйстве выключателей серий АЕ2000, А3700 и «Электрон». Они имеют существенные экономические и эксплуатационные преимущества перед 34 последними: значительно меньше по массе, габаритам и трудоемкости изготовления, лучше по техническим характеристикам и функциональным возможностям. Масса выключателей серии ВА50 снижена в среднем в 2,4, габариты — в 3,3 раза. Масса и трудоемкость выключателей серии ВА75 уменьшены в 1,8 раза.

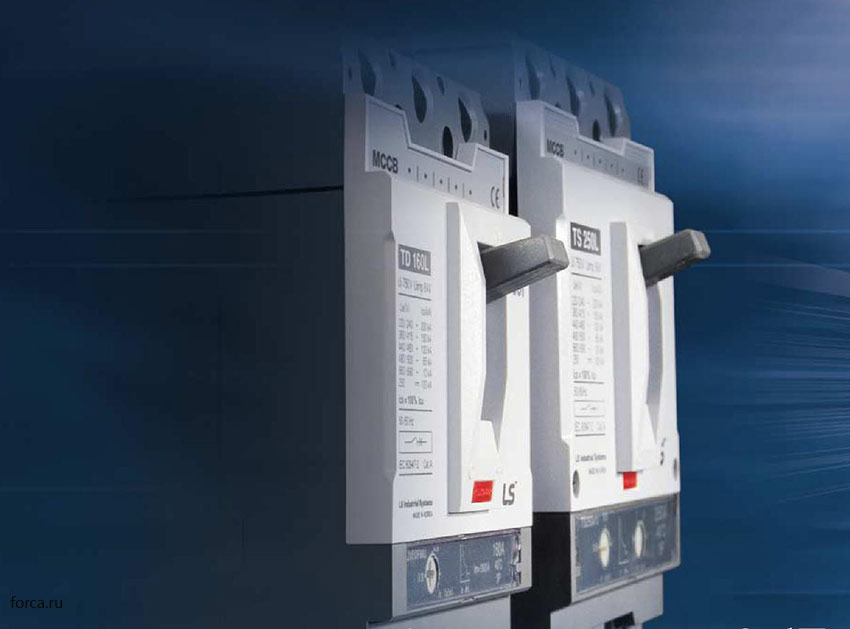

Выключатели серии ВА50 выпускаются в пластмассовом корпусе (рис. 1), серии ВА75 — открытого исполнения. Серия ВА50 подразделяется на ряд серий различного функционального назначения: ВА51, ВА52, ВА53, ВА55 и ВА56. Ряд ВА51 — ВА56 является законченным рядом низковольтных двух- и трехполюсных автоматических выключателей для распределения энергии в цепях переменного и постоянного тока от 25 до 1600 А. Они предназначены для проведения тока в нормальном режиме, автоматического отключения его при к. з., перегрузках и недопустимых снижениях напряжения, для нечастых оперативных включений и отключений, связанных с пуском и остановкой электродвигателей, и для защиты электродвигателей. Рассчитаны для работы в электрических цепях и установках с номинальным напряжением 440 В постоянного и до 660 В переменного тока, частотой 50 и 60 Гц, при температуре от —50 до +55 °С на высоте не более 2000 м над уровнем моря.
Выключатели выпускаются неселективными с тепловыми и электромагнитными расцепителями максимального тока, селективными с полупроводниковыми расцепителями максимального тока и без расцепителей максимального тока. Они могут быть оснащены независимым расцепителем, минимальным или нулевым расцепителем напряжения, свободными вспомогательными контактами, вспомогательными контактами сигнализации автоматического отключения и механической блокировкой положений выключателя «включено» или «отключено».
Модульная конструкция выключателей позволяет максимально использовать монтажные площади и сокращает габаритные размеры распределительных устройств. Основные технические данные выключателей приведены в табл. 1.
