Схема, тип выключателя и масса различных шкафов УВН
| Тип | Схема | Тип выключателя | Масса, кг |
УВН-ВВ | Рис. г | BB/TEL-630/10/20 | 500 |
ШВВ-2 | Рис. в | ВНП-10/630 | 330 |
ШВВ-2 | Рис. б* | ВНП-10/630 | 330 |
ВВ-1 | Рис. а | — | 43 |
* Применяется для КТП-1600.

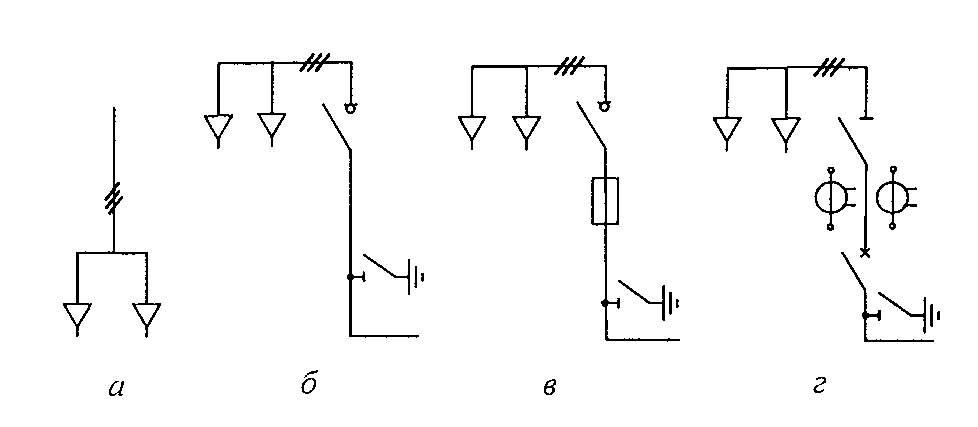

Однолинейные схемы главных цепей УВН КТП производства Хмельницкого трансформаторного завода: а — ВВ-1; б — ШВВ-2 (применяется для КТП-1600); в — ШВВ-2; г - УВН-ВВ
