Содержание материала

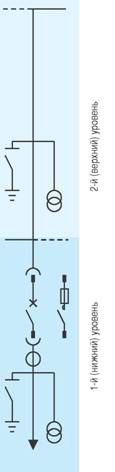

3.8 Шкаф ввода и вывода



12 кВ

Ширина мм

750

900

Высота мм

2698

2698

Высота с каналом выдувания газа мм

2698 (,)

2698 (,)

Глубина мм

1976

1976

Номинальный ток A 630 (630)* 1250 (1200) 1600 (1530)

Заземлитель 1-й уровень 2-й уровень

Количество кабельных присоединений 1-й уровень Nr. для каждой фазы (максимум) 2-й уровень

Количество трансформаторов тока для фаз (альтернативная комбинация) - 1-й уровень 1 среднего размера
удлиненного размера
среднего размера
1 среднего и 1 удлиненного размера 1 однополярный тороидальный трансформатор тока (1 для трех фаз)

Количество трансформаторов тока для фаз (альтернативная комбинация) - 2-й уровень 1 среднего размера
удлиненного размера
среднего размера
1 среднего и 1 удлиненного размера 1 однополярный тороидальный трансформатор тока (1 для трех фаз)





Количество трансформаторов напряжения для фаз (альтернативная комбинация) 1-й уровень 1 неподвижной установки

Количество трансформаторов напряжения для фаз (альтернативная комбинация) 2-й уровень 1 неподвижной установки





*В скобках указывается значение номинального тока, относящееся к 45 °С
1) Высота распределительного устройства в составной конфигурации с одним или двумя уровнями такая
же, как и высота шкафа при двухуровневой компоновке. (2) Нельзя применять для второго уровня

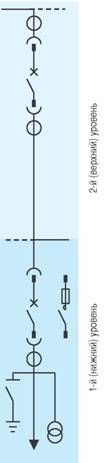

3.9 Шкаф ввод/вывод с измерением
12 кВ


Ширина мм

750 900

Высота мм

2698

2698

Высота с каналом выдувания газа мм

2698 (,)

2698 (,)

Глубина мм

1976

1976

Номинальный ток A 630 (630)* 1250 (1200) 1600 (1530)

Заземлитель 1-й уровень 2-й уровень

Количество кабельных присоединений 1-й уровень Nr. для каждой фазы (максимум) 2-й уровень

Количество трансформаторов тока для фаз (альтернативная комбинация) - 1-й уровень 1 среднего размера
удлиненного размера
среднего размера
1 среднего и 1 удлиненного размера 1 однополярный тороидальный трансформатор тока (1 для трех фаз)

Количество трансформаторов тока для фаз (альтернативная комбинация) - 2-й уровень 1 среднего размера
удлиненного размера
среднего размера
1 среднего и 1 удлиненного размера 1 однополярный тороидальный трансформатор тока (1 для трех фаз)

Количество трансформаторов напряжения для фаз (альтернативная комбинация) 1-й уровень 1 неподвижной установки

Количество трансформаторов напряжения для фаз (альтернативная комбинация) 2-й уровень 1 неподвижной установки

*В скобках указывается значение номинального тока, относящееся к 45 °С
1) Высота распределительного устройства в составной конфигурации с одним или двумя уровнями такая
же, как и высота шкафа при двухуровневой компоновке. (2) Нельзя применять для второго уровня
