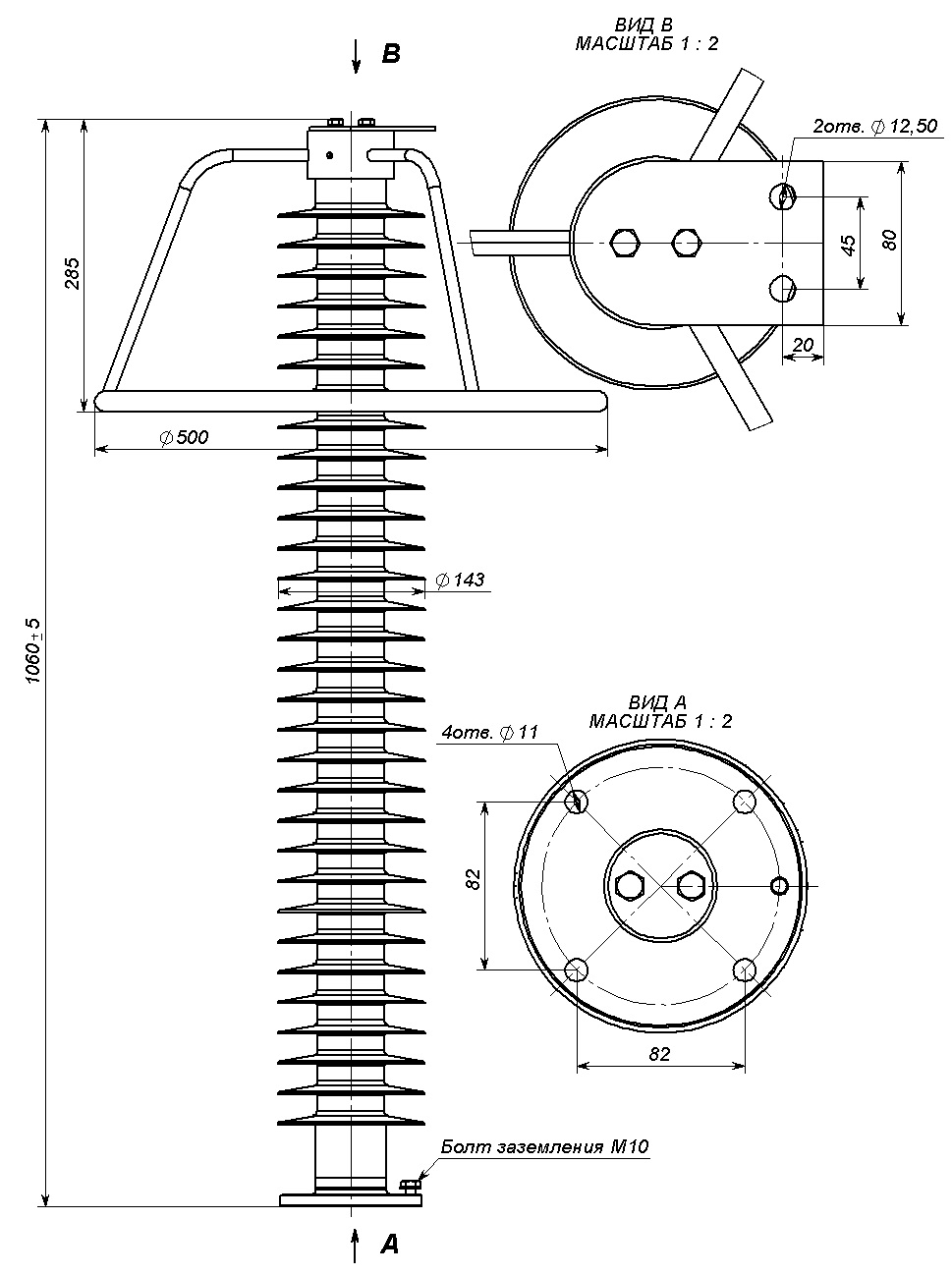

 опорное исполнение |  с изолирующим основанием |
 подвесное исполнение |  подвесное исполнение изолирующим основанием |
Конструктивно, ограничитель ОПНп-110/550/(56- 88)-10-III-УХЛ1-O(П) выполнен в виде колонки варисторов в непроницаемом пластмассовом корпусе, укрепленном фланцами из металла. Возможны два вида исполнения устройства – опорное или подвесное. Для того, что бы обеспечить равномерное распределения напряжения по всей высоте колонки, на ограничителях установлены экраны.
Характеристики ограничителей ОПНп-110/550/(56- 88)-10-III-УХЛ1.
Наименование параметра | 110/550/56-10-III(IV)-УХЛ1 | 110/550/73-10-III(IV)-УХЛ1 | 110/550/77-10-III(IV)-УХЛ1 | 110/550/84-10-III(IV)-УХЛ1 | 110/550/88-10-III(IV)-УХЛ1 | 110/550/88-10-III(IV)-УХЛ1 |
1. Класс напряжения сети, кВ | 110 | |||||
2. Наибольшее длительно допустимое рабочее напряжение, кВ (действ.) | 56 | 73 | 77 | 84 | 88 | 100 |
3. Номинальное напряжение ограничителя, кВ | 70 | 91,3 | 96,3 | 105 | 110 | 125 |
4. Номинальный разрядный ток, А | 10000 | |||||
5. Остающееся напряжение при грозовых импульсах тока 8/20 мкс, кВ не более |
|
|
|
|
|
|
с амплитудой: 5000 А | 150 | 196 | 207 | 226 | 236 | 269 |
10000 А | 163 | 212 | 224 | 244 | 256 | 291 |
20000 А | 183 | 239 | 252 | 275 | 288 | 328 |
6. Амплитуда испытательного прямоугольного импульса длительностью 2000мкс, А | 550 | |||||
7. Остающееся напряжение при коммутационных импульсах тока 30/60 мкс, кВ не более |
|
|
|
|
|
|
с амплитудой: 250 А | 121 | 158 | 167 | 182 | 190 | 216 |
500 А | 126 | 165 | 174 | 190 | 199 | 226 |
1000 А | 134 | 175 | 185 | 201 | 211 | 240 |
8. Остающееся напряжение при быстронарастающих импульсах тока 1/10 мкс с максимальным значением 10000 А, кВ не более | 167 | 218 | 230 | 251 | 263 | 299 |
9. Выдерживаемый импульс большого тока 4/10 мкс, кА | 100 | |||||
10. Классификационное напряжение ограничителя (при классификационном токе Iкл=2 мА), кВ не менее | 64,1 | 83,6 | 88,2 | 96,2 | 101 | 115 |
11. Способность к рассеиванию энергии расчетного прямоугольного импульса 2000 мкс, кДж не менее | 174 | 226 | 239 | 260 | 273 | 310 |
12. Удельная рассеиваемая энергия, кДж/кВ не менее | 3,1 | |||||
Данные устройства, производства НПО "Полимер-Аппарат", предназначены для использования на открытом воздухе и выполнены в климатическом исполнении «умеренный и холодный климат» (УХЛ).
Допускается эксплуатация устройства при следующих условиях окружающей среды:
- температура окружающей среды от -60 С до +40 С;
- CA (по ГOСT 9920) – I, II, III и IV;
- высота над уровнем моря – до 1000 м.
Группа виброустойчивости – М1.
Сейсмостойкость – 9 баллов по шкале MSK.
Устройство можно использовать без опасного взрывного разрушения при следующих токах короткого замыкания:
- действующее значение тока 40 кA, продолжительность – не менее 0,2 c;
- действующее значение тока 800 A, продолжительность – не менее 2 c.
Внешняя изоляция ограничителей обладает следующими характеристиками:
Допустимое напряжение полного грозового импульса 1,2/50 мкс составляет 450 кВ.
Допустимое одноминутное напряжение промышленной частоты составляет 250 кВ.
Ограничители имеют стойкую к эрозии и проникновению влаги изоляцию, выдерживают механическую нагрузку от натяжения проводов не менее 500 Н.
Длина пути тока утечки:
ограничители, выполненные для III степени загрязнения – 2,5 см/kB;
ограничители, выполненные для IV степени загрязнения – 3,1 см/kB;
50%-е разрядное напряжение при наличии повышенной влажности и загрязненности окружающей среды – не менее 110 кВ.
Уровень частичных разрядов в OПH при напряжении 1,05×UНДР – не более 10 пКл.
Минимальный срок службы ограничителя составляет тридцать лет.
Комплект поставки состоит из:
- устройство (ограничитель)
- руководство эксплуатации
- паспорт устройства (единый на три однотипных ограничителя)
В случае отдельных договоренностей с заказчиком, возможно доукомплектование изолирующим основанием или датчиком тока утечки ДTУ-03.
Маркировка
Маркировка наносится на нижнем фланце и содержит следующую информацию:
- завод-изготовитель;
- тип устройства;
- максимальное рабочее напряжение в киловольтах;
- серийный номер;
- дату изготовления (год).
