Рис 1. Габаритные, установочные и присоединительные размеры шкафов с выходным напряжением 230 В экспортного исполнения. Масса шкафов приведена в табл. 3
Рис 2. Габаритные, установочные и присоединительные размеры шкафов с выходным напряжением 230 В общего применения. Масса шкафов приведена в табл. 3

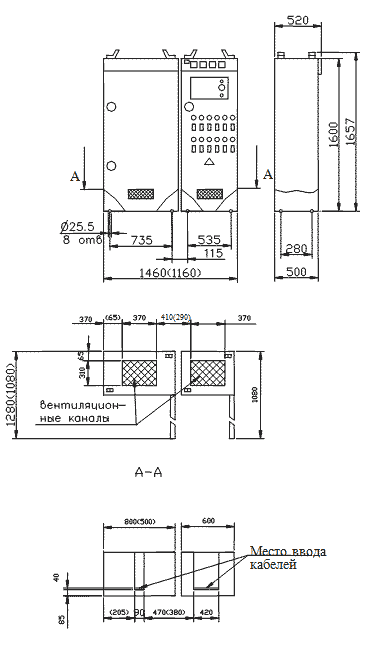

Рис 3. Габаритные, установочные и присоединительные размеры шкафов с выходным напряжением 115 и 62 В. Размеры в скобках - для шкафов с выходным напряжением 62 В. Масса шкафов приведена в табл. 3
Таблица 3 к рисункам.
Рис | Напряжение выхода, В | Исполнение | Масса, кг, не более | |
Без аккумуляторов | С аккумуляторами | |||
1 | 230 | УХЛ4. Экспорт | 430 | 1086 |
04.2. Экспорт | 438 | 1098 | ||
2 | 230 | УХЛ4 | 422 | 1078 |
3 | 115 | УХЛ4 | 321 | 650 |
УХЛ4. Экспорт | ||||
04.2. Экспорт | 325 | 657 | ||
62 | УХЛ4 | 208 | 302 | |
