5. Наименование и назначение шкафов КСО Ф-05, КСО Ф-05 «МАКСИ», КСО ФМ-06 «МИНИ»
Номер схемы главных цепей | Обозначение шкафа | Назначение шкафа | Аппараты главных цепей |
05101-05199 06101-06199 | ШВВ | Шкаф вводного выключателя | Выкатной элемент с вакуумным выключателем Проходные или опорные трансформаторы тока Быстродействующий заземлитель |
05201-05299 06201-06299 | ШСР | Шкаф секционного разъединителя | Выкатной элемент с перемычкой Быстродействующий заземлитель |
05301-05399 06301-06399 | ШСВ | Шкаф секционного выключателя | Выкатной элемент с вакуумным выключателем Проходные или опорные трансформаторы тока |
05401-05499 06401-06499 | ШОЛ | Шкаф отходящей линии | Выкатной элемент с вакуумным выключателем Опорные или проходные трансформаторы тока Быстродействующий заземлитель Ограничители перенапряжений Трансформаторы тока нулевой последовательности |
05501-05599 06501-06599 | ШТН | Шкаф | Выкатной элемент |
05601-05699 06601-06699 | ШПТСН | Шкафы различных назначений | Выкатной элемент с высоковольтными предохранителями Опорные или проходные трансформаторы тока Быстродействующий заземлитель |
05701-05799 06401-06799 | ШС | Шкафы стыковки с РУ разных типов |
|
КСО Ф-05
Габаритные размеры и масса шкафа (без выключателя)
Номинальный ток (А) | Габаритные размеры, мм | Масса, кг | ||
Высота | Глубина | Ширина | ||
630- 1600 | 2400 (2800*) | 1200 | 750 | 500 |
* - высота с коробом для сборных шин
КСО Ф-05 «МАКСИ»
Габаритные размеры и масса шкафа
(без выключателя)
Номинальный | Габаритные размеры, мм | Масса, кг | ||
ток (А) | Высота | Глубина | Ширина | |
630- 1600 | 2400 (2800*) | 1200 | 800 | 600 |
2500 | 2400 (2800*) | 1200 | 1000 | 780 |
* - высота с коробом для сборных шин

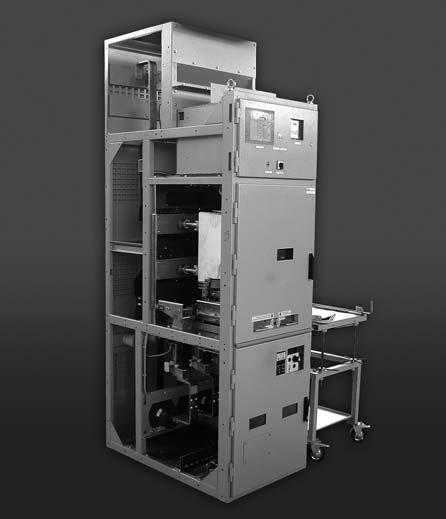

КСО ФМ-06 «мини»
Габаритные размеры и масса шкафа (без выключателя)
Номинальный | Габаритные размеры, мм | Масса, кг | ||
ток (А) | Высота | Глубина | Ширина |
|
630- 1250 | 2000 | 1000 | 650 | 400-430 |
