Инструкция по эксплуатации и монтажу (№ AGS 531 883-01)
1 Общие сведения

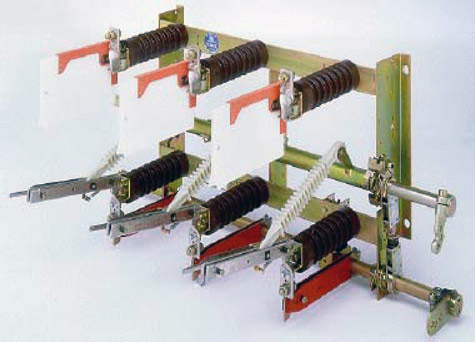

L-TRI 5/12-24 кВ на 400-1000 А - являются универсальными выключателями Alstom соответствующими IEC 60265.
Выключатель нагрузки с предохранителем L-TRI 5F/12 и 24 кВ на 200 А со всеми отключающими элементами и высоковольтной базой был улучшен и теперь он полностью соответствует условиям IEC 62271-105.
Горение дуги происходит в дугогасительной камере, что полностью соответствует выше названному стандарту.
Выключатель L-TRI 5/12-24 кВ на 400-1000 А (без дугогасительной камеры) выполняется в соответствии с IEC 62271-102. Этот стандарт также действует на установленный заземлитель.
2 Классификация и соответствующие стандарты.
Выключатель | Стандарт |
Разъединитель TRI 5 | IEC 62271-102 |
Выключатель нагрузки с предохранителем L-TRI 5 F | IEC 62271-105 |
Выключатель нагрузки L-TRI 5 | IEC 60265 |
Общий стандарт для высоковольтных выключателей | IEC 60694 |
3 Условия работы:
Выключатели нагрузки L-TRI 5/12-24 кВ предназначены для использования при следующих условиях работы:
Температура воздуха | Максимальная | +40 0С |
| Средняя максимальная за сутки | +35 0С |
| Минимальная | -25 0С |
Место установки | Максимальная высота над уровнем моря | 1000 м. |
4 Технические параметры:
Тип | L-TRI 5 | L-TRI 5F | |||||||
Номинальное напряжение (кВ) | 10 | 15 | 20 | 10 |
| 20 | |||
Максимальное рабочее напряжение (кВ) | 12 | 17,5 | 24 | 12 |
| 24 | |||
Номинальное напряжение грозового импульса (кВ) | 75 | 95 | 125 | 75 |
| 125 | |||
Номинальное | 28 |
| 38 |
| 50 |
| 28 |
| 50 |
испытательное |
|
|
|
|
|
|
|
|
|
напряжение переменным током (кВ) |
|
|
|
|
|
|
|
|
|
Номинальный ток (А) | 400 630 | 1000 | 400 630 | 1000 | 400 630 | 1000 | 200 | ||
Номинальный | 25 | 40 | 25 | 40 | 25 | 40 |
|
| |
кратковременный ток (к з.) (А) |
|
|
|
|
|
|
|
| |
Межполисное расстояние | 125 |
| 210 | 165 |
| 165 |
| 250 | |
Тип | L-TRI 5 | L-TRI 5F | |||||||
(мм) | 165 |
| 250 | 210 |
| 275 | |||
Т - с межполисными | 210 |
| 275 | 250 |
| 300 | |||
пластинами |
|
|
|
|
|
| |||
(Т) - без межполисных | 250 |
| 300 |
|
|
| |||
пластин |
|
|
|
|
|
| |||
Механический цикл | ~1 600 |
| |||||||
Количество операций при | n=2 |
|
|
|
|
| |||
номинальном токе к.з. |
|
|
|
|
|
| |||
5 Транспортировка, получение и хранение
5.1 Транспортировка
Выключатели транспортируются во включенном состоянии. При этом у выключателей с приводом KS с одной стороны вывешена выключающая пружина.
При транспортировке крепление допускается только к раме выключателей, при необходимости - к опорным изоляторам. К токопроводам и гасительным камерам крепление не допускается ни в коем случае.
При использовании подъемных механизмов допустимы только пеньковые канаты, стальные канаты непригодны.
5.2 Получение
Аккуратно распакуйте выключатели. Проверьте, нет ли механических повреждений на них и все ли комплектующие части на месте. Если что-то не найдено или повреждено немедленно свяжитесь с поставщиками.
5.3 Хранение
Упаковка для транспортировки не подходит для хранения выключателей. Хранение в упакованном состоянии рискованно.
Хранение под открытом небом не допускается
Помещение для хранения должно быть сухим и исключать возможность загрязнения и запыленности.
