Трансформаторы тока с литой изоляцией ТКЛМ, TP, ТШН, ТЛ, ТШС, ТКС, ТРС-0,66

Трансформаторы тока с литой изоляцией ТКЛМ, TP, ТШН, ТЛ, ТШС, ТКС, ТРС-0,66
Назначение и область применения
Трансформаторы, производства Самарский трансформатор (холдинг ОЭнТ), предназначены для передачи сигнала измерительной информации измерительным приборам в установках переменного тока частоты 50 Гц с номинальным напряжением до 0,66 кВ включительно.
Предназначены для эксплуатации в климатическом исполнении У, Т, XЛ, ОМ категории размещения 2 и 3 по ГОСТ 15150.
Габаритные и установочные размеры

ТШС-0.66
размеры ТШС-0.66

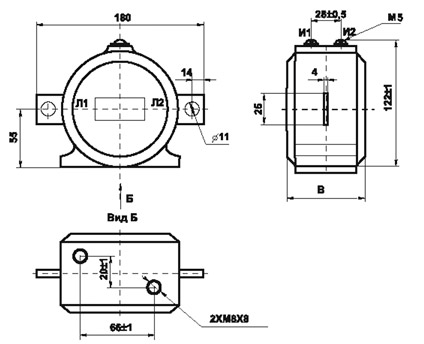

TP
размеры TP

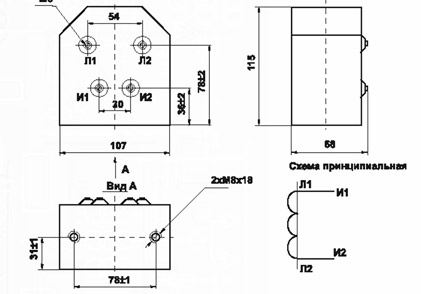

TPC-0,66 ОМЗ
размеры TPC-0,66 ОМЗ
ТКС-0,66
размеры ТКС-0,66

Вариант
И СП ОПН.

Первичный так, А

Вторичный так, А

Вторичная нагрузка, вА

Класс точности

Размер в мм

1

5,10,20,30,50,100,200,300

5

5

1

60

II

5,10,20,30,50,100,200,300

5

40

1

80

III

5,100,200,300

1

40

а

80

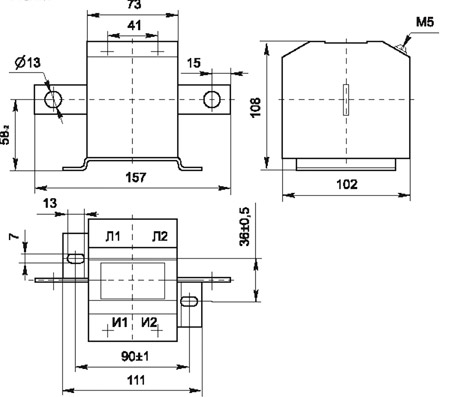

ТКЛМ
размеры ТКЛМ

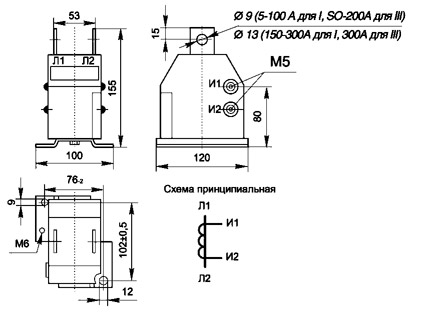

ТЛ-0,66-1, II, III - 5-300/5
размеры ТЛ-0,66-1, II, III - 5-300/5<

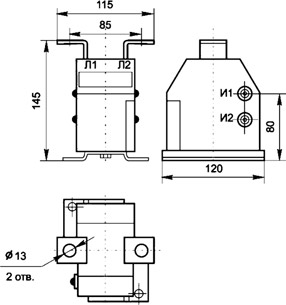

ТЛ-0,66-1 и II 400/5
размеры ТЛ-0,66-1 и II 400/5

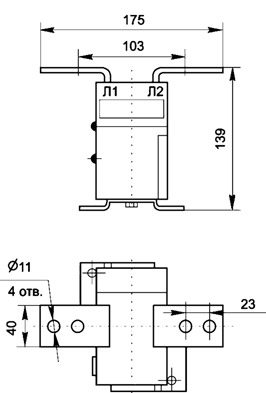

ТЛ-0,66-1-600/5
размеры ТЛ-0,66-1-600/5
ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

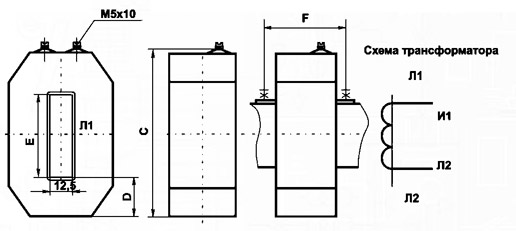

ТШН-0,66
Крепление трансформатора на шине
Крепление трансформатора на шине

Номинальный первичный ток, А

Номинальная вторичная нагрузка, ВА

Класс точности

Размеры

А

В

С

D

Е

F

300,400

5



103

55

144

40

63,4

71

600

10

0,5

800, 1000, 1500, 2000



113

45

184

34

103,3

60

Технические параметры ТТ с литой изоляцией


Тип

Ном. первичый ток, А

Ном. вторич. ток А

Класс точности

Ном. вторичн. нагрузка, ВА

Габаритные размеры, мм

Масса, кг

ТКЛМ-0,66 У,ТЗ

5, 10, 15,20,30,50 75, 100, 150, 200, 300

5

0,5; 1

5

157x102x110

2,1

ТР-0,66 У,Т2

1

1

0,5

10

145x113x130

3,1

5



ТШН- 0.66ХТЗ

300, 400

5

103x55x144

2,0

600

10

800,1000, 1500

10

113x45x184

ТЛ-0.66УТЗ

5, 10,30,50, 75, 100, 150,200,300

0,5; 1



100x120x155

2,0

400, 600

115x120x145 175x120x139

ТШС- 0.660МЗ

400, 600

1

40

120x120x126

2,8

800, 1000, 1500

120x110x166

3,3

400, 600

1

3

ТКС-0.660МЗ

5, 10,30,50, 100, 200, 300

5

1

5,40

180x60x115

1,0

100, 200, 300

1

3

40

180x80x115

2,7

ТРС-0.660МЗ

5

1

0,5

10

107x68x115

1,9
