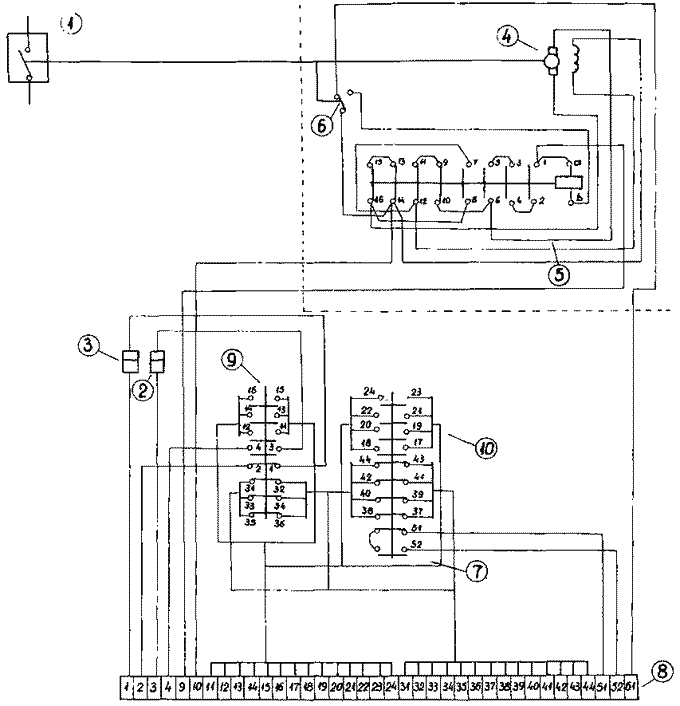

Рисунок 8 . ЭЛЕКТРИЧЕСКАЯ СХЕМА ЗПМ 6000-9000.
1. Выключатель.
2. Электромагнит отключения.
3. Электромагнит включения.
4. Электродвигатель
5. Контактор.
6. Микропереключатель.
7. Моментный переключатель.
8.Клеммный ряд.
9, 10. Сигнальное устройство
Выключатель отключен, пружины включения заведены.
