Нормированные электрические характеристики отдельных симметричных пар, пар звездных четверок и отдельных жил коаксиальных кабелей при 20° С приведены в табл. 9.26.
Типовые характеристики частотных зависимостей коэффициентов затухания симметричных пар кабелей типов КМ-4 и КМ-8/6 в диапазоне частот 10... 2000 кГц, используемых для распределительных систем, приведены в табл. 9.27.
Для кордельно-бумажной изоляции отклонение от номинальных значений не более ±3% для частот до 110 кГц, для частот свыше 110 кГц±3% для кабелей КМ-4 и +5% для кабелей КМ-8/6. Допускается на отдельных частотах в диапазоне 10... 110 кГц отклонение ±6%, а на частотах 200.....2000 кГц отклонение ±7,5 для кабелей КМ-4 и ±6% для кабелей КМ-8/6.
Значения параметров передачи симметричных пар в диапазоне частот до 15 кГц с жилами диаметром 0,9 мм кабелей типов КМ-4 и КМ-8/6 в зависимости от вида изоляции даны в табл. 9.28, а в диапазоне частот до 3,5 кГц и с жилами диаметром 0,7 мм кабеля типа МКТ-4 в полиэтиленовой изоляции в табл. 9.29.
Значения волнового сопротивления симметричных пар кабелей типов КМ-4 и КМ-8/6 в диапазоне частот до 110 кГц в зависимости от вида изоляции приведены в табл. 9.30.
В диапазоне частот выше 100 кГц параметры передачи симметричных пар коаксиальных кабелей аппроксимируются следующими выражениями:
Значения коэффициентов аппроксимации параметров передачи для пар с различными типами изоляции кабелей типов КМ-4 и КМ-8/6 представлены в табл. 9.31.

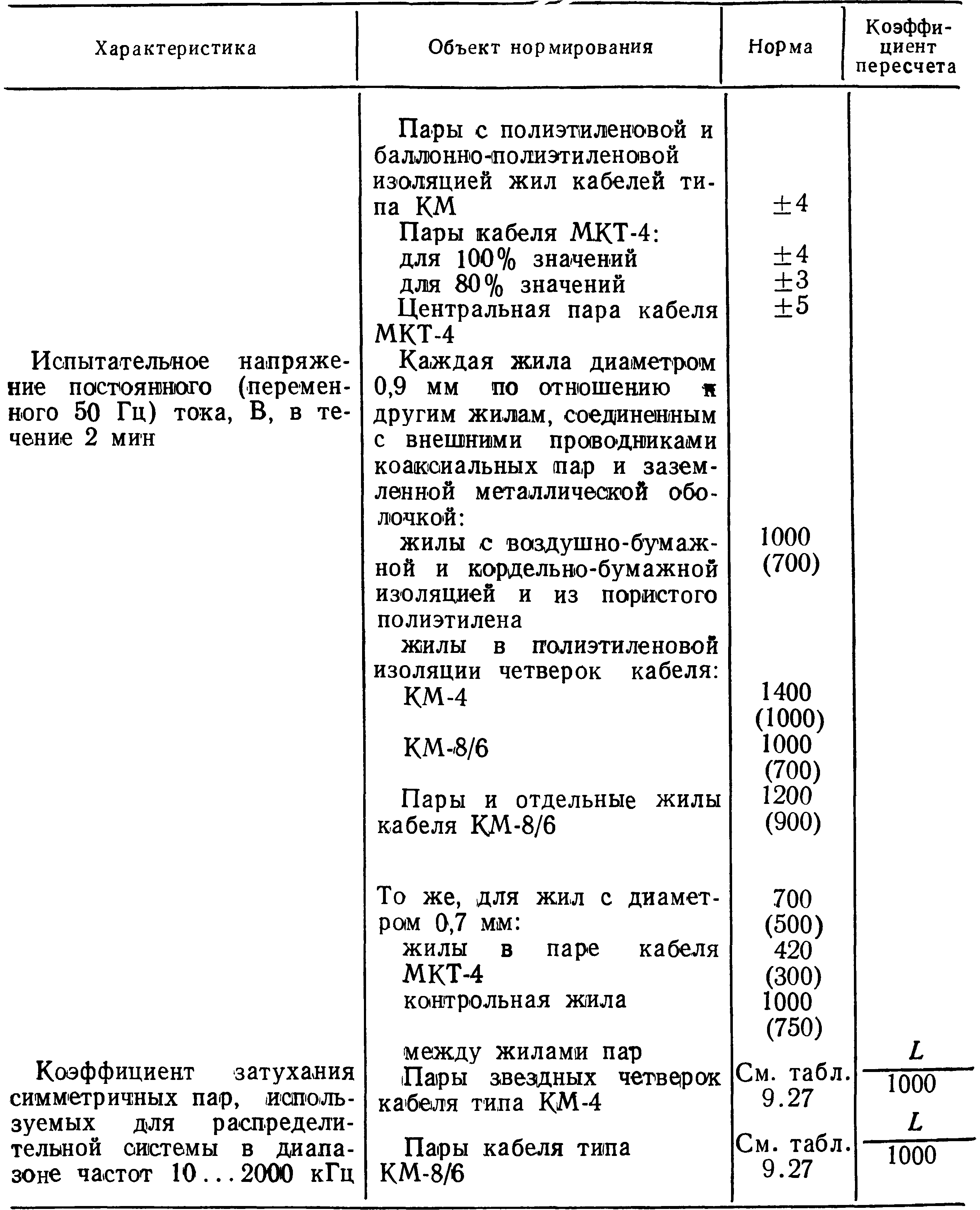

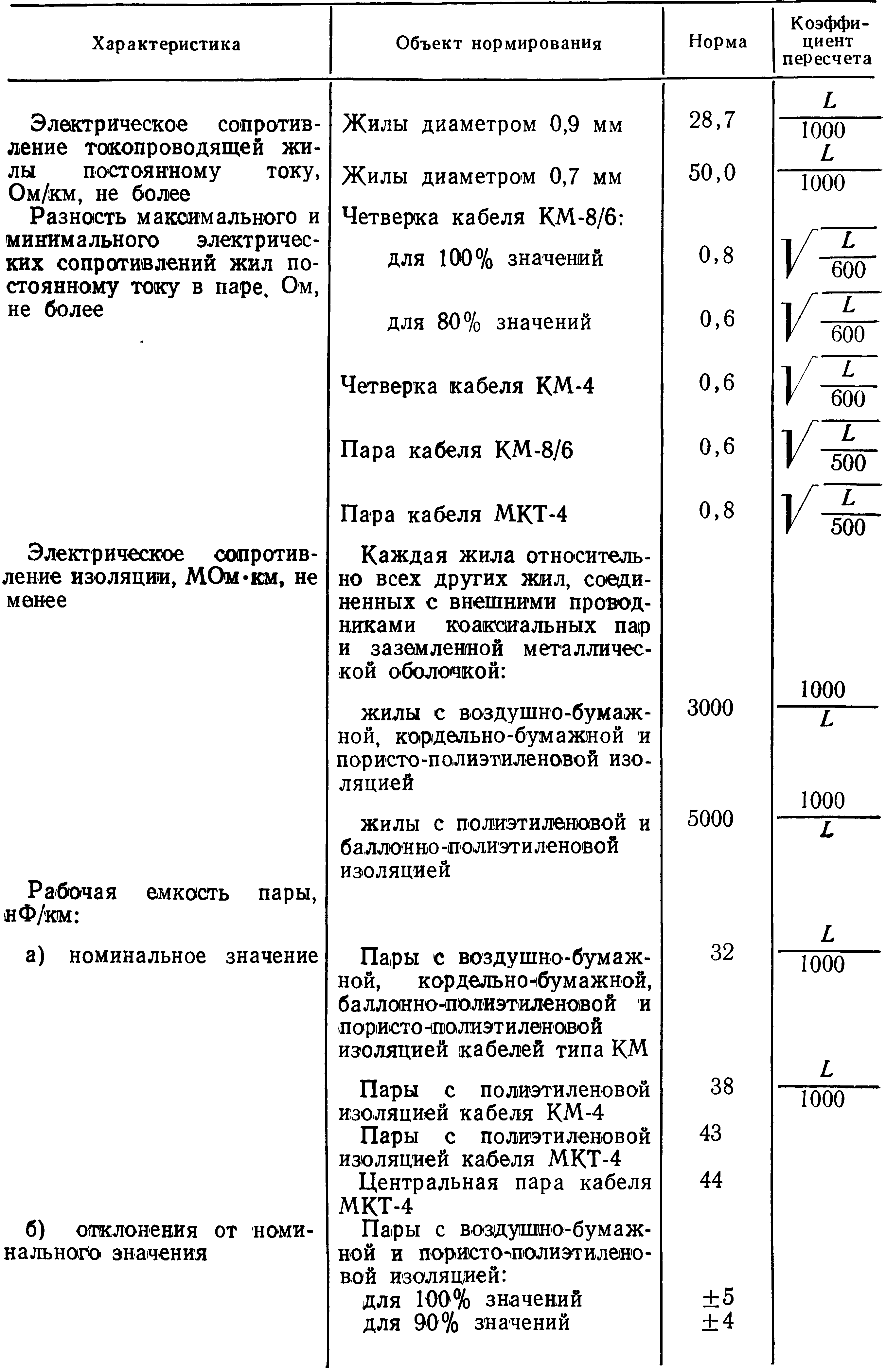

Таблица 9.26
Нормированные электрические характеристики симметричных пар
Окончание табл. 9.26
Частотная зависимость коэффициента затухания симметричных пар кабелей КМ-4 и КМ-8/6
/, кГц | Номинальный коэффициент затухания, дБ/км, | для кабеля | ||
КМ-4 | КМ-8/6 | |||
с воздушно-бумажной или кордельно- бумажной изоляцией | с полиэтиленовой изоляцией | с пористо- полиэтиленовой изоляцией | с баллоннополиэтиленовой изоляцией | |
10 | 1,30 | 1,43 | 1,35 | 1,35 |
20 | 1,48 | 1,67 | 1,56 | 1,56 |
30 | 1,66 | 1,85 | 1,71 | 1,71 |
40 | 1,84 | 2,03 | 1,85 | 1,85 |
50 | 2,02 | 2,21 | 2,00 | 2,00 |
60 | 2,20 | 2,38 | 2,14 | 2,14 |
70 - | 2,38 | 2,56 | 2,28 | 2,28 |
80 | 2,56 | 2,74 | 2,43 | 2,43 |
90 | 2,73 | 2,92 | 2,59 | 2,59 |
100 | 2,91 | 3,09 | 2,75 | 2,75 |
ПО | 3,09 | 3,26 | 2,91 | 2,91 |
200 | 4,7 4,7* | — | — | 4,10 |
500 | 8,9 8,8* | — | — | 7,40 |
800 | 12,6 12,3* | — | — | 10,20 |
1000 | 15,0 14,5* | — | — | 11,90 |
1500 | 20,6 19,7* | — | — | 15,90 |
2000 | 25,9 24,6* |
| ” | 19,70 |
* Для кордельно-бумажной изоляции отклонение от номинальных значений не более ±3% для частот до 110 кГц, для частот свыше 110 кГц ±3% для кабелей КМ-4 и±5% для кабелей КМ-8/6. Допускается на отдельных частотах в диапазоне 10 . . .110 кГц отклонение ±6%, а на частотах 200 ... 2000 кГц отклонение ±7,5% для кабелей КМ-4 и ±6% для кабелей КМ-8/6.
Таблица 9.28
* Для полиэтиленовой изоляции.
Параметры передачи симметричных пар кабелей типов КМ-4, КМ-8/6

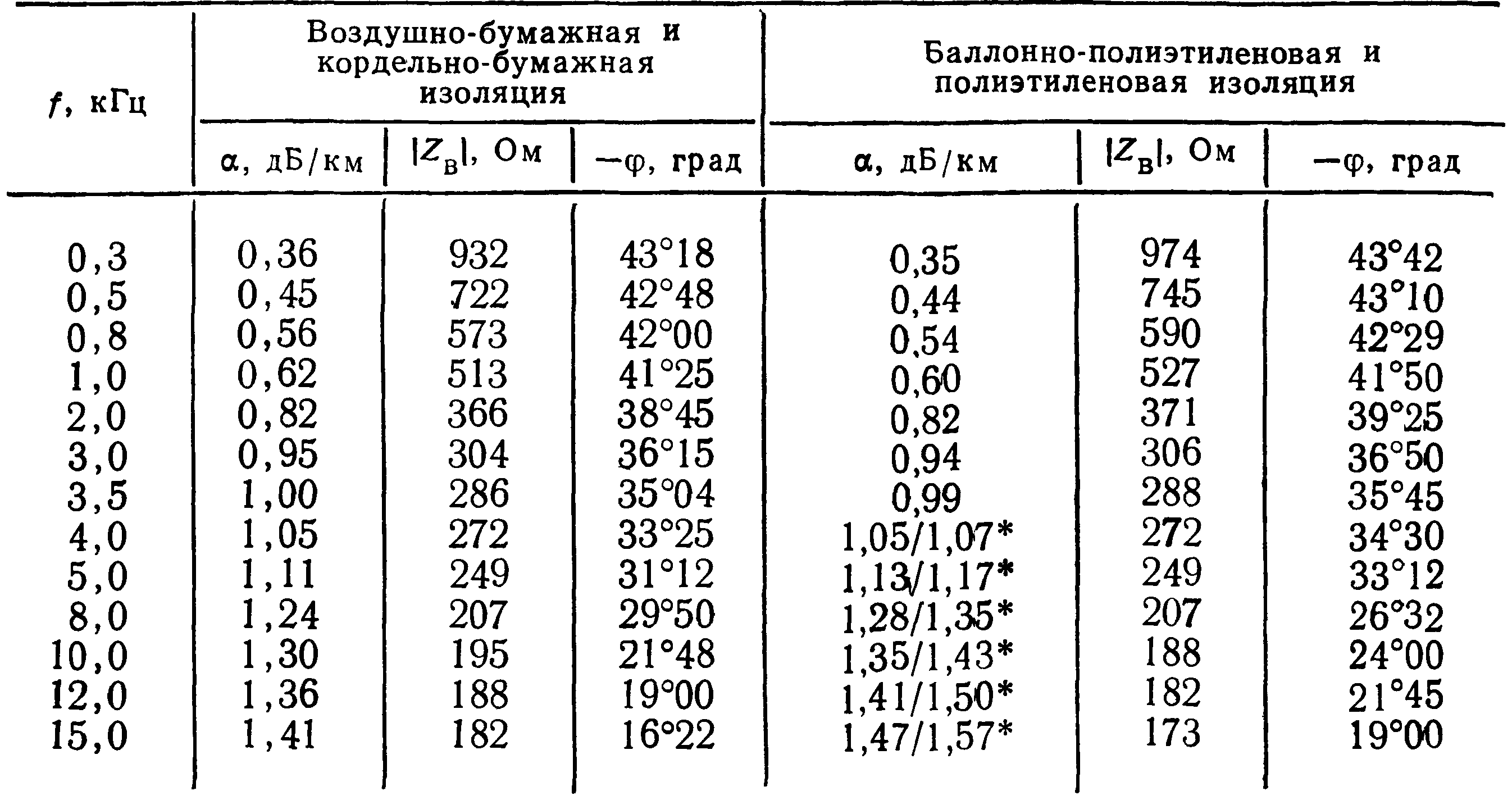

Таблица 9.29
Волновое сопротивление симметричных пар кабелей типов КМ-4 и КМ-8/16
Таблица 9.30
Параметры передачи симметричных пар кабеля типа МКТ-4 с жилами диаметром 0,7 мм и в полиэтиленовой изоляции
Таблица 9.31
Коэффициенты аппроксимации параметров передачи симметричных пар кабелей типов КМ-4 и КМ-8/6
Рис. 9.1. Усредненные характеристики переходного затухания на ближнем конце
В кабеле типа КМ-4 между парами в соседних четверках, а в кабеле типа КМ-8/6 между диаметрально противоположными парами значения А0 не должно быть менее 70 дБ в диапазоне частот
Рис. 9.2. Автокорреляционная функция частотной зависимости переходного затухания на ближнем конце
- .2000 кГц. На отдельных частотах допускается A0==65 дБ.
Частотные зависимости характеристик переходного затухания на ближнем конце между парами соседних четверок A0с, противоположных четверок A0п и внутри четверок А0в кабеля типа КМ-4 представлены на рис. 9.1. Автокорреляционная функция переходного затухания А0с в зависимости от частотного интервала ∆f имеет монотонный убывающий характер с небольшими колебаниями при интервале корреляции порядка 3 МГц (рис. 9.2).
