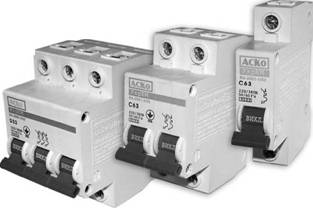

Одно, двух и трехполюсные выключатели автоматические предназначены для защиты низковольтных электрических цепей от продолжительных токовых перегрузок и токов короткого замыкания, а также для оперативных коммутаций электрических цепей.

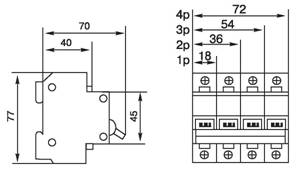

Соответствуют ДСТУ 3025-95; ГОСТ30325-95 и МЭК 898-87. Габаритные размеры:
Технические характеристики:
Тип | ВА-2000 | ВА-2001 ВА-2006 | |
Количество полюсов | 1, 2, 3 | ||
Номинальный ток In, А | 1, 2, 3, 4, 5, 6, 10, 16, 20, 25, 32, 40, 50, 63 | ||
Номинальное напряжение коммутации Un, В | 220 /380 | ||
Номинальная частота сети fn, Гц | 50 | ||
Время срабатывания электромагнитной защиты, с | 31п>0,1 | 51п>0,1 | 81п>0,1 |
51п<0,1 | 81п<0,1 | 121п<0,1 | |
Коммутационная износостойкость, циклов* | 6000 | ||
Предельная коммутационная способность, А | 6000 | ||
Степень защиты IP | 20 | ||
Температурный коэффициент, % | 1,02 | ||
* При коммутации токов, не превышающих 0,8ln, температуре от -10 С до +60 °С и влажности не более 75%
Устройство:
Выключатели УкрЕМ ВА-2000, УкрЕМ ВА-2001 и УкрЕМ ВА-2006 собраны в не поддерживающих горение корпусах "2" из механически прочной и термостойкой пластмассы (230°С), имеют замки "9" для монтажа на 35 мм DIN-рейку. Снабжены двумя типами защиты:
тепловой - для защиты от длительных токовых перегрузок, выполненной на базе биметаллической пластины "3";
электромагнитной - для защиты от токов короткого замыкания, выполненной на базе соленоида "4".
Разъединитель "5" содержит контакты из серебросодержащего сплава. Дугогасительная камера "7", состоящая из девяти пластин и активный дугогасительный контакт "8" повышают коммутационную износостойкость и, соответственно, предельную коммутационную способность. Надежный контакт с проводниками обеспечивают комбинированные зажимы "6", выполненные из оцинкованной стали и посеребренной латуни. Выключатели с лицевой стороны снабжены индикатором состояния "1" ВКЛ/ВЫКЛ (надпись нанесена непосредственно на привод).

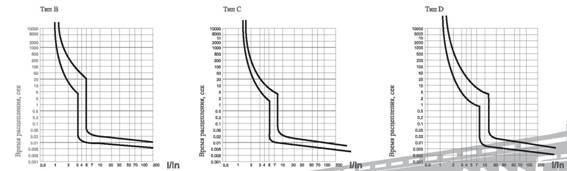

Времятоковые характеристики УкрЕМ ВА-2000 (тип В), УкрЕМ ВА-2001 (тип С) и УкрЕМ ВА-2006 (тип D)
