TJC 4 трансформатор напряжения ABB

Трансформатор напряжения TJC 4

Класс напряжения

[кВ]

3 - 6 - 10

Испытательное напряжение кратковременное промышленной частоты,  1 мин.

[кВ]

24 - 32 - 42

Испытательное напряжение грозовых импульсов (полных)

[кВ]

44 - 60 - 80

Номинальная нагрузка,  точность

[ВА/кл.]

15/0, 2 - 50/0.5 - 100/1

Вспомогательная обмотка

[ВА/кл.]

50-200/6Р

Описание
Трансформаторы напряжения TJC 4,  производства ABB,   с одним изолированным полюсом заливаются в эпоксидную смолу и проектируются для внутренней установки с классом напряжения от 3, 6 кВ до 12 кВ.
Если не требуется другое значение,  то трансформаторы изготавливаются с коэффициентом перенапряжения 1, 9 х Un/8 час. Один вывод первичной обмотки,  включая соответствующий концевой зажим,  изолирован от земли на уровень,  который соответствует номинальному уровню изоляции. Трансформатор в большинстве случаев оснащен двумя вторичными обмотками,  где первая обмотка используется или в целях измерения,  или в целях защиты,  а вторая обмотка включается в схему «открытого треугольника» в трехфазной системе.
Во время эксплуатации трансформатора один зажим каждой используемой вторичной обмотки,  а также один из зажимов в схеме «открытый треугольник» должен быть заземлен. Если не требуется иначе,  то вторичные обмотки выводятся на вторичную коробку зажимов литого типа.
Трансформатор может монтироваться и эксплуатироваться в любом положении. Корпус трансформатора прикрепляются с помощью четырех болтов. Заземляющий зажим М8 помещен на опорной плите трансформатора. Вторичная коробка зажимов закрыта пластмассовой пломбируемой крышкой.
Номинальное первичное напряжение: 3/V3 кВ; 3, 3/V3 кВ; 6/V3 кВ; 6, 6/V3 кВ; 10/V3 кВ; 11/V3 кВ.
По соглашению трансформаторы могут поставляться и с другим первичным напряжением.
Номинальные вторичные напряжения: ... 100/V3 В; 110/V3 В класс точности 0, 2; 0, 5; 1 (обмотка измерения) или 3Р; 6Р (обмотка защиты). По соглашению с заказчиком может быть и другое вторичное напряжение. Номинальное напряжение для включения в схему «открытый треугольник»: ... 100/V3 В; 110/V3 В класс 6 Р.
Номинальная промышленная частота ... 50 Гц или 60 Гц.
По соглашению с изготовителем трансформатор может быть спроектирован также для двух первичных уровней напряжения (с переключением на вторичной стороне). Трансформаторы спроектированы и изготавливаются согласно нижеприведенным стандартам и рекомендациям: IEC,  VDE,  ANSI,  BS,  ГОСТ и ЧСН. Вес трансформатора: 20 кг

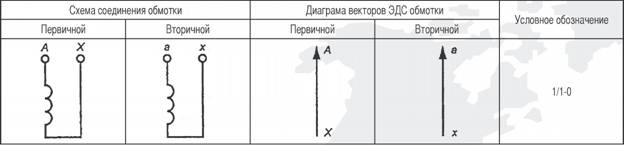

Схемы и группы соединений обмоток однофазных двухобмоточных трансформаторов

Схемы и группы соединений обмоток однофазных трехобмоточных трансформаторов с двумя основными вторичными обмотками

Схемы и группы соединений обмоток однофазных трехобмоточных трансформаторов с основной и дополнительной вторичными обмотками

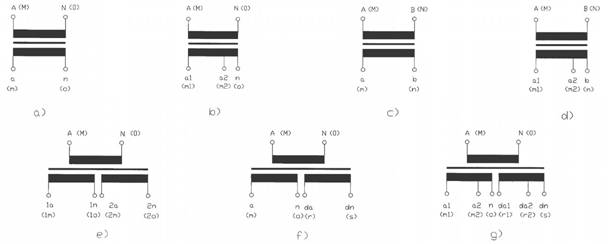

Обозначение зажимов трансформатора напряжения

а)       измерительный трансформатор цепи заземления
б)      измерительный трансформатор цепи заземления с отводом
в)       трансформатор с двумя изолированными полюсами
г)       трансформатор с двумя изолированными полюсами с отводом
д)      измерительный трансформатор цепи заземления с двумя вторичными обмотками
е)       измерительный трансформатор цепи заземления с двумя вторичными обмотками,  из которых одна образует вспомогательную обмотку
ж)      измерительный трансформатор цепи заземления с двумя вторичными обмотками с отводом,  из которых одна образует вспомогательную обмотку

Стандартное исполнение трансформаторов


Первичное напряжение,  В

Вторичная обмотка

Вспомогательная обмотка

Напряжение,  В

Точность

Нагрузка,  ВА

Напряжение,  В

Точность

Нагрузка,  ВА

3000/v3

100/v3

0, 2

10, 15, 25







3000/v3

100/v3

0, 2

10, 15, 25

100/3

6P

50

3000/v3

100/v3

0, 2

10, 15, 25

100/3

6P

100

3000/v3

100/v3

0, 5

15, 25, 50







3000/v3

100/v3

0, 5

15, 25, 50

100/3

6P

50

3000/v3

100/v3

0, 5

15, 25, 50

100/3

6P

100

3000/v3

100/v3

1

50, 75, 100







3000/v3

100/v3

1

50, 75, 100

100/3

6P

50

3000/v3

100/v3

1

50, 75, 100

100/3

6P

100

3300/v3

110/v3

0, 2

10, 15, 25







3300/v3

110/v3

0, 2

10, 15, 25

110/3

6P

50

3300/v3

110/v3

0, 2

10, 15, 25

110/3

6P

100

3300/v3

110/v3

0, 5

15, 25, 50







3300/v3

110/v3

0, 5

15, 25, 50

110/3

6P

50

3300/v3

110/v3

0, 5

15, 25, 50

110/3

6P

100

3300/v3

110/v3

1

50, 75, 100







3300/v3

110/v3

1

50, 75, 100

110/3

6P

50

3300/v3

110/v3

1

50, 75, 100

110/3

6P

100

6000/v3

100/v3

0, 2

10, 15, 25







6000/v3

100/v3

0, 2

10, 15, 25

100/3

6P

50

6000/v3

100/v3

0, 2

10, 15, 25

100/3

6P

100

6000/v3

100/v3

0, 5

15, 25, 50







6000/v3

100/v3

0, 5

15, 25, 50

100/3

6P

50

6000/v3

100/v3

0, 5

15, 25, 50

100/3

6P

100

6000/v3

100/v3

1

50, 75, 100







6000/v3

100/v3

1

50, 75, 100

100/3

6P

50

6000/v3

100/v3

1

50, 75, 100

100/3

6P

100

6600/v3

110/v3

0, 2

10, 15, 25







6600/v3

110/v3

0, 2

10, 15, 25

110/3

6P

50

6600/v3

110/v3

0, 2

10, 15, 25

110/3

6P

100

6600/v3

110/v3

0, 5

15, 25, 50







6600/v3

110/v3

0, 5

15, 25, 50

110/3

6P

50

6600/v3

110/v3

0, 5

15, 25, 50

110/3

6P

100

6600/v3

110/v3

1

50, 75, 100







6600/v3

110/v3

1

50, 75, 100

110/3

6P

50

6600/v3

110/v3

1

50, 75, 100

110/3

6P

100

10000/v3

100/v3

0, 2

10, 15, 25







10000/v3

100/v3

0, 2

10, 15, 25

100/3

6P

50

10000/v3

100/v3

0, 2

10, 15, 25

100/3

6P

100

10000/v3

110/v3

0, 2

10, 15, 25







10000/v3

110/v3

0, 2

10, 15, 25

110/3

6P

50

10000/v3

110/v3

0, 2

10, 15, 25

110/3

6P

100

10000/v3

100/v3

0, 5

15, 25, 50







10000/v3

100/v3

0, 5

15, 25, 50

100/3

6P

50

10000/v3

100/v3

0, 5

15, 25, 50

100/3

6P

100

10000/v3

110/v3

0, 5

15, 25, 50







10000/v3

110/v3

0, 5

15, 25, 50

110/3

6P

50

10000/v3

110/v3

0, 5

15, 25, 50

110/3

6P

100

10000/v3

100/v3

1

50, 75, 100







10000/v3

100/v3

1

50, 75, 100

100/3

6P

50

10000/v3

100/v3

1

50, 75, 100

100/3

6P

100

10000/v3

110/v3

1

50, 75, 100







10000/v3

110/v3

1

50, 75, 100

110/3

6P

50

10000/v3

110/v3

1

50, 75, 100

110/3

6P

100

11000V3

100/v3

0, 2

10, 15, 25







11000V3

100/v3

0, 2

10, 15, 25

100/3

6P

50

11000/v3

100/v3

0, 2

10, 15, 25

100/3

6P

100

11000/v3

110/v3

0, 2

10, 15, 25







11000/v3

110/v3

0, 2

10, 15, 25

110/3

6P

50

11000/v3

110/v3

0, 2

10, 15, 25

110/3

6P

100

11000/v3

100/v3

0, 5

15, 25, 50







11000/v3

100/v3

0, 5

15, 25, 50

100/3

6P

50

11000/v3

100/v3

0, 5

15, 25, 50

100/3

6P

100

11000/v3

110/v3

0, 5

15, 25, 50







11000/v3

110/v3

0, 5

15, 25, 50

110/3

6P

50

11000/v3

110/v3

0, 5

15, 25, 50

110/3

6P

100

11000/v3

100/v3

1

50, 75, 100







11000/v3

100/v3

1

50, 75, 100

100/3

6P

50

11000/v3

100/v3

1

50, 75, 100

100/3

6P

100

11000/v3

110/v3

1

50, 75, 100







11000/v3

110/v3

1

50, 75, 100

110/3

6P

50

11000/v3

110/v3

1

50, 75, 100

110/3

6P

100
