Моторный привод
Моторные приводы могут работать в ручном и автоматическом режиме. Моторный привод управляет механизмом, переводящим рычаг управления автоматических выключателей TD и TS в положение ВКЛ. и ОТКЛ/СБРОС.
Рукоятка ручного управления расположена на передней панели привода
Имеется возможность выбора ручного или автоматического режима работы.
Моторный привод крайне необходим при создании системы ввода резерва с дистанционным управлением, обеспечивающей непрерывную подачу питания в особо важных электроустановках:
Коммерческий сектор: больницы, высотные здания, банки, страховые компании, торговые центры
Промышленные объекты: корабли, сборочные линии, военные объекты, порты и железнодорожные станции.
MCCB | Тип | Напряжение управления | Потребляемый ток привода | Время отклика (ms) | Потребляемая мощность | Механическая износостойкость | Кол-во циклов работы в | |
|
| (A) | Размыкание | Замыкание | (W) | (циклов работы) | час | |
|
| © 24 V пост. тока | <2.5A |
|
|
|
|
|
TD100, TD160 | MOP1 | © 100~240 V перем./ 100~220V пост. тока | (24 V пост.тока) <0.5 A (переменного тока) | 310 | 200 | 14 | 25,000 | 120 |
TS100, TS160, TS250 | MOP2 | © 24 V пост. тока © 100~110 V переменного тока/ 100 V пост. тока © 230 V перем./ 220 V пост. тока | < 5A | 350 | 230 | 14 | 25,000 | 120 |
TS400,TS 630 | MOP3 | (24 V пост.тока) < 2A | 500 | 350 | 35 | 20,000 | 60 | |
TS800 | MOP4 | (переменного тока) | 700 | 420 | 35 | 10,000 | 20 | |
Схема подключения
Стандартное подключение
Ручное и дистанционное управление включением и отключением автоматического выключателя
Подключение контакта сигнализации (AL)
На схеме ниже показано подключение контакта сигнализации (AL) к автоматическому выключателю без независимого расцепителя или минимального расцепителя напряжения.
При аварийном срабатывании устраните причину короткого замыкания и уставите автоматический выключатель в исходное состояние вручную.
Подключение контакта аварийной сигнализации FAL (автоматические выключатели с ETS)
На схеме ниже показано подключение контакта сигнализации (FAL) к автоматическому выключателю с электронным расцепителем.
TS250 + MOP2
Susol
При аварийном срабатывании устраните причину короткого замыкания и уставите автоматический выключатель в исходное состояние вручную.
Дистанционное управление
Ручное управление
Вставьте рукоятку ручного управления в паз передней панели моторного привода и поверните по часовой стрелке
Для надежного срабатывания микровыключателя моторного привода рукоятку следует повернуть по часовой стрелке строго на 180 э.
После выполнения операции ручного управления установите рукоятку в исходное положение.
Внимание! Если автоматический выключатель сработал от нажатия кнопки, то автоматически перевести его в исходное положение с помощью моторного привода невозможно. Это можно сделать только вручную.
Переведите ползунковый выключатель в положение AUTO.
Автоматическое управление
Переведите ползунковый выключатель в положение AUTO, при этом на моторный привод будет подано питание.
Количество операций упарвления не должно превышать: для аппаратов TD 160N/H/L, TS250N/H/L:180 циклов в час.
Внешний управляющий сигнал должен соответствовать входным характеристикам моторного привода.
Помехи от близко расположенного коммуникационного оборудования могут влиять на цепи питания контактов управления приводом.
Рекомендуется защищать эти цепи фильтром помех.
При работе в автоматическом режиме не подавайте одновременно сигналы ВКЛ. и ОТКЛ.
Рукоятка ручного управления
Susol
Если автоматический выключатель оснащен минимальным расцепителем напряжения UVT, то сначала отрегулируйте UVT на соответствующее номинальное напряжение, а затем устанавливайте моторный привод.
Дистанционное управление
Моторный привод
Внешний вид
ф Красный индикатор положения ВКЛ. © Белый индикатор положения СРАБОТАЛ. ф Зеленый индикатор положения ОТКЛ. © Кнопка для принудительного срабатывания (возможно только для TD160AF и TS630AF) © Рукоятка выбора положений ВКЛ./ОТКЛ./СБРОС © Переключатель режима управления РУЧНОЕ/АВТОМАТИЧЕСКОЕ
TD160 .... MOP-1
Susol

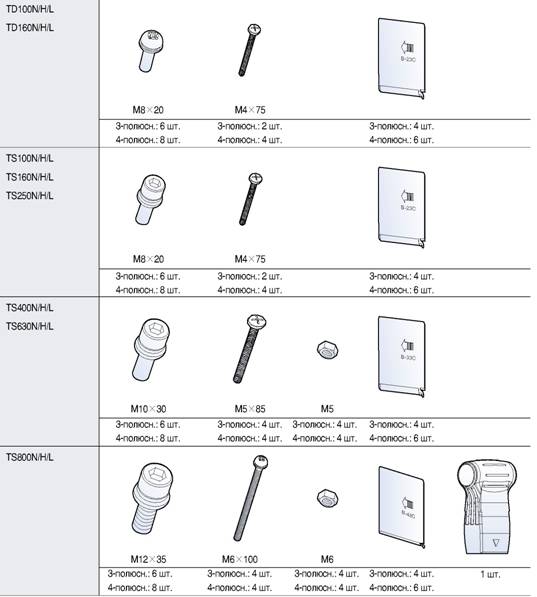

Аксессуары, входящие в стандартную комплектацию
В стандартную комплектацию автоматических выключателей Susol TD и TS входят следующие аксессуары для монтажа, подключения и ручного управления.
