Маркировка и идентификация выводов контакторови связанных с ними реле перегрузки

А.1 Общие положения
Выводы контакторов и связанных с ними реле перегрузки идентифицируют с целью информации о функции каждого вывода, его расположении относительно других выводов и т. д.
А.2 Маркировка и идентификация выводов контакторов
А.2.1 Маркировка и идентификация выводов катушек
В случае идентификации с применением буквенно-цифровой маркировки выводы катушки электромагнитного контактора следует обозначать А1 и А2.

Выводы отводов катушки с отводами следует маркировать порядковыми номерами A3, А4 и т. д.
Примеры

Примечание — Вследствие этого входные и выходные выводы могут иметь как четные, так и нечетные номера.

Выводы обмоток катушки с двумя обмотками следует маркировать A1, A2 (первая обмотка) — B1, B2 (вторая обмотка).

А.2.2 Маркировка и идентификация выводов главных цепей
Выводы главных цепей следует маркировать однозначными цифрами и буквенно-цифровыми обозначениями.

Примечание — Действующие альтернативные способы маркировки, т. е. 1—2 и L1—T2, постепенно будут заменяться указанным способом.

Альтернативно выводы можно идентифицировать на коммутационной схеме, поставляемой вместе с
аппаратом.
А.2.3 Маркировка и идентификация выводов вспомогательных цепей Выводы вспомогательных цепей следует маркировать или идентифицировать на схемах двузначными цифрами:
- цифра на месте единиц — функциональный номер;
- цифра на месте десятков — порядковый номер,
например
пример маркировки
А. 2.3.1 Функциональный номер
Номера 1, 2 и 3, 4 присваивают цепям с размыкающими и замыкающими контактами соответственно.

Примечание — Определения замыкающих и размыкающих контактов приведены в пп. 2.3.12 и 2.3.13 ГОСТ Р 50030.1.

Примеры

Примечание — Точки в этих примерах заменяют порядковые номера, проставляемые по обстоятельствам.

Выводы цепей с переключающими контактными элементами следует маркировать номерами 1, 2 и 4.

Номера 5, 6 (для размыкающих контактов) и 7, 8 (для замыкающих контактов) присваивают выводам вспомогательных цепей, в которые входят вспомогательные контакты со специальными функциями.
Примеры


Размыкающий контакт
с замедлением при замыкании

Замыкающий контакт
с замедлением при замыкании

Выводы цепей с переключающими контактными элементами со специальными функциями следует маркировать номерами 5, 6 и 8.
Пример

Переключающий контакт
с замедлением в обоих направлениях

А.2.3.2 Порядковый номер
Выводы, принадлежащие одному контактному элементу, следует маркировать одним номером. Все контактные элементы с одинаковой функцией должны различаться порядковыми номерами.
Примеры


Четыре контактных элемента

Три контактных элемента

Порядковый номер на выводах может не указываться только в случае, если это явным образом указано в дополнительной информации, поставляемой изготовителем или потребителем.

или

Устройство

Устройство

Схема

Примечание — Точки использованы только для иллюстрации взаимосвязи и на практике не ставятся.

А.3 Маркировка и идентификация выводов реле перегрузки
Выводы главных цепей реле перегрузки следует маркировать аналогично выводам главных цепей контакторов (см. А.2.2).

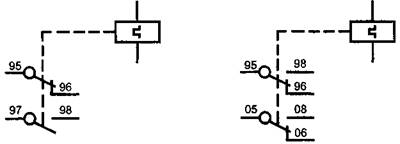

Выводы вспомогательных цепей реле перегрузки следует маркировать аналогично выводам вспомогательных цепей контакторов со специальными функциями (см. А.2.3). Первый порядковый номер всегда 9, если требуется второй вывод, то вместо 9 применяют 0.
Примеры


Альтернативно можно идентифицировать выводы на коммутационной схеме, поставляемой вместе с аппаратом.
