Разрядник — это аппарат, предназначенный для защиты электрической установки от атмосферных перенапряжений. Перенапряжения в электрических установках могут вызвать пробой изоляции, последующие короткие замыкания и выход из строя высоковольтной аппаратуры.
Фактически разрядник является наиболее слабым местом сети по изоляции, через которое происходит разряд на землю при перенапряжениях, после чего нормальный режим в сети восстанавливается. Вместе с тем разрядник должен работать таким образом, чтобы после пробоя его разрядного промежутка не произошло последующего короткого замыкания в сети, что вызвало бы отключение потребителей.
ПУЭ требуют установки разрядников для защиты воздушных линий с воздушными вводами.
Воздушные линии защищаются от перенапряжений трубчатыми разрядниками.
Разрядник типа РТ представляет собой трубку из фибры или оргстекла, внутри которой проходит металлический стержень с воздушным искровым промежутком. При перенапряжении, превышающем установленный уровень, искровой промежуток пробивается и образуется электрическая дуга. В результате высокой температуры из стенок трубки выделяются газы, вырывающиеся под большим давлением наружу, которые способствуют деионизации воздушного пространства в разряднике и гашению дуги. Для правильного выбора разрядников надо иметь данные о величине тока короткого замыкания в месте их установки, так как при малой величине тока короткого замыкания количество выделяющихся газов может оказаться недостаточным, дуга быстро не погаснет и сеть отключится максимальной защитой. Наоборот, при величине тока короткого замыкания, превышающей максимально допустимую для данного типа разрядника, в результате бурного газообразования и чрезмерного повышения давления разрядник будет разрушен.
Поэтому в каталогах даются минимальные и максимальные величины тока короткого замыкания для каждого типа трубчатого разрядника.
Например,
— это разрядник трубчатый на напряжение 10 кВ для диапазона токов короткого замыкания от 0,5 до 7 ка.

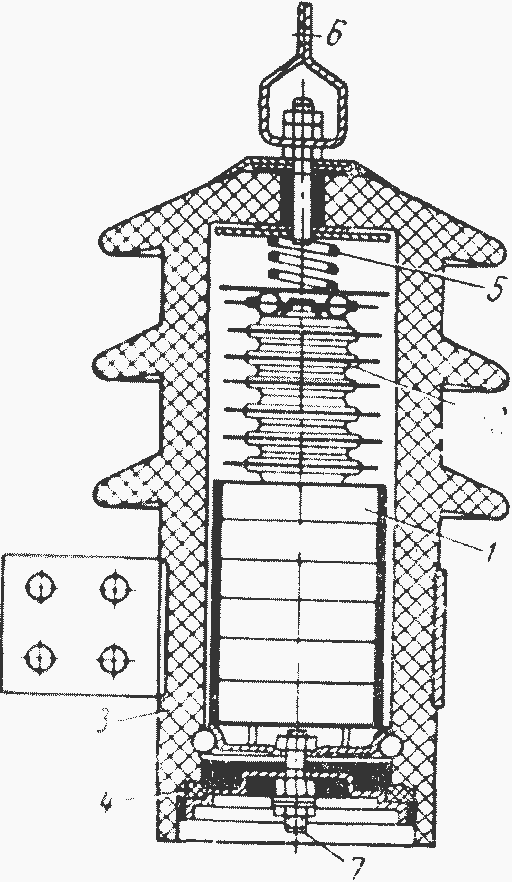

Рис. 11.11. Вилитовый разрядник 6 кВ:
1 — вилитовые диски; 2 — искровые промежутки; 3 — фарфоровая покрышка; 4 — уплотнения; 5 — пружина; 6 — зажим; 7 — зажим для заземления
Вилитовые разрядники (рис. 11.11) предназначаются для защиты от перенапряжений аппаратуры электрических станции и подстанций. В этих аппаратах, называемых еще вентильными, т. е. запирающими, используется свойство керамического материала вилита, из которого они изготовлены, снижать свое сопротивление при повышении напряжения сверх некоторого уставов лепного предела. Таким образом, при перенапряжении разрядник пробивается, а по мере снижения потенциала его диэлектрическая прочность восстанавливается и протекание электрического тока на землю прекращается.
