В этих выключателях дуга горит в воздухе при атмосферном давлении и гасится магнитным дутьем. Дуга при помощи магнитного дутья быстро удлиняется настолько, что напряжение на ней становится выше напряжения сети и она гаснет.
Магнитное дутье создается электромагнитом, катушка которого включается последовательно в контур дуги. Важным элементом выключателя является камера гашения, которая способствует растягиванию и охлаждению дуги. Конструктивные схемы наиболее распространенных типов щелевых камер гашения электромагнитных выключателей приведены на рис. 5-22. На рис. 5-22, а показана камера с плоской узкой щелью, в которую дуга затягивается магнитным дутьем из широкой части камеры. Отдавая теплоту стенкам камеры, дуга гаснет. На рис. 5-22, б изображена камера с зигзагообразной щелью, образованной ребристой поверхностью стенок (лабиринтная камера), обеспечивающая удлинение дуги до 2 м. Третий тип камеры гашения показан на рис. 5-22, в. В этой конструкции узкая щель образуется за счет соответствующего расположения поперечных дугостойких перегородок со смещенными относительно оси симметрии щелевыми вырезами.
Большое значение для надежной работы электромагнитного выключателя имеет материал стенок камеры гашения. Он должен обладать большой теплоемкостью и жаростойкостью. В настоящее время для этой цели используют жаростойкую керамику. Хорошие результаты дала керамика с небольшим содержанием циркония
На выхлопной части камеры гашения обычно устанавливается деионизатор, представляющий собой гребенчатую решетку из изолированных друг от друга металлических пластин. Горячие ионизированные газы, выбрасываемые из камеры, попадают в решетку и, охлаждаясь, деионизируются там, ограничивая зону ионизации над верхним срезом камеры. Кроме того, деионизатор поглощает звуки выхлопа при работе камеры.

Щелевые дугогасительные камеры с электромагнитным дутьем

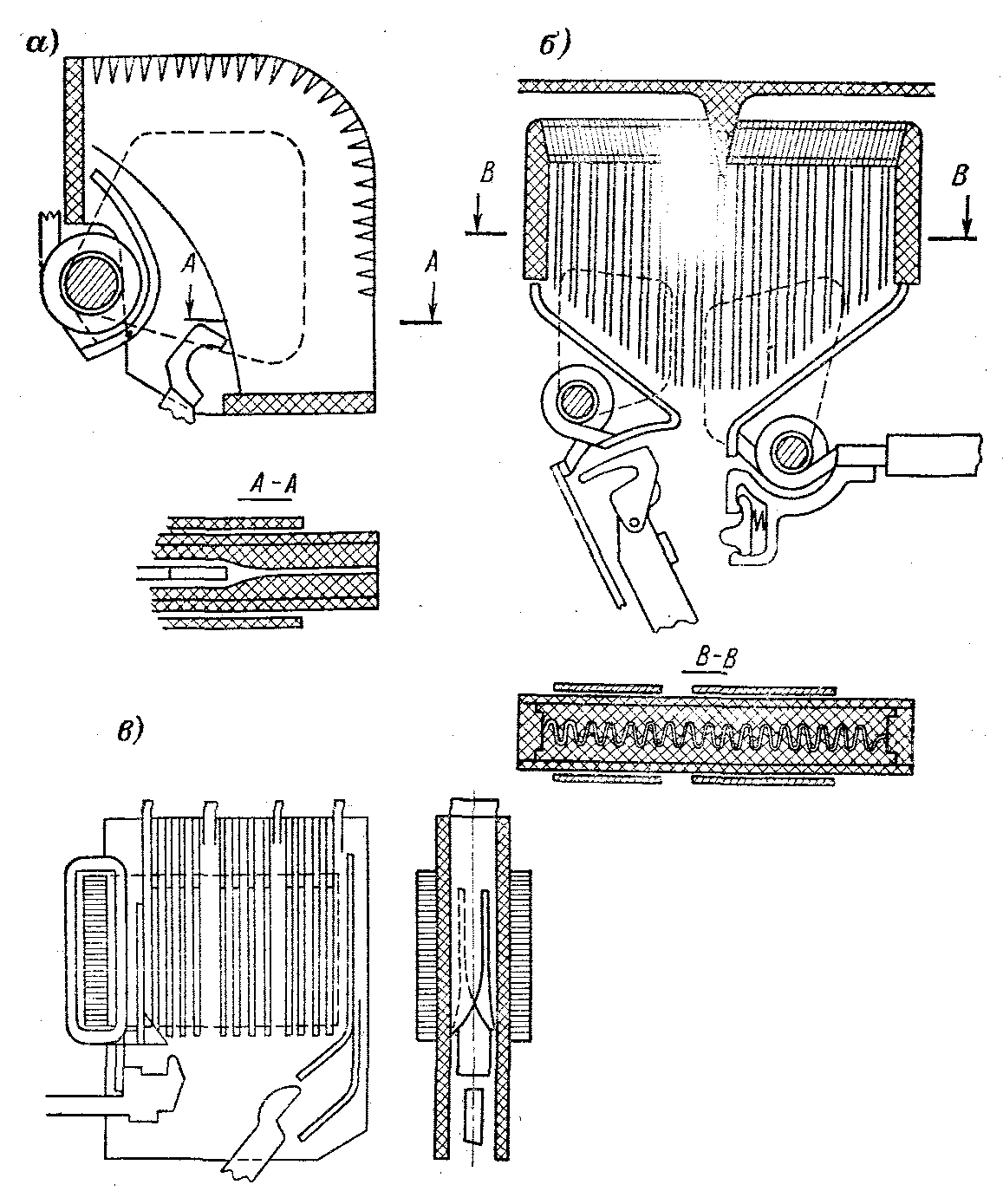

Рис. 5-22. Щелевые дугогасительные камеры с электромагнитным дутьем: а — с плоской узкой щелью; б — с зигзагообразной щелью; в — с поперечными перегородками
Электромагнитный выключатель принадлежит к числу быстродействующих: дуга гасится в нем за 10—20 мс. Быстро возрастающее в процессе отключения сопротивление дуги играет роль токоограничивающего сопротивления, вводимого последовательно в отключаемую цепь. Поэтому ток короткого замыкания к моменту обрыва дуги уменьшается, уменьшается и фазовый сдвиг между напряжением системы и током цепи, т. е. снижается коэффициент превышения амплитуды. Все это делает работу электромагнитного выключателя независимой от собственной частоты сети.
При малых отключаемых токах электродинамической силы, затягивающей дугу в камеру, недостаточно и для перемещения дуги используются воздушные поршневые устройства.
Большим преимуществом электромагнитных выключателей является их полная взрыво- и пожаробезопасность. Большие размеры камеры гашения в этих выключателях ограничивают их применение на высоких напряжениях (выше 15 кВ). В нашей стране электромагнитные выключатели выпускаются на номинальные напряжения 6 и 10 кВ с номинальной мощностью отключения 200 и 400 MB-А. Эти выключатели используются главным образом в установках собственных нужд электрических станций и для коммутации косинусных конденсаторных батарей.
За рубежом (Германия, Франция, Швейцария, США, Япония) электромагнитные выключатели производятся для напряжений до 24 кВ и номинальных мощностей отключения до 0,5—1,0 ГВ - А.
